ПромСтройМаш ИБ2220 Машина листогибочная трехвалковая ИБ 2220

Машины листогибочные трехвалковые предназначены для гибки цилиндрических обечаек из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии. На машинах допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением. С целью расширения технологических возможностей, машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров. Для удобства обслуживания машины могут комплектоваться средствами механизации - стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.

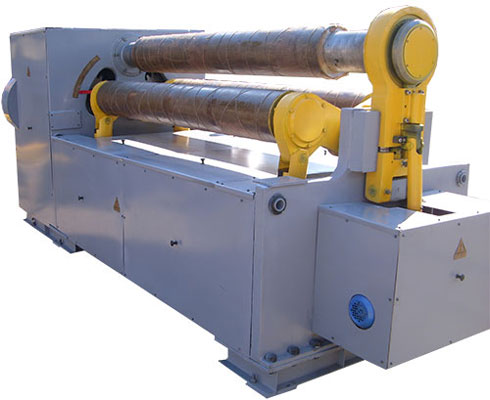

листогиб трехвалковый (вальцы) ИБ2220

Основными составными частями машины листогибочной трехвалковой (вальцев) ИБ2220 являются:

1. рама
2. стойки
3. опора откидная
4. приспособление для гибки конических заготовок
5. привод главный
6. привод регулировки боковых валов
7. механизм наклона откидной опоры
8. валок верхний
9. валки боковые
10. механизм автоматического останова и реверсирования валков
11. инструмент для гибки уголков, полос, квадратов, труб, швеллеров
12. Поворотные рычаги соединяются со стойками осями
13. ограждение
14. смазка
15. электрооборудование
16. электрошкаф
17. пульт управления
18. стол передний
19. стол приемный
20. механизм поддержки обечайки
21. механизм съема изделия

За отдельную плату к вальцам ИБ2220 поставляется:

• приспособление для гибки конических заготовок
• инструмент для гибки уголков, полос, квадратов, труб, швеллеров
• стол передний
• стол приемный
• механизм поддержки обечайки
• механизм съема изделия ,
• механизм автоматического останова и реверсирования валков

Работа основных составных частей машины листогибочной вальцев ИБ2220

Стойки машины листогибочной вальцев ИБ2220

Сварные стойки, выполненные из листовой стали, соединены между собой стяжками и имеют базовые отверстия под центральную ось и подшипник верхнего валка.

Откидная зона вальцев ИБ2220

В процессе гибки конической обечайки левая опора верхнего валка перемещается по направляющим стойки вниз винтом с трапецеидальной резьбой. Контроль перемещения осуществляется по линейке.

Привод регулировки боковых валков вальцев ИБ2220

На двух балках (2), шарнирно соединенных со стойками, смонтирован привод регулировки боковых валков (4). Быстроходные валы редукторов (1) соединены карданным валом (3). Малые тихоходные валы редукторов вращают ходовые винты (6), гайки (7), запрессованные в стаканы (8). Поворотные рычаги соединяются со стойками осями (13). Кодовые винты опираются на упорные подшипники (9), установленные под редукторами. Защита привода вальцев ИБ2220 от перегрузок осуществляется предохранительной муфтой (5),которая должна срабатывать в интервале мощности электродвигателя (1,1...1,3) расчетной. Регулировка и настройка производиться гайками (10).

Механизм наклона откидной опоры вальцев ИБ2220

Откидывание левой опоры верхнего валка производится выводом фиксатора (11) из проточки стакана (12). Привод опоры осуществляется от электродвигателя (1) через редуктор (2) и передачу винт - гайка (3). Крайнее положение откидной опоры контролируется конечными выключателями (6), с помощью планки с упором (10).

Валок верхний вальцев ИБ2220

Верхний валок вальцев ИБ2220 (1) вращается в сферических подшипниках (2). На правой цапфе валка установлен корпус (3), соединенный с тягой (4), крепящейся к тумбе главного привода. Во время гибки конической обечайки вращением тяги верхний валок устанавливают в наклонное положение против часовой стрелки.

Валки боковые вальцев ИБ2220

Валки боковые (2) устанавливаются в рычагах (1), которые поворачиваются вокруг центральной оси (3). На их консолях устанавливаются зубчатые колеса (4), входящие в зацепление с шестерней (5) главного привода. Контроль положения валков производиться по сегментным линейкам, расположенным на стойках.

пульта управления вальцами ИБ2220

• Общий стоп
• Выключатель направления вращения главного привода ИБ2220
• Выключатель включения механизма съема
• Выключатель включения откидной опоры
• Выключатель включения механизма поддержки обечайки
• Кнопка перемещения заднего бокового валка вверх
• Кнопка перемещения заднего бокового валка вниз
• Кнопка перемещения переднего бокового валка вверх
• Кнопка перемещения переднего бокового валка вниз
• Кнопка установки заднего бокового валка в исходное положение
• Лампа сигнальная «Сеть»
• Лампа сигнальная «Главный привод включен»

Принцип работы листогиба ИБ2220

Принцип работы заключается в свободной гибке листа, помещенного между верхним и боковым валками. Его конец заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Перемещением боковых валков вверх лист прогибают, вследствие чего возникает пластическая деформация изгиба. При вращении валков за счет силы трения изгибаемый лист движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. Выход кромки листа с ролика автоматического останова приводит к отключению привода с включением реверса вращения валков, и заготовка перемещается в обратном направлении. Гибка листа на вальцах ИБ2220 производится по предварительной разметке.

Проход через зону деформации ИБ2220 дает последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.

Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Боковые валки установлены на поворотных рычагах, что позволяет осуществлять подгибку кромок листа с одной его установки.

Ось поворотных рычагов установлена в стойках машины листогибочной ИБ2220.

Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка.

Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы. Главный привод, привод регулировки боковых валков, стойки смонтированы на раздельной раме.

Система смазки листогиба ИБ2220

Смазка листогиба ИБ2220обеспечивается:

• централизованной смазкой,
• шприцем через масленку,
• заливкой в корпус редукторов.

Смазочная система ИБ2220

Централизованная система смазки листогиба ИБ2220 включает в себя: насос ручной густой смазки СДР с ручным приводом, трубопроводы и две группы питателей. Насос (или станция) расположены в районе главного привода машины, а питатели на правой и левой стойках. От питателей смазочный материал поступает к точкам смазывания.

Контроль за работой централизованной системы осуществляется визуально по движению штока центрального питателя.

Перед первоначальным пуском листогибочной машины ИБ2220 необходимо заправить редукторы и станции смазочным материалом - и прокачать систему до появления смазочного материала на смазываемых поверхностях.

Подшипники качения смазывать не реже одного раза в год.

При ремонте вальцев ИБ2220 необходимо полностью сменить смазочный материал в составные частях машины.

Питатели смазочной системы должны быть отрегулированы на минимальную подачу смазочного материала.

Объем масла, заливаемого в редукторы, должен контролироваться по рискам маслоуказателей (масломерных игл) или по контрольным пробкам.

Работа на вальцах ИБ2220

• приступая к работе, вальцы ИБ2220 следует осмотреть, убрать все посторонние предметы, поскольку они могут стать причиной несчастного случая;
• при снятых ограждениях работа на вальцах ИБ2220 не допускается;
• ремонт механизмов во время работы вальцев ИБ2220 запрещается;
• чистка, обтирка, наладка, смазка и регулировка вальцев ИБ2220 при включенных электродвигателях строго запрещена;
• по окончании работы вальцы ИБ2220 должна быть отключена от общей сети.
• Машина листогибочная ИБ2220 не виброопасна, корректированный уровень звуковой мощности у работающей машины не превышает допустимого ГОСТ 12.1.003-83.
• Конструкция листогиба ИБ2220 обеспечивает безопасность работы обслуживающего персонала.
• Количество обслуживающего персонала и квалификационный разряд устанавливаются потребителем.
• К работе на листогибе ИБ2220 и ее обслуживанию не разрешается допускать лиц, не прошедших проверку практических знаний и навыков по управлению листогибами.
