ПромСтройМаш ИБ2213 Машина листогибочная трёхвалковая ИБ 2213

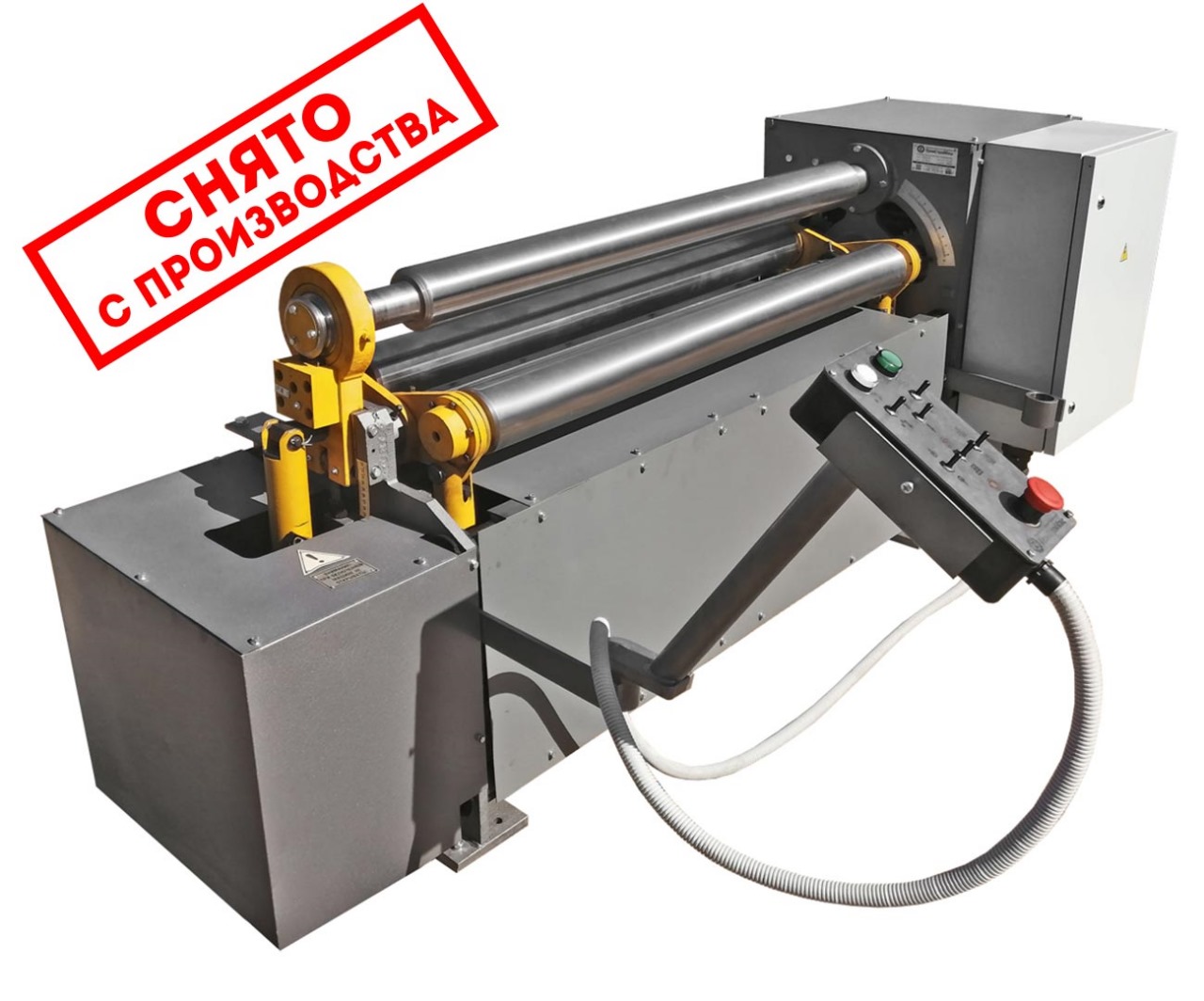

Общий вид листогибочной машины ИБ2213 без средств механизации

Общий вид машины листогибочной трехвалковой ИБ2213 со средствами механизации, приспособление для гибки конических обечаек (без механизма съема изделий)

Общий вид машины листогибочной трехвалковой ИБ2213 с механизмом съема изделий

Общий вид ИБ2213 с обозначением составных частей

Система смазки ИБ2213

Смазка машины ИБ2213 обеспечивается следующим способами:;

• шприцем через масленку;
• заливкой в корпус редукторов.

Перед первоначальным пуском машины необходимо заправить редукторы смазочным материалом согласно табл. 3 - и прокачать систему до появления смазочного материала на смазываемых поверхностях.

Ввиду простоты конструкции смазочной системы перечень возможных нарушений ее работы не приводится.

Подшипники качения смазывать не реже одного раза в год.

Объем масла, заливаемого в редукторы, должны контролироваться по рискам маслоуказателей (масломерных игл) или по контрольным пробкам.

Подшипники качения смазывать не реже одного раза в год.

Устройство, работа листогибочной машины ИБ2213 и ее составных частей

Перечень органов управления ИБ2213

1. Тумблер включения вращения главного привода в нужном направлении
2. Тумблер управления перемещением переднего бокового валка (вверх/вниз)
3. Тумблер управления перемещением заднего бокового валка (вверх/вниз)
4. Тумблер управления перемещением откидной опорой (вверх/вниз)
5. Тумблер включения механизма съема
6. Тумблер включения механизма поддержки обечайки
7. Лампа сигнальная «Сеть»
8. Лампа сигнальная «Вращение валков»
9. Общий стоп

Принцип работы машины ИБ2213 заключается в свободной гибке листа, помещенным между верхним и боковым валками. Конец листа заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа

под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.

При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.

Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Конструктивная схема машины ИБ2213 предусматривает установку боковых валков на поворотных рычагах, что позволяет подгибку кромок листа с одной его установки.

Ось поворотных рычагов установлена в стойках машины.

Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы.

Главный привод, привод регулировки боковых валков, стойки смонтированы без рам - на стойках и балках.

Управление машиной кнопочное, осуществляется с общего пульта управления.

Схема кинематическая ИБ2213

Электродвигатель 1 главного привода через клиноременную передачу 2-3, редуктор 4, зубчатое зацепление 5-6 передается движение боковым валкам 7, установленным в поворотных рычагах 16.

Реверсирование бокового валка производиться двумя винтовыми парами 15 от электродвигателя 9, через клиноременную передачу 11-12 и редуктор 13.

Каждый боковой валок имеет индивидуальный привод. Защита от перегрузок осуществляется фрикционными муфтами 10.

Привод откидной опоры 20 осуществляется от отдельного электродвигателя 21, через редуктор 23 и винтовую пару 24.

В вертикальном положении опора закрепляется фиксаторами 25.

Привод поддерживающего ролика 32 механизма поддержки обечайки осуществляется от электродвигателя 28 через муфту 29 и винтовую пару 31.

Каретка 37 механизма съема приводиться в движение электродвигателем 33, через редуктор 43. Канат через
блоки 42 натягивается винтом 36.

Работа основных составных частей машины листогибочной трёхвалковой ИБ2213

Стойки

Стойки сварные, выполнены из листовой стали . Имеют базовые отверстия под центральную ось, подшипник верхнего валка. Между собой стойки соединены стяжками. Ввиду простоты конструкции рисунки не приводятся.

Откидная зона

При гибке конической обечайки левая опора верхнего валка перемешается по направляющим стойки вниз винтом с трапецеидальной резьбой. Контроль перемещения опоры относительно стойки–по линейке. Ввиду простоты конструкции рисунок не приводиться.

Привод регулировки боковых валков листогиба ИБ2213

Привод регулировки боковых валков 4 смонтирован на двух балках 2,шарнирно соединенных со стойками для машин. Быстроходные валы редукторов 1 (рис.9) соединены карданным валом 3. Малые тихоходные валы редукторов вращают ходовых винты 6, гайки 7 которые запрессованы в стаканы 8. Поворотные рычаги соединяются со стойками осями 13. Кодовые винты опираются на упорные подшипники 9 установленные под редукторами. Защита привода от перегрузок осуществляется предохранительной муфтой 5. Муфта должна срабатывать в интервале мощности электродвигателя (1,1...1,3)расчетной. Регулировка и настройка производиться гайками 10. Одновременное поджатие боковых валков к верхнему не допускается.

Механизм наклона откидной опоры ИБ2213

Откидывание левой опоры верхнего валка производится выводом фиксатора 11 из проточки стакана 12. Привод опоры осуществляется от электродвигателя 1 через редуктор 2 и передачу винт - гайка 3. Крайнее положение откидной опоры контролируется конечным выключателем 6, с помощью планки, с упором 10.

Валок верхний ИБ2213

Верхний валок 1 вращается в сферических подшипниках 2. На правой цапфе валка установлен корпус 3, соединенный с тягой 4. Тяга крепиться к тумбе главного привода. При гибке конической обечайки верхний валок устанавливают в наклонное положение вращением тяги. Против часовой стрелки.

Валки боковые ИБ2213

Валки боковые 2 устанавливаются в рычагах 1, которые поворачиваются вокруг центральной оси 3. На консолях валков устанавливаются зубчатые колеса 4, входящие в зацепление с шестерней 5 главного привода. Контроль положения валков производиться по сегментным линейкам, расположенным на стойках. Виду просты конструкции остальных составных частей машины, описание их не прилагается.

Указание мер безопасности

Конструкция машины ИБ2213 обеспечивает безопасность работы обслуживающего персонала. Приступая к работе, необходимо осмотреть машину, убрать все посторонние предметы, т.к. они могут быть причиной несчастного случая.

ВНИМАНИЕ

ПРИ СНЯТЫХ ОГРАЖДЕНИЯХ РАБОТА НА МАШИНЕ ИБ2213 НЕ ДОПУСКАЕТСЯ, РЕМОНТ МЕХАНИЗМОВ ВО ВРЕМЯ РАБОТЫ МАШИНЫ ЗАПРЕЩАЕТСЯ, ЧИСТКА, ОБТИРКА, НАЛАДКА, СМАЗКА И РЕГУЛИРОВКА МАШИНЫ ПРИ ВКЛЮЧЕННЫХ ЭЛЕКТРОДВИГАТЕЛЯХ ЗАПРЕЩАЕТСЯ! ПО ОКОНЧАНИИ РАБОТЫ МАШИНА ДОЛЖНА БЫТЬ ОТКЛЮЧЕНА ОТ ОБЩЕЙ СЕТИ.
Машина ИБ2213 не виброопасна, корректированный уровень звуковой мощности у работающей машины не превышает допустимого ГОСТ 12.1.003-83.
