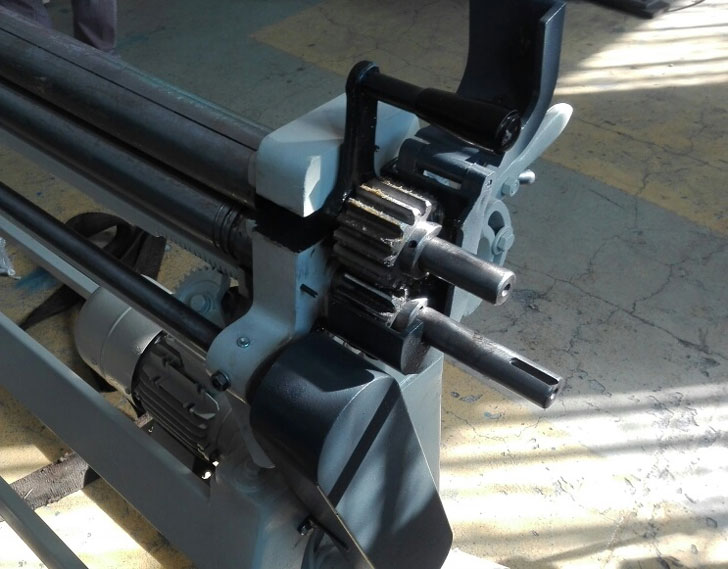

Машина листогибочная трехвалковая ИБ2212 Предназначены для гибки цилиндрических и конических заготовок из листового материала в холодном состоянии, а также для гибки сортового проката. Применяются в авто-, судо-, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.

Листогибочная машина (Вальцы) ИБ2212Г

Листогибочная машина (Вальцы)  ИБ2212Г



  1.  Рама
  2.  Поддерживающая штанга
  3.  Основная рама
  4.  Основная рама
  5. Верхний валок
  6. Боковой валок
  7. Нижний валок
  8. Втулка верхнего валка
  9. Втулка бокового валка
  10. Втулка нижнего валка
  11. Втулка верхнего валка
  12. Втулка нижнего валка
  13. Рычаг верхнего валка
  14. Шестерня верхнего валка
  15. Шпонка
  16. Шестерня нижнего валка
  17. Опора вала
  18. Гайка
  19. Соединительный рычаг нижнего валка
  20. Подвижный рычаг нижнего валка
  21. Гайка
  22. Болт
  23. Гайка
  24. Болт
  25. Контргайка
  26. Фиксатор
  27. Боковой вал вала движения
  28. Втулка вала движения
  29. Болт втулки вала движения
  30. Гайка
  31. Шестерня
  32. Болт шестерня
  33. Шпонка
  34. Рычаг бокового валка
  35. Опора рычага бокового валка
  36. Болт
  37. Гайка
  38. Гайка
  39. Гайка
  40. Стойки
  41. Болт стойки
  42. Гайка
  43. Болт
  44. Цепная передача
  45. Болт
  46. Мотор-редуктор

Комплект поставки машины листогибочной (вальцев) ИБ2212Г

  • ИБ2212Г Машина листогибочная (вальцы) в сборе
  • ИБ2212Г-00-001РЭ Руководство по эксплуатации ИБ2212Г

Принцип работы листогибочной машины (вальцев) ИБ2212Г

Принцип работы листогибочной машины ИБ2212Г заключается в свободной гибке листа, помещенного между верхним и боковым валками. Конец листа заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, лист прогибают, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода листогибочной машины ИБ2212Г с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении. При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки. Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Управление листогибом ИБ2212Г осуществляется с общего пульта управления.

ИБ2212Г предназначена для гибки цилиндрических и конических заготовок из листового материала в холодном состоянии, а также для гибки сортового проката. Применяются в авто-, судо-, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.

Установка и транспортировка ИБ2212Г

Транспортировка листогибочной машины (вальцев) ИБ2212Г осуществляется зачаливанием с помощью тросов. Она предполагает строгое следование схеме. Бочка верхнего валка, ограничивая перемещение тросов, обеспечивает надежность их фиксации. Длина тросов может быть равной (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое горизонтальное положение ИБ2212Г при транспортировке.

Транспортирование вальцев ИБ2212Г

Транспортирование вальцев ИБ2212Г

Установлению листогибочной машины ИБ2212Г на фундамент должна предшествовать ее расконсервация. Для этого деревянной лопаточкой необходимо тщательно очистить обработанные поверхности от антикоррозийных покрытий, их остатки удаляются чистыми салфетками, смоченными бензином или бензин - растворителем.

Во избежание коррозии валки покрывают тонким слоем масла «Индустриальное И-50А» ГОСТ 20799-75.

Далее листогиб ИБ2212Г следует установить на фундамент. Точность работы вальцев ИБ2212Г зависит от правильности установки, поэтому положение листогибочной машины выверяется в двух плоскостях при помощи уровней в левой и правой частях его поверхности с учетом максимального отклонения 0,5/1000 мм.

Порядок регулировки параллельности валков ИБ2212Г

  1. рассоединить зубчатую муфту привода регулировки боковых валков (параллельность регулируется вращением полумуфты вручную);
  2. собрать муфту;
  3. выставить верхний валок параллельно боковым посредством перемещения откидной опоры

Подготовка к первоначальному пуску листогиба ИБ2212Г

  1. подсоединить листогибочную машину ИБ2212 к общей системе заземления;
  2. подключить листогиб к электросети, проверив соответствие напряжения сети и электрооборудование (присоединение электрооборудования к сети и электрошкафу производить согласно схеме соединения);
  3. перед включением вальцев ИБ2212 ознакомиться с назначением органов управления на пульте;
  4. выполнить указания, изложенные в разделах смазка и электрооборудование;
  5. работу всех механизмов после включения листогиба необходимо опробовать на холостом ходу.

Порядок работы листогибочной машины ИБ2212

С целью обеспечения необходимого скольжения материала между валками окалину с листовых заготовок перед гибкой необходимо обязательно удалить, а сам материал должен иметь постоянную твердость по всей его длине

Работа на машине листогибочной ИБ2212 производиться в следующем порядке:

  1. лист заводиться между верхним и боковыми валками (кромка листа при этом должна быть выставлена параллельно образующей переднего бокового валка);
  2. задний боковой валок перемещается в крайнее нижнее положение, передний боковой валок перемещается в крайне верхнее положение и осуществляется зажим листа;
  3. передний боковой валок перемещается вверх и производится подгибка передней кромки листа;
  4. боковые валки устанавливаются по симметричной схеме (на одном уровне относительно верхнего валка);
  5. лист перемещается в крайнее верхнее положение;
  6. производится подгибка второй кромки листа, аналогично первой;
  7. боковые валки устанавливаются по симметричной схеме;
  8. производится гибка листа в цилиндр (радиус гибки зависит от положения боковых валков относительно верхнего, контроль которых осуществляется с помощью линеек расположенных на правой стойке машины);
  9. открывается левая опора верхнего валка, и обечайка снимается.

Подгибка кромок листа на вальцах ИБ2212

Так как подгибка кромок листа осуществляется по ассиметричной схеме, возникают большие радикальные усилия, чем при симметричной схеме. По этой причине на вальцах ИБ2212 возможна подгибка кромок меньшей толщины.

Подгибка кромок листа на вальцах ИБ2212

Способы подгибки

  1. Подгибка кромок у прямого листа
  2. Подгибка кромок листа предварительно согнутого на машине
  • работа на листогибе ИБ2212 требует большого внимания при регулировке и установке заготовок в валках, а также наблюдения за перемещением заготовки в процессе гибки (после каждого перехода следует проверять параллельность кромки листа образующей валка);
  • неплоская заготовка должна быть предварительно выправлена, т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки;
  • смещение кромок исправляются путем обратного перекоса обечайки в валках. (правка возможна, если обечайка согнута не полностью);
  • если листогибочная машина ИБ2212 укомплектована средствами механизации, то перед подгибкой кромок необходимо предварительно изогнуть лист посередине, по симметричной схеме гибки;
  • во избежание поломки откидной опоры необходимо периодически проверять положение верхнего валка относительно боковых.

Гибка конических обечаек на листогибе ИБ2212

Для гибки конических обечаек верхний валок устанавливают под углом к горизонту. Угол и величина перемещения опоры верхнего валка ∆h лев. получается из ниже приведенных соотношений между углом конуса и необходимыми радиусами гибки

Гибка конических обечаек на листогибе ИБ2212

Определение величины наклона верхнего валка листогиба ИБ2212

λ – угол конуса

Д– максимальный диаметр конуса

d – минимальный диаметр конуса

L – длина образующей конуса

Smax,Smin– максимальный и минимальный радиус изгиба

hmax,hmin – максимальное и минимальное расстояние верхнего валка до плоскости боковых волков

∆h – радиус расстояние между валками

ε – угол наклона верхнего валка

L1 – расстояние между опорами верхнего валка

Дв – диаметр верхнего валка

Дб – диаметр боковых валков

*)L1 ИБ2216=2570мм;

Установка верхнего валка ИБ2212Г в положение для гибки конических обечаек:

  1. отпустить нижние шлицевые гайки на винте откидной опоры;
  2. передней тягой установить верхний валок в нужное положение, одновременно заворачивая винт в стакан вращением муфты вручную (контроль перемещения по линейке листогиба ИБ2212Г на стойке);
  3. завернуть нижние шлицевые гайки небольшим усилием, натянуть нижние гайки, закрыть опору;
  4. отрегулировать положение конечного выключателя с помощью пазов в кронштейне для крепления выключателя конечного и планка с упором в приводе откидной опоры;
  5. одеть на шейку верхнего валка при снятой откидной опоре приспособление для гибки конических обечаек (хвостовик упора приспособления при надевании опоры должен заходить в паз, фиксирующий приспособление вокруг посадочной шейки валка);
  6. для снятия обечайки необходимо открыть откидную опору и установить упор приспособления из нижнего положения в верхнее путем вращения втулки;
  7. произвести съем обечайки.

Возврат валка в горизонтальное положение производится в обратной последовательности. При гибке конических обечаек на вальцах ИБ2212Г лист устанавливается с максимальным прилеганием вогнутой кромки меньшего диаметра заготовки усеченного конуса к упору приспособления для гибки конических обечаек.

ВНИМАНИЕ

  1. приступая к работе, машину листогибочную ИБ2212Г следует осмотреть, убрать все посторонние предметы, поскольку они могут стать причиной несчастного случая;
  2. при снятых ограждениях работа на листогибе ИБ2212Г не допускается;
  3. ремонт механизмов во время работы вальцев ИБ2212Г запрещается;
  4. чистка, обтирка, наладка, смазка и регулировка вальцев при включенных электродвигателях строго запрещена;
  5. не допускается работа ИБ2212Г при незаземленном электрооборудовании;
  6. по окончании работы вальцы ИБ2212Г должны быть отключены от общей сети.
  7. Конструкция машины листогибочной ИБ2212Г обеспечивает безопасность работы обслуживающего персонала.
  8. Количество обслуживающего персонала и квалификационный разряд устанавливаются потребителем.
  9. К работе на машине листогибочной ИБ2212Г и ее обслуживанию не разрешается допускать лиц, не прошедших проверку практических знаний и навыков по управлению листогибами.



Машины листогибочные трехвалковые серии ИБ предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа( 25 кгс/мм.кв.) в холодном состоянии.На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.Машина листогибочная трехвалковая модели ИБ2224 может быть изготовлена в комплектации с УЦИ или ЧПУ.



Ширина листа, мм1550
Наибольшая толщина изгибаемого листа:1,5
Мощность главного электродвигателя, кВт1.1
Наибольшая толщина изгибаемого листа при подгибке из материала с пределом текучести σт=250 МПа (25 кгс/мм2):1,0
Диаметр верхнего валка, мм75(130*)
  - при гибке, мм1,5
  - при подгибке, мм1,0
  - слева-направо, мм2110
  - спереди-назад, мм700
  - высота над уровнем пола, мм1160

Масса машины со средствами механизации, кг 420(700*)

Дополнительные опции ИБ2212

  • инструмент для гибки сортового проката 2212-001
  • приспособление для гибки конусных обечаек 2212-002
  • приемный стол СП-1
  • передний стол СП-2
  • механизм съема изделия МСИ-1
  • механизм поддержки обечайки МПО-1

Дополнительные опции ИБ2212

Цена pуб с НДС 20%
-инструмент для гибки сортового проката 2212-001 70000*
-приспособление для гибки конусных обечаек 2212-002 44000*
-приемный стол СП-1 38000*
-передний стол СП-2 43000*
-механизм съема изделия МСИ-1 78000*
-механизм поддержки обечайки МПО-1 88000*
* Актуальность цен на оснастку уточняйте у наших специалистов!!!
.
