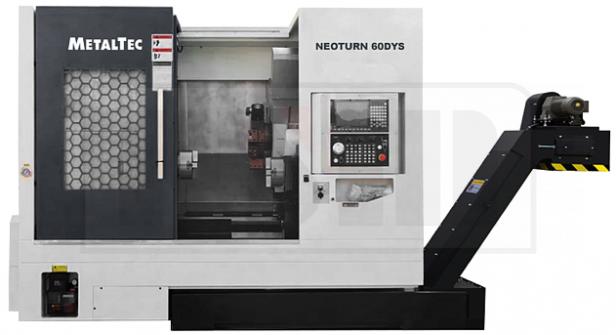

MetalTec NeoTurn 60DYS (Fanuc) - Токарный станок ЧПУ с наклонной станиной и противошпинделем
- Описание
- Характеристики
НАЗНАЧЕНИЕ:
Токарный станок MetalTec NeoTurn 60DYS имеет в своей конструкции надежную станину. Специфика кроется в токарном центре, оснащенным противошпинделем, который позволяет обрабатывать определенную часть будущей детали (часть, зажатая в патроне).
Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент. Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.
Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.
ОСНОВНЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫ НА СТАНКЕ:
- Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
- точение конусов, валов, сфер и иных цилиндрических деталей;
- точение канавок разной глубины;
- растачивание внутренних поверхностей цилиндров;
- развертывание и хонингование;
- нарезка различной резьбы.
| Модель | MetalTec NeoTurn 60DYS |
| Торец шпинделя | А2-6 |
| Длина, мм | 3850 |
| Ширина, мм | 1650 |
| Высота, мм | 2100 |
| Вес, кг | 4500 |
| Максимальные обороты, об/мин | 4000 |
| Диаметр патрона | 150мм |
| Ход по оси Y | +/- 50мм |
| Параметры шпинделя | |
| Отверстие патрона, мм | 52 |
| Проходное отверстие шпинделя, мм | 46 |
| Мощность двигателя | 11 кВт |
| Вращение оси С | 360o |
| Ход по оси Z-B | 400мм |
| Максимальный диаметр вращения | 600мм |
| Приводная голова | 12 поз. (BMT 55) |
| Максимальный ход по оси Z | 600мм |
| Расстояние между двумя патронами | 80-450мм |
| Скорость перемещения | 24 м/мин |
| Габаритные размеры станины | 2850/1650/2100 |
| Максимальная обработка над суппортом | 350 мм |
| Перемещение по оси X | 270мм |
| Периодическое осевое перемещение шпинделя | ≤0.005 |
| Постоянство диаметра обрабатываемой детали | ≤0.01/150 |
| Плоскостность обрабатываемой заготовки | ≤0.01 /200 |
| Округлость обрабатываемой заготовки | ≤0.005/75 |
| Шероховатость поверхности | ≤Ra1.4μm |
| Точность обработки | IT6 |
| Повторяющаяся точность позиционирования по оси С | ≤0.0027 |
сроки поставки уточняйте у менеджеров
