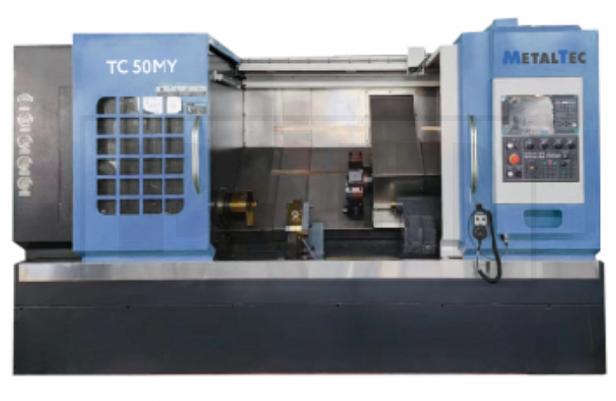

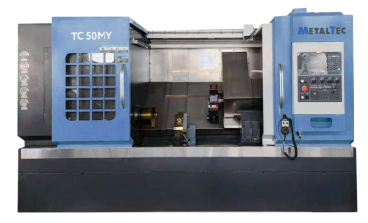

MetalTec ТС 50MY - Токарный станок чпу с наклонной станиной и осью Y
- Описание
- Характеристики
- Комплектация
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
| Торец шпинделя | A2-6 |
| Тип | Гидравлическая |
| Конус | MT5 |
| Тип станины | Наклонная |
| Расстояние между центрами | 750 мм |
| Максимальный диаметр над станиной | Φ500 мм |
| Максимальный диаметр над суппортом | Φ300 мм |
| Максимальная длина обработки | 600 мм |
| Максимальные обороты шпинделя | 50-3500 об/мин |
| Отверстие шпинделя | Φ 66 мм |
| Диаметр патрона | Φ 200 мм |
| Обрабатываемый пруток | Φ 52 мм |
| Ход по оси Х | 250 мм |
| Ход по оси Z | 620 мм |
| Ход по оси Y | +/-50 мм |
| 12-ти позиционная приводная револьверная голова BMT55 (ER32) | + |
| Осевой привод (держатель инструмента BMT55 0°) – 2 шт. | + |
| Радиальный привод (держатель инструмента BMT55 90°) – 2 шт. | + |
| Тип задней бабки | Гидравлическая |
| Максимальное перемещение задней бабки | 120 мм |
| Конус задней бабки | MT5 |
| Главный двигатель | 15/18,5 кВт |
| Приводной двигатель по оси X | 3 кВт |
| Приводной двигатель по оси Z | 3 кВт |
| Приводной двигатель по оси Y | 1,8 кВт |
| Насос СОЖ | 10 Бар |
| Габариты в упаковке (Д×Ш×В) | 3400x2200x2400 мм |
| Вес станка (нетто/брутто) | 4500 кг |
| Максимальные обороты | 50-3500 об/мин |
| Система торможения | Гидравлическая |
| Тип привода | Электродвигатель |
| Производитель подшипников | FANUC |
| Жесткость и точность | Высокая |
| Дополнительные особенности | Индукционная закалка станин, жесткость > HRC55 |
| Ход по оси X | 250 мм |
| Направляющие | Линейные |
| Шарико-винтовые передачи | Тайвань |
| Торцевой блок | 2 шт. 25x25 мм |
| Радиальный блок | 2 шт. 25x25 мм |
| Расточные блоки | 2 шт. Φ 40 мм |
| Осевой привод (держатель инструмента BMT55 0°) | 2 шт. |
| Радиальный привод (держатель инструмента BMT55 90°) | 2 шт. |
| Максимальное перемещение | 120 мм |
| Индукционная закалка станины | Твердость > HRC55 |
| Точность позиционирования по оси X | ±0,005 мм |
| Точность позиционирования по оси Z | ±0,008 мм |
| Точность позиционирования по оси Y | ±0,003 мм |
| Повторяемость по оси X | ±0,003 мм |
| Повторяемость по оси Z | ±0,005 мм |
| Повторяемость по оси Y | ±0,002 мм |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ
КАБИНЕТНОЕ ОГРАЖДЕНИЕ
Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

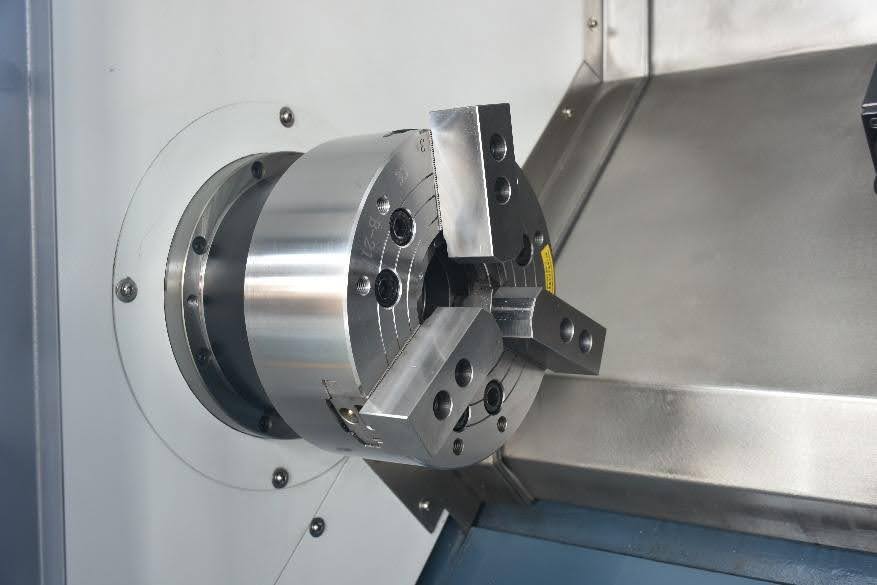

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ
ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ
Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.
За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

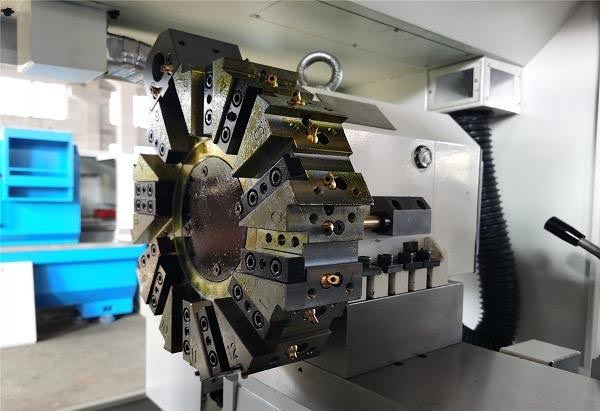

12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм

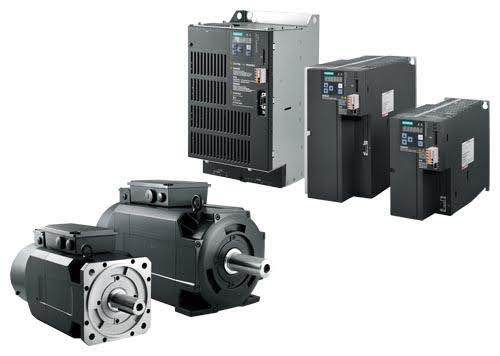

ПРИВОДНАЯ СИСТЕМА FANUC
ПРИВОДНАЯ СИСТЕМА FANUC
Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система FANUC задает новые стандарты в классе приводов станков.

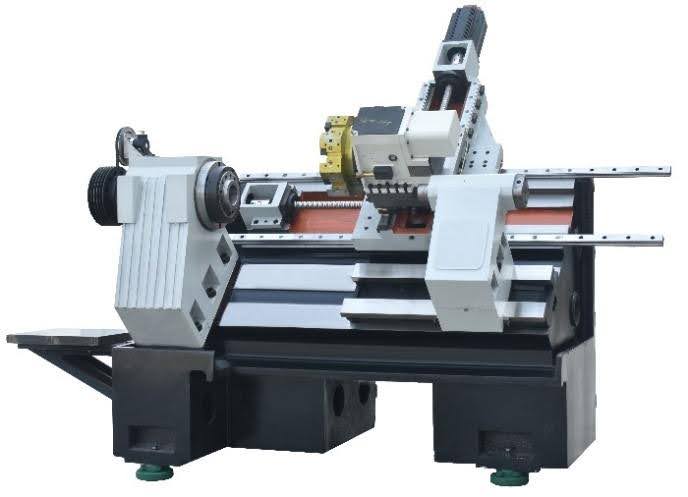

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термообработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
В стандартной комплектации станок оборудован виброопорами.

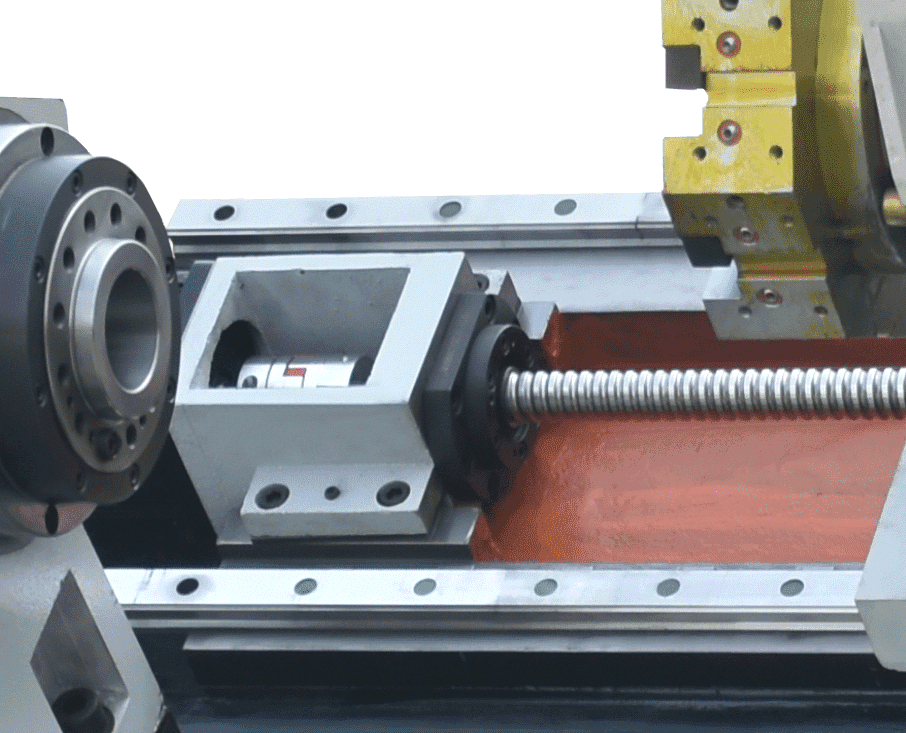

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)
Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

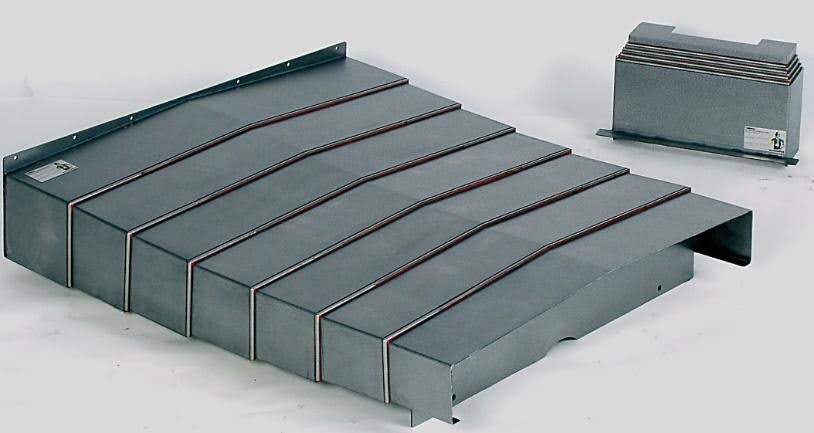

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ
Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

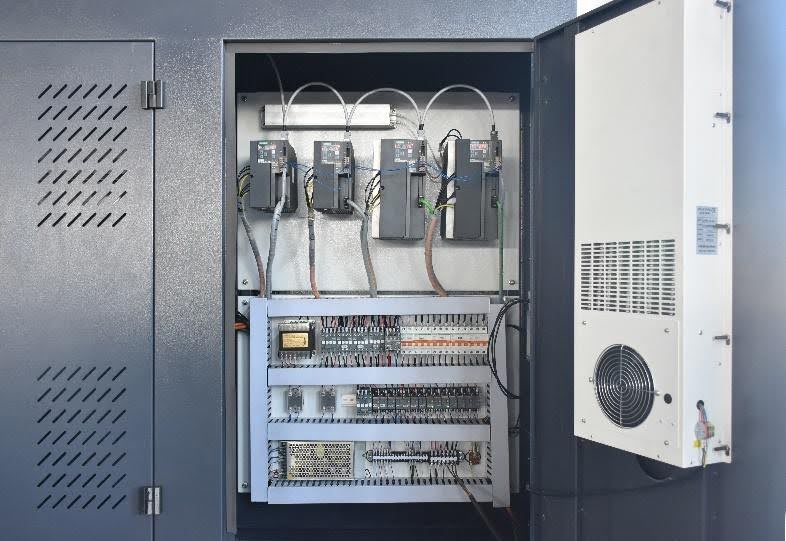

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).
Контакторы – Sсhneider (Франция).

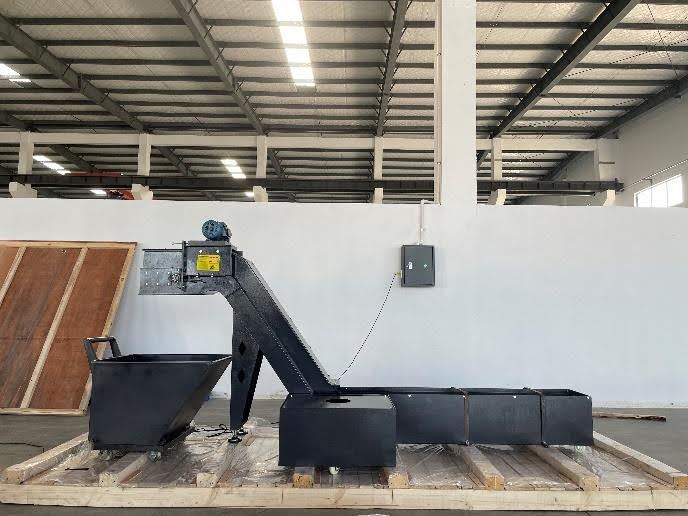

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

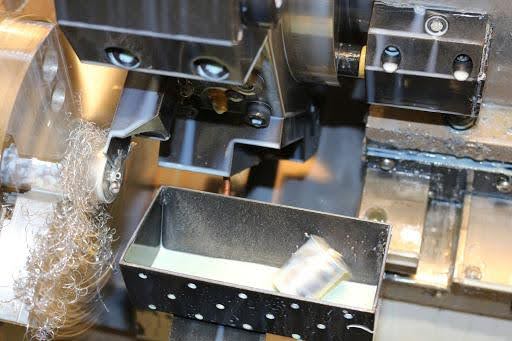

ДЕТАЛЕУЛОВИТЕЛЬ
ДЕТАЛЕУЛОВИТЕЛЬ

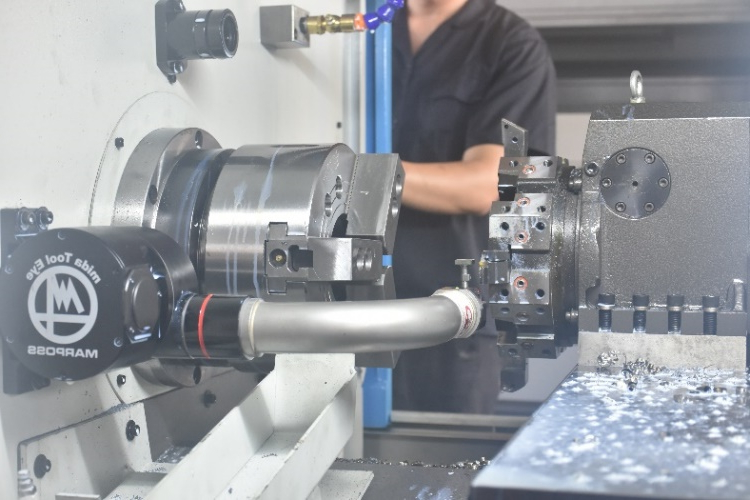

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW
Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.
