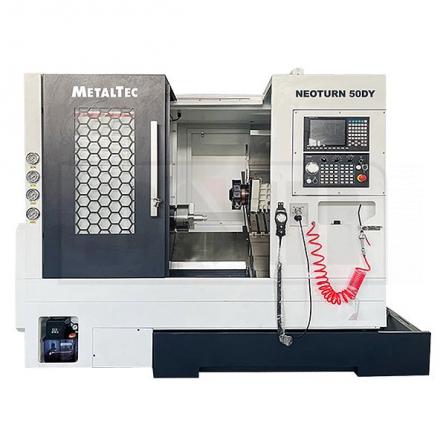

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ

Name: MetalTec NEO TURN 50DY (150) neo turn 50dy (150) Токарный автомат с ЧПУ
Brand: MetalTec
Price: 6470744
Availability: InStock

Артикул MK436070

В кредит или в рассрочку?

Добавить к сравнению

510

Расстояние над станиной, мм

180

Макс. диаметр вращения, мм

Диаметр отверстия патрона, мм

Проходное отверстие шпинделя, мм

MetalTec NEO TURN 50DY (150) neo turn 50dy (150) Токарный автомат с ЧПУ

Описание
Характеристики
Комплектация

НАЗНАЧЕНИЕ:

MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.

Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.

Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.

Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.

По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:

Наименование	Модель	Бренд
Система ЧПУ	22TB	SYNTEC (Тайвань)
Подшипники шпинделя	P4	NTUS (Германия)
Подшипники по ШВП	P4	NSK (Япония)
4+4*4 приводная голова	ER25-Y	TJ (Тайвань)
Двигатель шпинделя и привод	11	SYNTEC (Тайвань)
Направляющие	CGH35CA2R	INA (Германия)
ШВП	3210	THK (Япония)
Автоматическая система смазки	2L	HURUN SHANGHAI
Гидравлическая станция	1.5KW	ELLTE Nanjing
Насос СОЖ	450W	ZHENS domestic
Электрические компоненты	Автоматический выключатель/реле	Snyder France

Модель	Neo Turn 50DY
Расстояние над станиной, мм	510
Макс. диаметр вращения, мм	180
Диаметр отверстия патрона, мм	56
Проходное отверстие шпинделя, мм	46
Скорость вращения шпинделя, об/мин	5000
Мощность главного двигателя, кВт	7,5 / 11
Торец шпинделя	A2-5
Ход по оси X, мм	1100
Ход по оси Z, мм	500
Скорость перемещения по осям X, Z, м/мин	24
Скорость перемещения по оси Y, м/мин	15
Зажимная система	3-х кулачковый патрон
Диаметр патрона, дюймов	6
Крутящий момент по оси X, Нм	11
Крутящий момент по оси Z, Нм	11
Модель направляющей по оси Х	CGH35CA2R
Модель направляющей по оси Z	CGH35CA2R
ШВП по осям X / Z	3210 / 3210
Количество инструмента в резцедержателе, шт.	8
Скорость вращения приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,3
Размер инструмента, мм	20 X 20 / 32
Цанга	ER25
Напряжение насоса СОЖ, В	380 / 250
Периодическое осевое перемещение шпинделя, мм	≤ 0,005
Конус радиального биения шпинделя, мм	≤ 0,005
Повторяемость по X и Z, мм	≤ 0,005
Точность позиционирования по X и Z, мм	≤ 0,01
Постоянство диаметра обрабатываемой детали, мм	≤ 0,01 / 150
Плоскостность обрабатываемой заготовки, мм	≤ 0,01 / 200
Округлость обрабатываемой заготовки, мм	≤ 0,005 / 75
Шероховатость поверхности, мм	≤ Ra1.4μm
Точность обработки	IT6
Повторяющаяся точность позиционирования по оси С, °	≤ 0,0027
Длина, мм	2400
Ширина, мм	1700
Высота, мм	1900
Вес, кг	2900

ОСЕВЫЕ ИНСТРУМЕНТЫ

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.

Стоимость

6 470 744 ₽

Купить

нет в наличии
сроки поставки уточняйте у менеджеров
