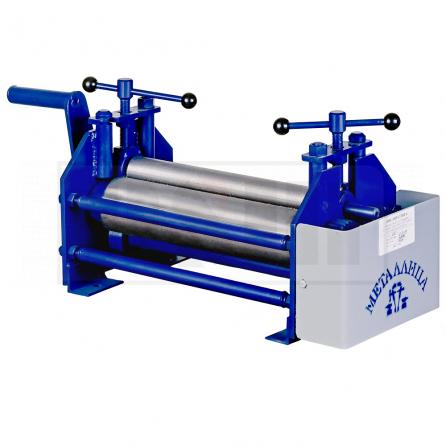

Металлица ВР-340 Вальцы настольные ручные

Вальцы трехвалковые предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.

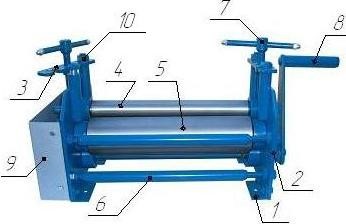

Вальцы трехвалковые настольные ручные ВР-340  состоят из следующих частей:

l

1. основание;
2. щечки;
3. откидная балка;
4. прижимной вал;
5. опорные валы;
6. стяжные шпильки;
7. прижимной винт;
8. приводная рукоятка;
9. кожух;
10. фиксирующие гайки;

Вальцы настольные ручные ВР-340 должны быть установлены на жесткую поверхность и закреплёны болтами.

С помощью прижимных винтов необходимо поднять вверх прижимной вал. Вальцуемый лист расположить между опорными и прижимным валами (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов опускаем постепенно (1/2 оборота) прижимной вал на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала вальцуемый лист прокатывается по всей плоскости с помощью вращения приводной рукоятки механического привода (связанного с опорными валами через шестерни).

Для извлечения заготовки из вальцов возвращаем прижимной вал в верхнее положение с помощью вращения прижимных винтов. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку на 180° и выводим из зацепления винт подъёмного устройства.
