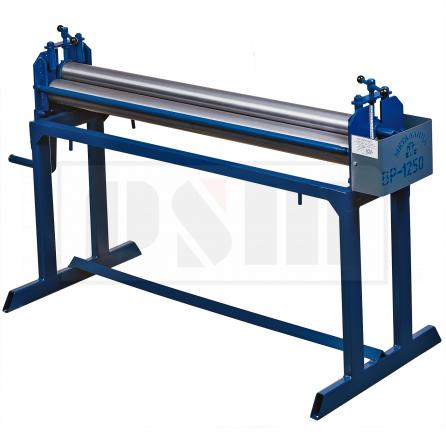

Металлица ВР-1250 Вальцы ручные трехвалковые
- Описание
- Особенности
- Характеристики
Вальцы трехвалковые ВР-1250 предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.
Вальцы трехвалковые ручные ВР-1250 применяются на предприятиях любого размера.
При вращении приводной рукоятки вальцы приводятся в движение, и материал прокатывается по всей плоскости вальцов. Есть возможность быстрого съема верхнего вала с для извлечения заготовок.
Станок предназначен для формирования кругло-цилиндрических изделий:
- водостоков
- дымоотводов
- различных емкостей
Вальцы трехвалковые ручные ВР-1250 состоят из следующих частей:
- основание;
- щечки;
- откидная балка;
- прижимной вал;
- опорные валы;
- стяжные шпильки;
- прижимной винт;
- приводная рукоятка;
- кожух;
- фиксирующие гайки;
Установка вальцов ВР-1250
Вальцы трехвалковые ручные ВР-1250 должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины).
Принцип работы вальцов ВР-1250
С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).
Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.
Максимальная толщина листа вальцевании , мм | 1,75 |
Наибольшая длина вальцевания, мм | 1250 |
Диаметр верхнего вала, мм | 70 |
Количество валов, шт | 3 |
Длина, мм | 1690 |
Ширина, мм | 600 |
Высота, мм | 900 |
Масса, кг | 135 |
