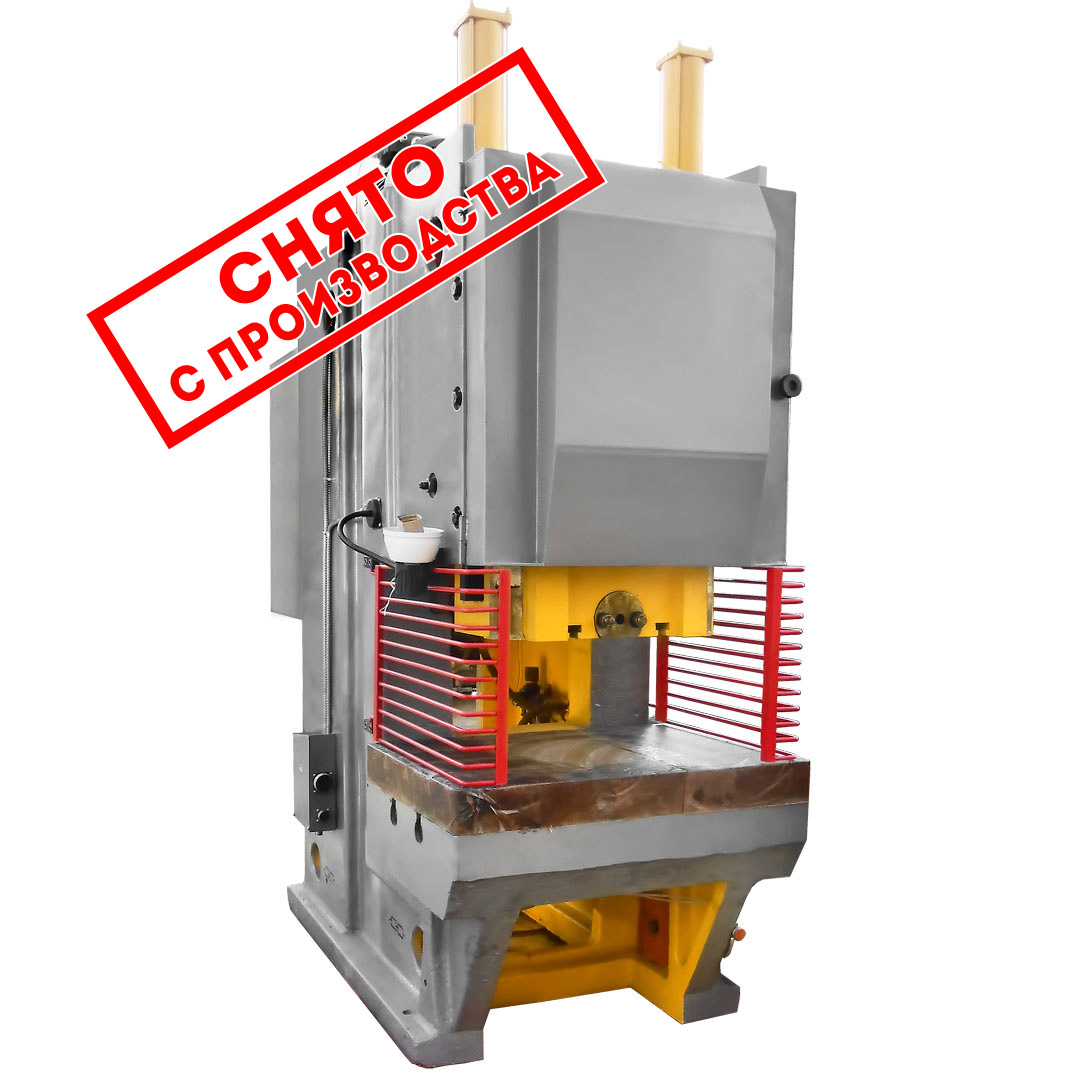

ПромСтройМаш КЕ2130Б Пресс однокривошипный механический

СОСТАВ И КОМПЛЕКТ ПОСТАВКИ пресса однокривошипного механического КЕ2130Б



Общий вид пресса  механического КЕ2130Б с обозначением составных частей





*Пневмоподушка поставляется по особому заказу за отдельную плату.



УСТРОЙСТВО И РАБОТА ОСТАВНЫХ ЧАСТЕЙ  пресса   механического КЕ2130Б



Станина пресса  КЕ2130Б





Станина пресса представляет собой литую конструкцию С-образной формы.

Для направления движения ползуна станина имеет две призматические направляющие 1 и 2 и две плоские направляющие 3 и 4. Призматические направляющие – регулируемые.

Износ направляющих на ползуне и на станине или ослабление крепления направляющих на станине могут вызвать перекос ползуна или дрожание его при движении.

В расточках станины запрессованы подшипники скольжения 8 и 9 для установки эксцентрикового вала.

На рабочей плоскости стола закреплена подштамповая плита с Т-образными пазами для крепления инструмента.

Для установки автоматических подач на станине предусмотрены привалочные места.

Привод пресса однокривошипного механического КЕ2130Б

Механизмы привода представляют собой совокупность валов и передач (клиноременной и зубчатой), при помощи которых крутящий момент, развиваемый электродвигателем и маховиком пресса передается на главный (эксцентриковый) вал пресса.

Привод клиноременный включает в себя электродвигатель, установленный на качающемся кронштейне 1, закрепленном на станине осью 2. На кронштейне установлен регулировочный болт 3, обеспечивающий натяжение клиноременной передачи 4.

Вал приемный пресса  механического КЕ2130Б



Опорами приемного вала служат два самоустанавливающихся подшипника. На одном конце вала 1 установлена шестерня 2, передающая движение на эксцентриковый вал, на другом – на подшипниках установлен маховик 3 с муфтой-тормозом 4.

 Муфта-тормоз КЕ2130Б

Муфта-тормоз модели У3411 жестко сблокированная многодисковая фрикционная с пневматическим включением состоит из  следующих частей:

-    ведущей (два ведущих диска 10 с фрикционными накладками и корпус 5);

-    ведомой  (ступица  8 с неподвижно закрепленным поршнем 3, цилиндр 7, ведомый диск 4 муфты, нажимной диск тормоза 11, винты 14, толкатели 21, опоры 22, пружины 12, опорный диск 13);

-    тормозной  (ведущий диск 10 с фрикционными накладками и корпус 9).

Сжатый воздух поступает в пневмокамеру цилиндра 7, который перемещается вдоль оси вала и зажимает ведущие диски 10 муфты, связанные с маховиком, обеспечивая номинальный крутящий момент. Одновременно отключает тормоз, действуя на нажимной диск 11. Отключение тормоза происходит при отжатии нажимного диска 11 ввернутыми в него винтами 14, упирающимися через толкатели 21 и опоры 22 в цилиндр 7.

При выпуске сжатого воздуха из пневмокамеры цилиндра 7 в атмосферу под воздействием тормозных пружин 12 нажимной диск 11 тормоза сжимает тормозной ведущий диск 10, обеспечивая передачу тормозного момента. Посредством винтов 14, толкателей 21 и опор 22 отводит цилиндр 7 в исходное положение (муфта выключена, тормоз включен), производя торможение ведомой части через корпус 9, связанный с неподвижной частью пресса.

В процессе работы муфты-тормоза фрикционные накладки 16 изнашиваются, что приводит к увеличению хода цилиндра. Вследствие увеличения хода цилиндра 7 нажимной диск 11 тормоза соприкасается с опорным диском 13 и автоматически исключает включение муфты, при этом включение тормоза остается обеспеченным, что в свою очередь исключает сдваивание хода ползуна.

 Вал эксцентриковый пресса   КЕ2130Б



На эксцентриковом валу 1 на одном конце на шпонке закреплено колесо 2, входящее в зацепление с шестерней приемного вала, на другом конце устанавливается эксцентриковая втулка 16 ползуна.

 Ползун  пресса  КЕ2130Б

Ползун, представляющий собой чугунную отливку коробчатой формы с призматическими двухсторонними направляющими, является рабочим органом пресса, к которому крепится верхняя часть штампа. Для крепления верхней части штампа в ползуне 1 предусмотрены Т – образные пазы, отверстие для хвостовика и два крепежных отверстия. Хвостовик крепится сухарем 2 и винтом 3.

Для выталкивания изделий из верхней части штампа имеется планка выталкивателя 8, которая вставляется в окно ползуна. Ход планки ограничивается упорами, закрепленными на станине.

Ползун соединен с приводом пресса посредством шатуна 15, который через эксцентриковую втулку 16 и подшипник скольжения связан с эксцентриковым валом.

Соединение ползуна с шатуном выполнено в виде шаровой опоры. Шаровая опора состоит из подпятника 4, гайки 13 и вкладыша 6.

Для регулировки штампового пространства на задней стороне ползуна закреплены кронштейны 22 и 26, в которых установлен вал 21 и шестерня 23, входящая в зацепление с гайкой – шестерней  10 и контргайкой – шестерней 11. Вал 21 выполнен с возможностью осевого перемещения совместно с шестерней 23. Перемещение осуществляется гайкой 25, установленной в пазу кронштейна 26. Гайка 24 обеспечивает стопорение резьбового соединения вала 21 и гайки 25, предохраняя вал 21 от самопроизвольного смещения.

 Механизм регулировки величины хода ползуна КЕ2130Б



Механизм регулировки величины хода ползуна установлен на эксцентриковом валу пресса и состоит из шпонки 1, винта 2, шестерни 3 с внутренним и внешним зацеплением, шестерни 4, лимба 5, корпуса 6. Корпус 6, в котором установлены шестерня 4 и винт 2, закреплен винтами к торцу эксцентрикового вала привода. Шестерня 3 установлена так, что своим внутренним зубчатым зацеплением она входит в контакт с шестерней 4 и с эксцентриковым валом привода, а наружным зубчатым венцом она соединена с эксцентриковой втулкой. При вращении винта 2 в корпусе 6 шестерня 3 может смещаться в осевом направлении  и при этом входить в зацепление или выходить из зацепления с эксцентриковым валом, что позволяет регулировать и фиксировать угловое положение эксцентриковой втулки, тем самым изменять ход ползуна на величину от 10…130 мм. Для контроля за положением эксцентриковой втулки на торце шестерни 3 установлен лимб 5.

 Уравновешиватели ползуна пресса однокривошипного механического КЕ2130Б



Уравновешиватели ползуна служат для уравновешивания массы ползуна и верхней части штампа, а также для удержания от произвольного опускания ползуна в случае неисправности тормоза. Конструкция уравновешивателя представляет собой пневмоцилиндр 1 и поршень, находящиеся под давлением сжатого воздуха, поступающего из ресивер. Шток поршня соединен с ползуном серьгой 2 и осью 3.

 Ограждение рабочей зоны и ползуна  пресса  КЕ2130Б

Ограждение рабочей зоны предназначено обеспечивать безопасную эксплуатацию пресса.

Устройство состоит из дверцы 1, закрывающей ползун и боковых решеток 2 и 3.

Боковые решетки откидные и крепятся к станине.

 ПНЕВМОСИСТЕМА пресса  КЕ2130Б



Пневмосистема пресса предназначена для подвода сжатого воздуха от общей цеховой пневмосети  и обеспечивает работу муфты-тормоза, тормоза маховика, уравновешивателей ползуна, пневмоподушки.



Схема пневматическая принципиальная пресса однокривошипного механического КЕ2130Б

* При комплектации пресса КЕ2130Б пневмоподушкой.

На входе пневмосистемы устанавливается блок подготовки воздуха, состоящий из фильтра влагоотделителя, пневмоклапанов редукционного и предохранительного, реле давления. Блок обеспечивает очистку сжатого воздуха, регулирование его давления, предохранение пневмосистемы от превышения давления сверх установленного, сигнализацию при понижении давления ниже установленного, отвод отделенного конденсата.

Из блока подготовки воздуха (БП) воздух поступает в муфту-тормоз; уравновешиватели; тормоз маховика; ресивер РС1, который регулирует перепады давления воздуха в системе при включении механизмов.

Пневмоаппаратура подключения муфты-тормоза (МТ) состоит из маслораспылителя (МР), пневмораспределителя (Р) и воздухоподводящей головки (ГВ).

По одной ветви воздухопровода воздух поступает в маслораспылитель (МР), насыщается смазкой, обеспечивая в дальнейшем смазку стоящих за ним пневмоагрегатов.

По другой ветви воздух поступает в ресивер (РС1), который связан воздухопроводом с каналом питания трехлинейного сдвоенного пневмораспределителя Р2, предназначенного для изменения направления потоков сжатого воздуха и управляющего синхронной работой муфты и тормоза (см.рис.20 и раздел 5, 4 руководства по эксплуатации).

Тормоз маховика с пневматическим включением соединен с пневмосистемой  пресса через пневмораспределитель (ПР), который обеспечивает управление его работой.

Уравновешиватели ползуна (У1, У2)  подключены к пневмосети пресса КЕ2130Б штоковыми полостями пневмоцилиндров. Бесштоковые полости сообщаются с атмосферой через встроенные фильтры.

При оснащении пресса пневмоподушкой соединение ее с пневмосистемой пресса обеспечивается через обратный клапан (КО) и ресивер (РС2). Редукционный клапан обеспечивает постоянное давление, а предохранительный клапан (КП) защищает пневмолинию от возможного возрастания давления.



СИСТЕМА СМАЗКИ пресса КЕ2130Б



Смазка трущихся частей пресса осуществляется следующими способами:

-    периодически от централизованной системы жидкой смазки





-    заливкой



-            шприцеванием или закладкой



МОНТАЖ И УСТАНОВКА пресса КЕ2130Б



Транспортировку пресса КЕ2130Б необходимо производить с помощью специальных подъемных средств, максимальная мощность подъема которых не должна быть ниже общего веса пресса.

Подъем агрегата должен осуществляться согласно схеме транспортировки, плавно, без резких рывков.

Зачаливание пресса за выступающие части не допускается.

Схема транспортировки  пресса КЕ2130Б



Установка пресса производится на фундаментепосредством крепления фундаментных болтов.

Глубина заложения фундамента, толщина его стен, а также необходимость армирования определяется спецификой грунта.

При установке пресса на фундаментнеобходимо выдержать по уровню горизонтальность стола (или подштамповой плиты) пресса в пределах 0,1 мм на длине 500 мм.

Электрошкаф управления крепится на станине пресса.



ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ КЕ2130Б

1. Проверить пресс КЕ2130Б:

-    отсутствие консервационного покрытия на обработанных поверхностях;

-    надежность крепления проводов заземления пресса, электродвигателей: главного привода, привода станции смазки;

-    затяжку всех винтов, гаек и их стопорение, ослабленные крепления подтянуть;

-    натяжение ремней привода, при необходимости отрегулировать натяжение;

-    правильность установки датчика командоаппарата

2. Подключить пресс КЕ2130Б и электрошкаф управления к цеховому контуру заземления.
3. Подключить к прессу магистраль сжатого воздуха, предварительно открыв запорный вентиль блока подготовки воздуха.
4. Залить очищенное масло в бак станции смазки  и маслораспылитель.
5. Заполнить смазкой все точки ручной смазки, указанные в инструкции
6. Подключить электрошкаф управления прессом к электросети, проверив соответствие напряжения сети и электрооборудования пресса КЕ2130Б.
7. Подключить пресс к электрошкафу.
8. Убедиться в соответствии пресса нормам точности



Управление прессом КЕ2130Б осуществляется с помощью электрошкафа и пульта управления. На главном пульте управления прессом расположена основная сигнальная аппаратура пресса, обозначены переключатели выбора вида управления прессом («Кнопки», «Педаль», «Ручной проворот»), выбора режима работы («Толчок», «Одиночный ход», «Непрерывный ход»), кнопка включения двигателя маслостанции .



РЕЖИМЫ РАБОТЫ  пресса КЕ2130Б







ЗАПРЕЩАЕТСЯ

-    допускать к работе недипломированных прессовщиков;

-    работать на неисправном  прессе КЕ2130Б;

-    работать на прессе со снятым ограждением;

-    устанавливать и налаживать штампы при включенном электродвигателе и вращающемся маховике;

-    исправлять положение заготовки  в штампе после нажатия педали или кнопок двурукого включения;

-    производить уборку пресса во время его работы;

-    пользоваться ножной педалью управления без блокировки в случаях, когда руки рабочего во время рабочего хода ползуна свободны.
