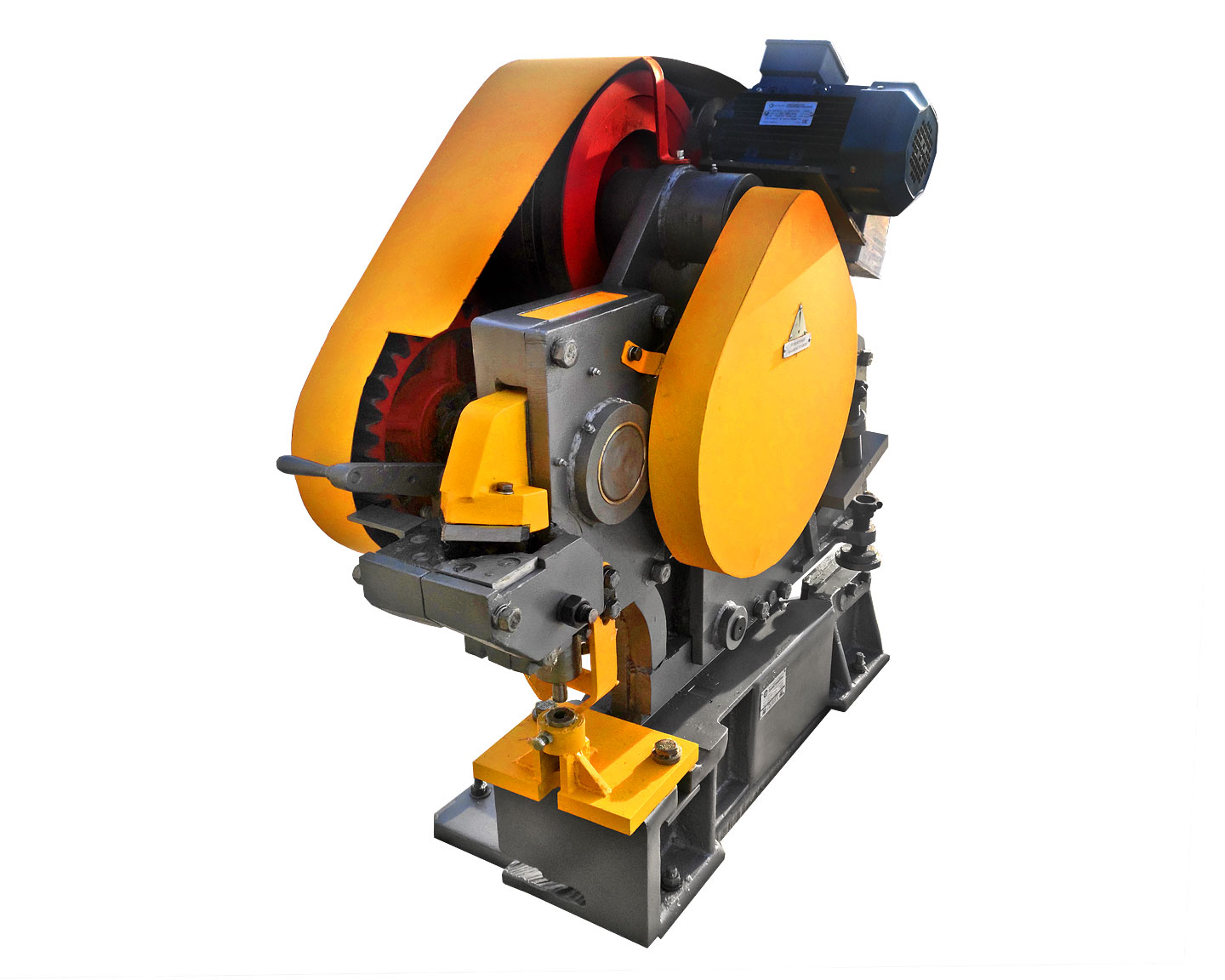

ПромСтройМаш СМЖ652 Пресс-ножницы комбинированные
- Описание
- Характеристики
Приводные комбинированные пресс-ножницы СМЖ652 предназначены для резки сортового и фасонного проката (швеллерного углового, круглого, квадратного) и листа, а также для пробивки отверстий и треугольной высечки. Пресс-ножницы портативны, просты в обращении, легко используются для работы на открытых площадках, в том числе в заготовительных цехах стройплощадок изготовляющих металлические конструкции.
На приводных комбинированных пресс-ножницах СМЖ652 можно выполнять следующие работы:
- резать листовой прокат
- резать сортовой и фасонный прокат
- вырубку отверстий и треугольную высечку с кромки материала
Описание конструкции пресс-ножниц комбинированных СМЖ652
Приводные комбинированные пресс-ножницы СМЖ-652состоят из следующих основных частей:
- станина
- ползун штампа
- кулиса
- механизм передачи
- электродвигатель
Станина СМЖ652
Станина состоит из основания, крышки кулисы и крышки ползуна. Крышки кулисы и ползуна крепятся к основанию станины к установочными болтами и цилиндрическими штифтами. Основание станины представляет собой сварную конструкцию, выполненную из стального проката и стального литья. Крышки выполнены из стального литья. Станина предназначена для монтажа на ней всех движущих, рабочих и вспомогательных органов пресс-ножниц СМЖ652.
Ползунный механизм пресс-ножниц комбинированных СМЖ652
- ползун
- эксцентриковый вал
- маховичок
- муфта
Расположенный между крышкой ползуна и основанием станины, ползун 1 совершает возвратно-поступательные движения. В нижней части ползуна имеется гнездо для крепления пуансонодержателя с пуансоном. На горизонтальной площадке основания станины установлена и закреплена болтами плита матрицы с матрицей. Для правильной установки матрицы относительно оси пуансона на свободный конец эксцентрикового вала 2 насажен маховичок 3, при помощи которого можно вручную опустить ползун. При этом муфта 4 должна находится в расцепленном положении. К наружным сторонам крышки ползуна и основания станины крепится сбрасыватель, предназначеный для снятия обрабатываемого материала с пуансона.
В средней части ползуна находится держатель с закрепленным на нем верхним клиновым ножом. Нижние клиновые ножи неподвижны и закреплены в пазах выступающих опор крышки и станины. Ползун может совершать непрерывный и одиночный ход. Это достигается с помощью муфты. Муфта может быть включена постоянно. Для этого рукояткой отвести от паза муфты удерживающий ролик и закрепить пусковой рычаг защелкой за штифт. При одиночном ходе рукоятку удерживающего ролика нажимают и сразу же отпускают. При повороте зубчатой муфты на один оборот происходит автоматическое ее отключение, и ползун отключается.
Кулисный механизм пресс-ножниц СМЖ652
С правой стороны пресс-ножниц СМЖ652 размещается кулисный механизм. Расположенная между крышкой и станиной кулиса совершает качательное движение относительно неподвижного пальца. К нижней части кулисы болтами крепится нож для резки листового материала. Второй нож закреплен на основании станины. В средней части кулисы имеется паз, куда вставляется профильный нож. Второй нож вставляется в аналогичный паз, выполненный с внутренней стороны крышки кулисы.
С наружной стороны крышки кулисы имеются два упора, которые перемещаются в вертикальном направлении с помощью винтов. Верхний упор применяется при резке сортового и фасонного проката (швеллера, уголка, круга, квадрата), нижний при резке листового материала. Кулиса, также как ползун, может быть включена на непрерывные и единичные качания. Принцип включения кулисы аналогичен принципу включения ползуна.
Механизм передачи пресс-ножниц СМЖ652
Передача движения от электродвигателя к рабочим органам пресс-ножниц СМЖ652 осуществляется с помощью клиноременной и зубчатой передачи. Указанная передача изменяет число оборотов от электродвигателя до рабочего органа с 2850 до 35 об/мин, т.е. уменьшает их в 86 раз. Ведомый клиноременной шкив 1 является одновременно и маховиком. Цилиндрические шестерни 2,3,4 имеют корригированный зуб.
Электродвигатель пресс-ножниц комбинированных СМЖ652
В верхней части станины болтами прикреплена подмоторная плита, на которую устанавливается электродвигатель. Электродвигатель крепится к плите болтами. Отверстия в плите имеют продолговатую форму, что дает возможность осуществить натяжение ремней клиноременной передачи. Пуск электродвигателя производится с помощью контактора КМИ 22560.
Кинематическая схема пресс-ножниц комбинированных СМЖ652
- Электродвигатель
- Шкив электродвигателя
- Клиновые ремни
- Маховик
- Приводной вал
- Шестерня
- Шестерня перебора
- Вал перебора
- Шестерня
- Главная шестерня
- Шестерня
- Палец промежуточной шестерни
- Кулиса
- Ползун штампа
- Зубчатая муфта
- Эксцентриковый вал штампа
- Эксцентриковый вал кулисы
- Вкладыш ползуна штампа
- Вкладыш кулисы
Обслуживание пресс-ножниц комбинированных СМЖ652
Во время работы пресс-ножниц не допускать:
- нагрев электродвигателя свыше 800С
- чрезмерный нагрев (свыше 600С) подшипников скольжения, качения и всех трущихся частей
- вибрации пресс-ножниц
- затупления и порчи режущих кромок ножей, пуансона и матрицы
- выполнения работ, вызывающих превышение данных технической характеристики
Для нормальной работы пресс-ножниц СМЖ652 необходимо соблюдать следующие правила:
- регулярно (согласно схеме смазки) смазывать все трущиеся поверхности и содержать их в чистоте
- все движущиеся части должны легко, без заедания вращаться (двигаться)
- периодически, не реже одного раза в две недели, подтягивать болтовые соединения
- при отрезке сортового, фасонного и листового проката, упоры должны быть отрегулированы так, чтобы обеспечить горизонтальное положение разрезаемого материала
- вращающиеся части должны быть ограждены защитными кожухами
- при штамповке клиновые ножи должны быть закрыты предохранительным щитком.
Система смазки пресс-ножниц комбинированных СМЖ652
- Подшипники эксцентрикового вала
- Вкладыш ползуна
- Подшипник промежуточной шестерни
- Зубчатая муфта
- Правая нижняя направляющая ползуна
- Левая направляющая ползуна
- Правая верхняя направляющая ползуна
- Подшипники приводного вала
- Зубья шестерен
- Подшипники вала перебора
- Подшипники эксцентрикового вала
- Плоскость скольжения кулисы и крышки станины
- Вкладыш кулисы
- Плоскость скольжения кулисы и станины
- Палец кулисы
- Зубчатая муфта
- Винт верхнего упора
- Винт нижнего упора
- Подшипники
эксплуатация пресс-ножниц СМЖ652
Резка листа пресс-ножницами комбинированными СМЖ652
Для резки листового проката пресс-ножницами СМЖ652 нужно проделать следующее:
- отрегулировать нижний упор так, чтобы отрезаемый лист свободно проходил между упором и станиной;
- включит электродвигатель;
- опустить пусковой рычаг и закрепить его на защелку;
- размеченный лист подвести под лезвие ножей;
Резка СМЖ652 сортового и фасонного проката
Для резки сортового и фасонного проката нужно проделать следующее:
- установить соответствующие разрезаемому материалу профильные ножи;
- отрегулировать верхний упор так, чтобы разрезаемый материал касался упора и свободно проходил чрез отверстия ножей, оставаясь в горизонтальном положении;
- -включить электродвигатель;
- вставить разрезаемый материал в отверстие ножей;
- нажать рукоятку пускового рычага.
Вырубка отверстий и треугольная высечки
Порядок приёмов работы при вырубке отверстий и треугольной высечке аналогичен порядку приёмов при резке проката. Поставляемый пуансон с матрицей рассчитаны на вырубку отверстий ø20мм в листовом прокате толщиной до 15 мм. При вырубке отверстий других диаметров и конфигураций необходимо изготовить соответствующие пуансоны и матрицы.
смж 652 ножи, СМЖ-652 масса ножниц сшм 652 пресс ножницы смж-652 паспорт. смж 652, купим ножи для станка отрезного СМЖ-652 А СМЖ-652 отрезка арматуры ножи для пресс ножниц смж 652 екатеринбург.
Высота над уровнем пола, мм | 1250 |
Масса, кг | 1130 |
для резки сортового и фасонного проката | 60 |
для резки листового материала | 17 |
швеллер | №8,№12 |
сталь круглая, мм | 32 |
сталь квадратная, мм | 34х34 |
сталь угловая равнобокая, мм | 90х90х10 |
сталь полосовая, мм | 20х40 |
сталь листовая, мм | 13 |
Длина реза листа за один ход кулисы, мм | До 125 |
на клиновых ножах | 24 |
на пуансоне | 44 |
Максимальный диаметр пробиваемого отверстия при толщине материала 15мм, мм | 20 |
Максимальная высота треугольной высечки при толщине материла 10мм, мм | 55 |
Ход ползуна, мм | 28 |
Расстояние от оси пуансона до станины, мм | 200 |
Напряжение цепи силовой, В | 380 |
Электродвигатель тип | АИР90L2 |
мощность, кВт | 3 |
частота вращения, мин | 2850 |
Длина мм | 1500 |
Ширина мм | 600 |
