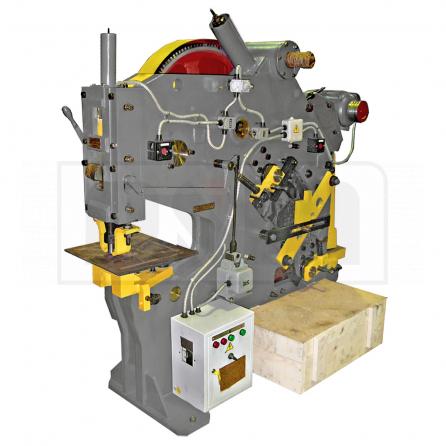

Пресс-ножницы комбинированные НГ5222 предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов. Пресс-ножницы комбинированные могут найти применение на машиностроительных, ремонтных и других заводах. Эксплуатируются в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом - исполнение О, категория размещения 4 по ГОСТ 15150-69.

Устройство пресс-ножниц НГ5222

Расположение органов управления пресс-ножниц НГ5222

Схема кинематическая пресс-ножниц НГ5222

Привод пресс-ножниц осуществляется от электродвигателя через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая передача 1, 4 прямозубая, цилиндрическая. Движение на ползун 10 сортовой секции передается через балансир 7 и западающий камень.

Включение и выключение.

Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитом 9. Вал-шестерня 1 (z1=14) имеет ширину обода 85мм., изготовлена из стали 40Х ГОСТ 4543 – 71 (твердость НВ 240…260), колесо 4 (z1=126) – ширина обода 80мм., изготовлено из стали 35Л (ГОСТ 977 - 88).

Станина пресс-ножниц НГ5222

Станина пресс-ножниц НГ5222 состоит из двух листов – переднего 3 толщиной 50мм. и заднего 7 толщиной 25мм., сваренных между собой с использованием проставок и ребер. В станине выполнены расточки для установки в них оси 2 качания балансира, оси 9 ползуна сортовой секции, бронзовых втулок 13, 14 под вал-шестерню. Кроме того, в стенках станины выполнены окна 5, в которые заводят и крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Регулировка зазора между ними осуществляется с помощью вкладышей 11, 12, в которые входит прокладка 10. Винтами в специальном гнезде крепится нож 8 для отрезки полосы и листа. Со стороны зева на станину приварена плита 1, на которой укрепляется ползун пресса для пробивки отверстий.

Ползун сортовой секции пресс-ножниц НГ5222

Ползун 9 связанный через западающий шатун 5 и подпятник 6 с эксцентриковым валом 3, качается на оси 1 между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается и удерживается пружиной 2 с тягой 4.В средней части ползуна имеется вырез, в которой крепится подвижная ножевая плита, справа в нижней части – гнезда для крепления ножей для отрезки полосы и инструмента для пробивки пазов. Для уменьшения трения между эксцентриковым валом и вкладышем 12 установлены бронзовые вкладыши 10, 11

Ползун пресс-ножниц НГ5222 для прибивки отверстий.

Осуществляется операция пробивки. Возврат ползуна в исходное положение осуществляется балансиром через кулак 7 и пружину возврата 1. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управляют механизмом включения ползуна педалью.

Ползун 3 пресса НГ5222 имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются чугунная планка и прокладки. В нижней части ползуна закреплен пуансон 4 в столе пресса – матрица. Камень 2, связанный через ось с электромагнитом, притягивается к балансиру 6. Балансир давит на камень и приводит в движение ползун.

Особенности работы пресса НГ5222 для пробивки отверстий

1. Перед началом работы на прессе НГ5222 закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, отпустите пуансон в матрицу и выставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Зазор устанавливается в зависимости от толщины пробиваемого материала. После центрирования рукоятку верните в верхнее положение. После этого закрепите корпус матрицедержателя на станине и еще раз проверните зазор. В зависимости от толщины пробиваемого материала выставьте корпус съемника с зазором 1…2мм. от плоскости листа. Затяните гайки и контргайки. Установка корпуса съемника с перекосом недопустима.
2. Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона. Зафиксируйте заготовку и возвратите пуансон в исходное положение.

Особенности работы сортовой секции НГ5222

1. Перед работой на сортовой секции НГ5222 проверьте крепление ножей к ножевым плитам, крепление Г-образных регулировочных прижимов. Зазор между ножами сортовой секции устанавливается в зависимости от толщины разрезаемого материала инее должен превышать 0,2…0,5мм. При замене ножевых плит снимите Г-образные прижимы инструмента и выньте ножевые плиты.
   Внимание! Пресс-ножницы НГ5222 рассчитаны на обработку материалов с временным сопротивлением δ ≤ 500 Мпа (50 кгс/мм2).
2. Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (900 и 450) по делениям направляющей и закрепите ее. Поставьте упор и сменные прижимы. Введите в гнездо инструмента прокат и выставьте его по разметке. Рукояткой фиксатора автоприжима сортовой секции освободите прижимной кулак и поверните его до соприкосновения системы рычаг-прижим с обрабатываемым материалом. При ближайшем совпадении отверстия на кулачке с осью фиксатора зафиксируйте их. После этого начинайте рез. Не режьте полосу, имеющую на своей поверхности масляные пятна. Не допускается резка материала вершинами ножей. Регулируйте зазор между ножами прокладками под опорные поверхности. Для исключения поломки ножи должны перекрывать друг друга на 3…5мм. Зазор между ножами не должен превышать 1/30 толщины разрезаемого материала

Особенности работы зарубочного устройства пресс-ножниц НГ5222

При работе зарубочного устройства зазор между ножами устанавливается прокладками под опорные поверхности, зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, быть хорошо закрепленными и сухими. Крепление ножей зарубочного устройства показано Зазор между ножами зарубочного устройства не должен превышать 1/30 толщины разрезаемого материала. Для безопасности на пресс-ножницах установлены ограждения всех вращающихся деталей, ножей для отрезки полосы и зарубочного устройства дыропробивной зоны.
Внимание!

• Периодически проверяйте крепление ножевых плит и ножей на всех рабочих местах пресс-ножниц.
• Проверяйте состояние режущих кромок инструмента.
• Работать выкрошенными и затупившимися ножами не допускается.
• По окончании работы пресс-ножницы обесточьте.

Не допускается:

• пробивать отверстия в профилях и материалах размером больше, чем указано в технической характеристике при δ ≤ 500 Мпа (50 кгс/мм2);
• работать при снятых ограждениях;
• работать на сортовой секции без прижимов;
• производить наладку при включенном электродвигателе.
• Не работайте на пресс-ножницах при неисправной блокировке. При неисправностях электрооборудования выключайте цепь управления и вводной автоматический выключатель и вызывайте электрика.
• Ежегодно провидите испытания защитного заземления, изоляции электрооборудования и коммутационной проводки.

Комплект поставки НГ5222

• НГ5222 Пресс-ножницы в сборе
• Принадлежности:
  • Шприц для смазки
  • Маховик
  • Ремни клиновые А-2500
  • Ограждения
• Документация:
  • НГ5222-00-001РЭ Руководство по эксплуатации НГ5222
• Поставляются по требованию заказчика за отдельную плату:
  • НГ5222-64-001 Подвижные ножи для резки швеллера и двутавра
  • НГ5222-63-001 Неподвижные ножи для резки швеллера и двутавра
  • НГ5222-66-001 Инструмент для резки специального уголка
  • НГ5222-65-001 Инструмент для резки специального уголка
  • НГ5222-43-001 Упор задний
  • Р-9 Рольганг
