Зубофрезерный станок с ЧПУ Modul H 400

Добавить к сравнению
400
Макс. диаметр детали, мм
8
Макс. модуль при фрезеровании методом обката, мм
10000
Макс. скорость подачи по X, мм/мин
240
Ход по оси Y, мм

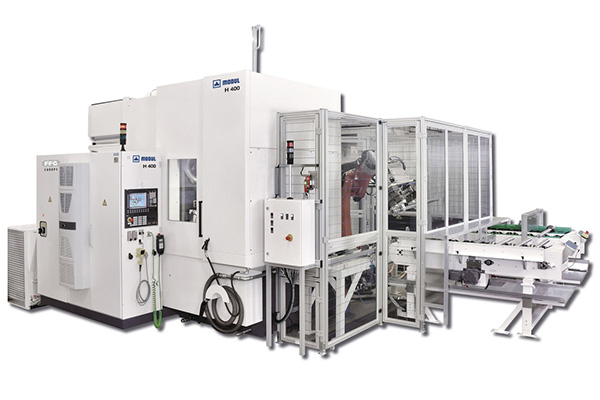

Modul H 400 Зубофрезерный станок с ЧПУ
Modul H 400 Зубофрезерный станок с ЧПУ
  • Описание
  • Особенности
  • Характеристики

Модель H 400 – компактный станок со встроенными вспомогательными модулями. Это отличный выбор для обработки деталей зубчатого зацепления с максимальным диаметром 400 мм и модулем до 8.

Станок оснащается гидравлической быстросменной системой зажима детали. Загрузка и выгрузка заготовок и деталей может осуществляться как в ручном, там и в автоматическом режиме.

Удобное управление с помощью ЧПУ Siemens 840D Solution line с фирменным программным обеспечением MODUL Dialogue, позволяющем в диалоговом режиме задавать параметры детали и обработки.

Стойка с пинолью и осью поворота

  • Радиальное перемещение по оси Х реализуется по принципу пиноли
  • Фрезерная головка интегрирована в главную стойку, что обеспечивает жесткость конструкции и, соответственно, точность обработки.

Рабочая зона для сухого фрезерования

  • Полностью закрытая рабочая зона и обшивка станины из нержавеющей стали обеспечивает термически стабильную конструкцию станка
  • Сильно скошенные поверхности рабочей зоны позволяют надежно и быстро удалить горячую стружку
  • Сопла устройства подачи сжатого воздуха в зону обработки гарантируют быстрое и надежное удаление даже самой мелкой стружки

Задняя бабка

  • Закрытая рамная конструкция с поперечной балкой обеспечивает оптимальное расположение компонентов задней бабки
  • Идеально подходит для обработки зубчатых колёс и валов
  • Безрычажное управление усилием зажима
  • Интерфейс SK 30 для элементов зажима детали

Высокая производительность

  • Крепление двух червячных фрез на одном зажимном устройстве для обработки сразу нескольких типов зубчатых колес
  • Высокопроизводительное фрезерование деталей с большим модулем с максимальным съемом материала

Встроенные устройства подачи

  • Устройства подачи встроены в корпус станка для экономии места
  • Большие двери со смотровым стеклом позволяют легко определить статус устройств и выполнить их техническое обслуживание
  • Вентили и электрические компоненты промаркированы и расположены в удобном порядке

Технология:

Технология CDT

Технология CDT обеспечивает интеграцию самых разных дополнительных функций в Ваш зубофрезерный станок. К ним относятся снятие фасок и заусенцев, деление припусков, выполнение радиальных отверстий с ориентацией по положению, а также при необходимости других операций приводными или неподвижными инструментами. Один или два суппорта с ЧПУ монтируются на задней стойке. Функции этих суппортов с ЧПУ интегрированы в управление действиями оператора со стороны системы зубофрезерного станка, это позволяет переналадку, включая ввод данных, настройку или коррекции с высокой эффективностью. Таким образом, можно обрабатывать самые разные типы зубчатых зацеплений и детали с блочными шестернями за один установ, например, в качестве предварительной обработки для хонингования с фрезерованием первый рез – снятие фасок и заусенцев – фрезерование второй рез. Также можно обработать фаски режущими инструментами при использовании специальных инструментальных головок. Базовый модуль CDT выполнен в виде многофункционального устройства и может быть быстро переналажен для самых разных дополнительных функций, благодаря удобной сменяемости комплектов инструментов или полностью инструментальных головок со стандартными креплениями. Многообразие вариантов обработки эффективно используется даже при малых партиях деталей. Станки с технологией CDT могут оснащаться быстрым и гибким портальным загрузчиком и легко интегрируются в действующие производственные линии или участки.

Технология Synchro Cut

Инновационный принцип Synchro Cut также основан на технологии CDT. Синхронизированные при помощи ЧПУ шпиндели для снятия фасок/заусенцев подаются на врезание во время фрезерования методом обката и функционируют, большей частью, одновременно с обработкой. При помощи обработки за два прохода можно гарантировать боковые поверхности зуба почти без заусенцев, без образования вторичных заусенцев. При этом, наряду с высококачественным результатом обработки, также сокращается машинное время, несмотря на дополнительную обработку.

Система ЧПУ:

Siemens

  • Новейшая техника управления с сетевым соединением
  • Интерфейс USB
  • Модульные комплекты программного обеспечения
  • Программное обеспечение для корректировки профиля и линии зуба
  • Функции встроенной безопасности (Safety-Integrated) и HMI-Pro
  • Меню навигации для оператора
  • Контроль инструмента, включая контроль состояния инструмента

Опции:

Высокие характеристики фрезерного шпинделя

  • Мощность зубофрезерного шпинделя до 14 кВт
  • Скорость вращения шпинделя 1800 об/мин, опция 3000 об/мин
  • Скорость вращения стола 400 об/мин прямой привод, гидравлическое зажимное приспособление для детали с контролем хода зажима, в виде опции быстросменная система
  • Главная опора зубофрезерного шпинделя с цанговыми патронами ø32; контропора с креплением SK 25, перемещение от гидропривода

Рабочий стол с прямым приводом

  • Встроенное гидравлическое устройство для зажима детали
  • Цифровое управление ходом зажима
  • Опциональная система для быстрой смены элементов зажима детали
  • Мощность шпинделя 4.8 кВт
  • Момент 150 Нм

Перемещения зубчатых колёс, валов и смена инструмента

  • Универсальный двойной захват для вертикального и горизонтального позиционирования деталей без дополнительных подъёмных и опрокидывающих устройств.
  • Портальный погрузчик с ЧП управлением для синхронизации с зажимными приспособлениями
  • Вспомогательное подъёмное устройство для удобной и быстрой смены тяжёлых инструментов и зажимных приспособлений

Портальный загрузчик

  • Быстрый портальный погрузчик легко взаимодействует с транспортными линиями и магазинами
  • Подходит как для погрузки валов, так и для зубчатых колёс
  • Полностью управляется ЧПУ. Отсутствуют ручные операции
  • Удобный интерфейс
  • Синхронные движения погрузчика значительно сокращают время загрузки

Кольцевой погрузчик

  • 4 станции (дополнительные функции: снятие заусенцев/фасок, удаление масла, и т.д.)
  • Подвод энергоресурсов (электричество, воздух, и т.д.) осуществляется через колонну. Не требует дополнительных кабелей
  • Кабели надёжно защищены от воздействия рабочей среды
  • Замкнутый кольцевой погрузчик

Автоматизация

  • Ручная погрузка/выгрузка деталей с позиции фиксации, установка на шпиндель при помощи встроенных автоматических устройств
  • Автоматизация производственного процесса при помощи накопителя деталей, паллетного конвейера или схожего устройства
  • Размер магазина / конвейера зависит от необходимого времени работы без оператора



  • Обработка деталей диаметром до 400 мм с модулем до 8.0
  • Жёсткая и компактная конструкция
  • Высокопроизводительные зубофрезерные головки. Стол с прямым приводом
  • Сухая и влажная обработка
  • Система управления Siemens 840 D Solutionline с интерфейсом HMI-Pro
  • Широкий выбор резцедержателей позволяет подобрать станок под любые требования
  • Встроенная функция снятия заусенцев/фасок. Дополнительные опции обработки: сверление, фрезерование, точение
  • Автоматический процесс погрузки за счёт установки кольцевого, портального или роботизированного погрузчика
Макс. диаметр детали, мм400
Макс. модуль при фрезеровании методом обката, мм8
Ход по оси X, мм60-285
Макс. скорость подачи по X, мм/мин10000
Ход по оси Y, мм240
Макс. скорость подачи по Y, мм/мин7000
Ход по оси Z, мм200-600 [200-800]
Макс. скорость подачи по Z, мм/мин7000
Частота оборотов вращения фрезерного шпинделя, об/мин225 - 1800 (300 - 3000)
Мощность привода фрезерного шпинделя, кВт14 (31)
Номинальный крутящий момент фрезерного шпинделя, Нм550 (190)
Угол наклона фрезерной головки, град±45
Крепление во фрезерном шпинделе, тип032 / SK25 HSK-A80 / цилиндр. HSK-A80 / SK25
Макс. диаметр фрезы, мм175 (130)
Макс. длина фрезы с зубьями (общая), мм250 (325)
Макс. частота оборотов вращения стола, об/мин1-440
Диаметр стола, мм330
Диаметр отверстия стола, мм150 H6
Общая установленная мощность, кВт40
Система ЧПУ станкаSiemens 840 D Solution line Safety integrated
Число управляемых ЧПУ осей6
Габариты (ДхШхВ), мм4000 x 2420 x 2750 [3050]
Масса, кг~9500 .. 11000
[..] - Опция
.
