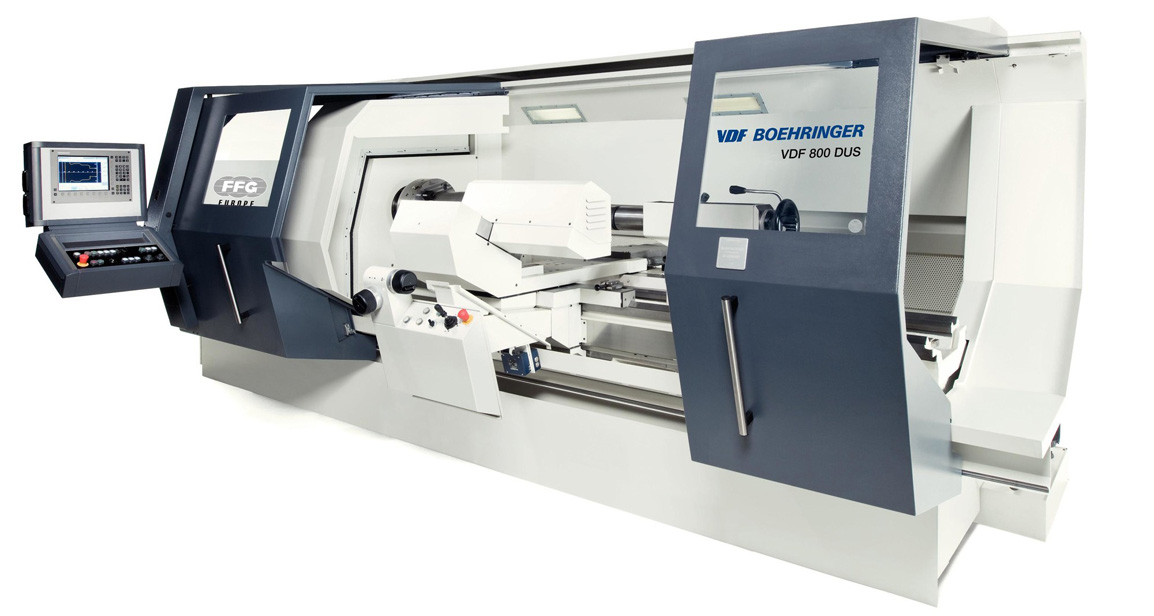

Горизонтальный токарный универсальный станок VDF Boehringer 800 с управлением по циклам
- Описание
- Особенности
- Характеристики
- Комплектация
VDF Boehringer 800 – горизонтальный токарный станок с ЧПУ, управление которым можно осуществлять 3 способами:
- вручную с помощью маховиков, с индикацией положения на мониторе;
- полуавтоматический режим – обработка с помощью стандартных циклов (система запоминает действия оператора и далее работает в автоматическом режиме);
- с помощью управляемой программы (возможно создание программы непосредственно на стойке ЧПУ станка или вне станка с загрузкой в устройство считывания).
Высокая точность станков благодаря особенностям конструкции станины и направляющих:
- тяжелая жесткая станина из чугуна, с остаточным литейным песком – гаситель вибраций
- большие проемы в станине для облегчения соскальзывания стружки — отсутствие нагрева
- закаленные двойные V-образные направляющие — точность на весь срок службы станка
- шпиндельная бабка и коробка передач термически изолированы – отсутствие теплого воздействия
Мощный шпиндель и приводная система:
- возможность обработки твердых материалов: закаленная сталь, титан
- показатели: мощности (до 46 кВт), крутящего момента (до 5 073 Нм)
- главный привод представляет 3-фазный двигатель переменного тока с бесступенчатым регулированием и двухступенчатой подачей
- диапазон частот вращения от 6 до 1 600 об/мин
Универсальность станков за счет возможности использования нескольких режимов работы:
- ручная обработка при единичном производстве
- поэтапная работа (циклы) при мелкосерийном производстве
- полная эксплуатация в режиме ЧПУ при среднесерийном производстве за счет:
- револьверной головы с автоматическим делительным поворотом
- второй двери для защиты от стружки.
Простота и удобство работы за счет конструкции блока управления:
- запатентованный, эргономичный пульт управления:
- удобно расположенные рукоятки
- дополнительная регулировка блока ручного управления по высоте
- наклоненный к оператору пульт управления
- два диапазона частот вращения шпинделя выбираются автоматически путем нажатия кнопки на панели управления станка
- интуитивно понятная система управления, не требующая длительного обучения операторов.
Система ЧПУ:
Два варианта современных систем ЧПУ к станкам серии VDF DUS.
На выбор можно использовать системы управления Siemens Sinumerik 840D sl Manual Turn или Heidenhain Manualplus 620. Управляющее программное обеспечение у обеих систем управления настроено специально на токарные станки с цикловым управлением. Все шаблоны ввода параметров выстроены понятно, работают в диалоговом режиме и направлены на практичное управление в цеху.
Быстрое и надёжное внедрение – интерактивный интерфейс пользователя гарантирует высокую эффективность его применения.
Стремление любого Заказчика быть конкурентоспособным в условиях современного рынка означает стремление к увеличению гибкости и снижению затрат. Обе системы управления предлагают для этого наилучшие условия. Уже после краткого инструктажа оператор может гибко выполнять самые разные задачи. Удобное управление сокращает в ежедневной практике трудозатраты на программирование, а также при наладке инструмента и детали. Это позволяет снизить трудоёмкость и затраты – даже в единичном производстве.
- Длина точения до 20 000 мм
- диаметр обрабатываемой детали до 820 мм
- возможная мощность привода до 46 кВт
- ручная обработка при индивидуальном производстве
- поэтапная работа (циклы) при мелкосерийном производстве
- эксплуатация в режиме ЧПУ при изготовлении большего количества изделий
- самая современная система управления Siemens Sinumerik 840D sl или Heidenhain Manualplus 620.
Макс. длина точения, мм | 1000-20000 |
Макс. диаметр точения, мм | 500 |
Высота центров, мм | 820 |
Ход поперечных салазок/верхнего суппорта, мм | 540/250 |
Сечение токарного резца DIN 770, мм | 40x25 |
Головка шпинделя по DIN 55027 | Gr.11** типоразмер |
Диаметр переднего подшипника шпинделя, мм | 170 |
Диаметр отверстия шпинделя, мм | 128 |
Ступени передачи | 2 к-во |
Диапазон частот вращения шпинделя, об/мин | 6-1600 |
Диаметр пиноли задней бабки, мм | 125 |
Ход пиноли задней бабки, мм | 280 |
Конус пиноли, мм | MK6 |
Диапазон подачи поперечной и продольной, мм/об | 0,01-50 |
Ускоренный ход поперечный/продольный, м/мин | 5/10 |
Усилие подачи поперечной/продольной, кН | 12,5/20,0 |
Шаг нарезаемых резьб (метрическая), мм | 0,1-2000 |
Крутящий момент, 60% ПВ макс., Нм | 5073 |
Мощность главного привода, 60% ПВ, кВт | 46 |
Габариты (ДхШ), мм | 4578х2656 |
Масса, кг | 8000-27000 |
Опции:
Держатели инструмента:
- 4-позиционная инструментальная бабка фирмы «Parat» на верхнем суппорте и сверлильной стойке
- 4-позиционная универсальная револьверная головка
- 8-позиционная дисковая револьверная головка
- приспособления для точения, сверления и фрезерования
Люнеты:
- неподвижный люнет, все пиноли могут обслуживаться спереди
- перемещаемый люнет
- неподвижный, самоцентрирующийся люнет с гидравлическим приводом
- перемещаемый, самоцентрирующийся люнет с гидравлическим приводом
Специальные узлы и приспособления:
- устройство для шлифования
- приспособление для вихревого резьбофрезерования
- расточная стойка для обработки внутренней поверхности
- ось С для поворота детали на заданный угол при обработке деталей сложной геометрии (сверление не центровых отверстий, фрезерование лысок, фасок и пр.).
Специальная оснастка
- Big bore – механизированный патрон с приводом у заднего конца шпинделя с размером шпинделя 20 и диаметром отверстия 365 мм
- устройство вытяжки.
