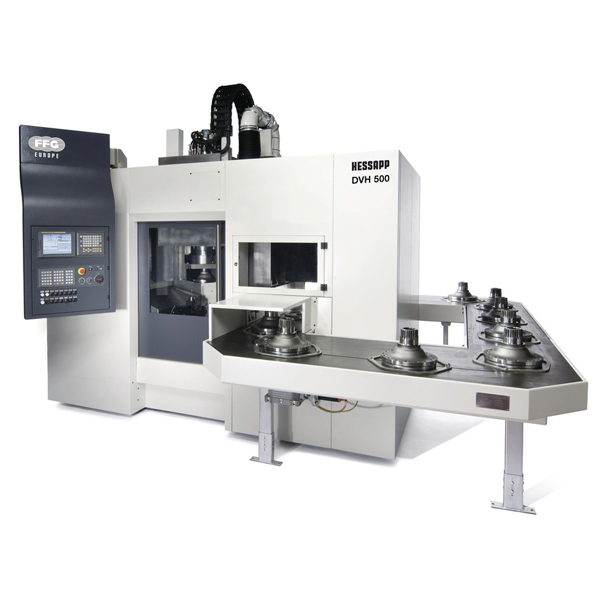

Вертикальный обрабатывающий центр Hessapp DVH 500 с технологией Pick-Up
- Описание
- Характеристики
В современном производстве вертикальные токарные станки Hessapp DVH являются гарантом высокой производительности и качества. Более 20 лет опыта работы в области разработки и производства вертикальных токарных станков с технологией Pick-up, в сочетании с постоянным развитием, явились результатом того, что эти станки полностью отвечают современным требованиям к эффективному технологическому процессу. Последовательная и успешная работа над множеством технологических решений обеспечили огромную базу, которой мы предлагаем вам воспользоваться.
Серия состоит из трех базовых моделей:
- DVH – классический вертикальный токарный станок с технологией Pick-up с одним шпинделем.
- DVH DUO – высокопроизводительный двух шпиндельный вертикальный токарный станок с технологией Pick-up для высокопроизводительной обработки.
- DVH 4X – высокопроизводительный вертикальный 4-х осевой токарный станок с одним шпинделем и автоматической загрузкой.
Исполнение:
Базовое исполнение:
- Загрузка и выгрузка заготовок с помощью гидравлической подъемной станции и с защитой от наезда
- Подвижный мотор-шпиндель
- Инструментальная револьверная головка
- Шариковая винтовая пара
- Поддон
- Гидравлическая весовая компенсация
- Система измерения линейных перемещений по всем осям
Дополнительные опции:
- Ось Y
- Линейный привод
- Линейная направляющая со встроенной измерительной системой
- Конфигурации шлифование, суппорт с управлением от ЧПУ, сверление, фрезерование
Особенности и преимущества:
DVH 500 - Компактный токарный станок с подвешенным расположением мотор-шпинделя. Высокую производительность обеспечивает интегрируемая технология Pick-up, которая позволяет производить загрузку и разгрузку станка автоматически. Применимы в условиях среднесерийного и массового производства.
Принцип технологии Pick-up
Станки с компоновкой Pick-up осуществляют обработку с подвешенным вертикально шпинделем. При этом вертикальный шпиндель не только обеспечивает выполнение рабочих операций, но и производит автоматическую загрузку заготовок на обработку и выгрузку обработанных деталей.
- встроенная автоматическая загрузка и разгрузка
- низкая продолжительность такта благодаря линейному приводу крестовых суппортов
- экономичность вследствие низких затрат на единицу продукции
- многостаночное обслуживание: оператор не связан с одним станком
Компоненты и опции
- Простые, надежные, проверенные на практике компоненты
- Множество опций для вашего индивидуального станка DVH
- Гибкое использование
- Быстрая установка и пуско-наладка
Модификации станка в базовой комплектации
- Дополнительные оси (X, Y) для операций сверления
- Дополнительные крестообразные салазки для 4-осевой технологии (Повышение эффективности до 45 %)
Исключительная эргономика
- Хорошо доступная, обширная рабочая зона
- Идеальные условия для переналадки, тем самым короткие непроизводственные простои
- Большое смотровое окно для оптимального наблюдения за ходом обработки *
* При установке устройства Visiport
Гибкая автоматизация
- Низкая стоимость стандартной автоматизации
- Гибкие решения автоматизации адаптированы к производственному процессу
- Большое разнообразие опций (загрузка роботом, загрузка портальным устройством и т.д.)
Точение-фрезерование
При обработке тормозных дисков используется двойное устройство, в котором фрезерование проходит в обратном направлении точению.
Точение-шлифование
Шлифование на обеих сторонах тормозного диска в одной технологической операции осуществляется одновременно с помощью вращения детали и инструмента.
Шлифование
Возможность шлифования со встроенным автоматическим выравниванием и специальными шлифовальными циклами, при помощи корундового, эльборового и других шлифовальных кругов.
Многофункциональна крепежная плита
Место для крепления различных обрабатывающих модулей для сверления, фрезерования или шлифования - экономичная альтернатива револьверной головке.
Высоко динамичные мотор-шпиндели
Высокоскоростные мотор шпиндели со скоростью вращения до 5000 об/мин и мощность привода до 80 кВт. Жидкостное охлаждение, гарантирующее высокую термическую стабильность и низкий уровень шума. Благодаря встроенной оси С обеспечивается точное позиционирование, а встроенный контроль хода зажима снижает трудозатраты на переналадку.
Виды транспортеров
В зависимости от габаритов и конфигурации обрабатываемой детали используются различные виды транспортеров:
- Овальный транспортер или скребково-цепной
- Транспортер с зубчатой цепью
- Транспортер с пластинчатой цепью
Корончатая револьверная головка
- Для сложного сверления
- Прочное исполнение
- Короткое время переключения
- 6 инструментальных позиций
- Применение приводных инструментов
Револьверная головка для сверления
- Прочное исполнение
- Короткое время переключения
- 12 инструментальных позиций
- Применение приводных инструментов
Устройство сверления и фрезерования
- Для сложного сверления и фрезерования
- Дополнительные посадочные места для инструментов
Поворотная револьверная головка (ось В)
- Угол поворота 0-45°
- Программируемая регулировка угла
- 12 инструментальных позиций
- Нет необходимости в использовании приводных угловых инструментов
Многошпиндельная сверлильная головка
- Сокращение времени цикла
- Использование на разных устройствах
- Использование также на револьверной головке
Отводимый суппорт с управлением от ЧПУ
Отводимый суппорт специально разработан для производства тормозных дисков. Но может применяться при любой обработке торцевых поверхностей с одновременным использованием двух режущих кромок
Макс. диаметр обрабатываемой детали, мм | 510 |
Макс. диаметр точения, мм | 500 |
Высота обрабатываемой детали с патроном, мм | 450 |
Шпиндельная головка | A8/A11/A11 |
Диаметр переднего подшипника шпинделя, мм | 120/150/150 |
Диапазон частот вращения шпинделя, об/мин | 5.000/3.500/4 |
Ускоренный ход поперечный/продольный, м/мин | 75/90 / 30 |
Система крепления инструментов | диск |
Крутящий момент 40% ПВ, макс. | 335/620/805 |
Мощность привода 40% ПВ | 58/58/68 |
Габариты (ДхШ), мм | 2500x2300 |
Высота, мм | 3200 |
Масса, кг | 15000 |
