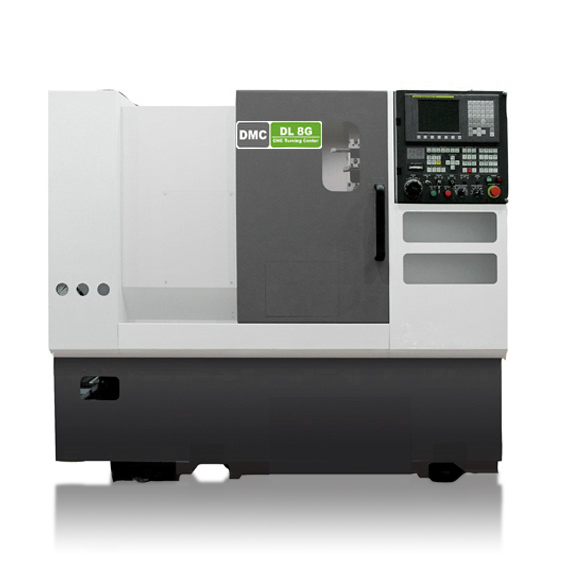

Токарный станок с ЧПУ DMC DL 8G
- DMC DL 8G
- все Горизонтальные обрабатывающие центры с ЧПУ
- Покупателю
Комплект поставки DMC DL 8G
Стандартная комплектация:
- ЧПУ Fanuc 0i Mate TD.
- Гидравличекий патрон Ø200 мм (8").
- Кабинетная защита рабочей зоны.
- Система подачи СОЖ.
- Стандартный комплект инструментальных блоков.
- Комплект мягких кулачков - 2 шт.
- Замок двери рабочей зоны.
- Сигнальная лампа.
- Педаль управления патроном.
- Гидравлическая система.
- Трансформатор.
- Интерфейс устройства прутковой подачи.
- Вспомогательный инструмент.
- Инструкция по эксплуатации.
Дополнительная комплектация:
- Стружкоуборочный конвейер.
- Автоматическая дверь рабочей зоны.
- Улавливатель готовых деталей.
Станки DMC DL 8G имеют наклонную станину в 60° и оснащены линейным резцедержателем. Благодаря чему смена инструмента осуществляется в минимальное время. А отсутсвие револьверной головы снижает стоимость станка.
Станки серии G – первый выбор для метизных производств и для изготовления простых деталей. Где не требуется большое кол-во инструмента Возможность установки 6ти инструментов.
Чугунная цельная литая жесткая станина.
Классическое исполнение станины с высокой степенью жесткости наряду с высокотехнологичными решениями и качеством литья обеспечивают исключительное качество.
Наклон станины в 60° обеспечивают легкое удаление стружки из рабочей зоны станка. Последующая транспортировка стружки происходит с помощью стружкоуборочного транспортера (опция). Такая конструкция проста в обслуживании и зарекомендовала себя.
Данный тип станины в процессе обслуживания имеет малые, не значительные тепловые деформации.
Станки моделей DL 8G имеют станину, выполненную с наклоном 60°. Линейные направляющие и приводные механизмы защищены телескопическими стальными кожухами. Это предотвращает загрязнение, защищает от попадания стружки и как продлевает срок эксплуатации станка с заданными точностным характеристиками.
Станина усилена системой ребер жесткости. Ребра жесткости предназначены для упрочнения конструкции, предания её жесткости, предотвращают перекос станины и ее коробление. Система ребер жесткости позволяет равномерно распределять тепло по всей площади станины и эффективно его отводить.
Характеристики DMC DL 8G
| Макс. диаметр заготовки над станиной, мм | 490 |
| Макс. диаметр точения, мм | 170 |
| Макс. длина точения, мм | 220 |
| Макс. диаметр загружаемого прутка, мм | 51 |
| Частота вращения шпинделя, об/мин | 6000 |
| Присоединительный торец шпинделя, ASA | A2-6 |
| Диаметр подшипников шпинделя, мм | 100/90 |
| Диаметр сквозного отверстия в шпинделе, мм | 62 |
| Максимальный крутящий момент, КгСхм | 15.1 |
| Привод шпинделя | Ременный |
| Размер патрона, мм | 200 |
| Перемещение по оси X/Z, мм | 420/250 |
| Ускоренные перемещения по оси X/Z, м/мин | 30/36 |
| Тип направляющих | ласточкин хвост |
| Количество позиций инструмента | 6 |
| Размеры инструмента для наружной обработки, мм | 20х20 |
| Размеры инструмента для внутренней обработки, мм | 32 |
| Размеры инструментального стола, мм | 200х550 |
| Мощность двигателя шпинделя, кВт | 11/15 |
| Мощность серводвигателя оси X/Z, кВт | 1,8/1,8 |
| Мощность помпы системы охлаждения, кВт | 0,4 |
| Общая потребляемая мощность, кВт | 21 |
| Габариты (ДхШхВ), мм | 2050х1420х1535 |
| Масса, кг | 2600 |
| Фото | Модель | Макс. диаметр заготовки над станиной, мм | Макс. диаметр точения, мм | Макс. длина точения, мм | Цена pуб |
|---|---|---|---|---|---|
 |
DMC Q3 | 230 | 70 | 150 | по запросу |
 |
DMC DL 3G | 230 | 70 | 150 | по запросу |
 |
DMC Q5 | 360 | 115 | 150 | по запросу |
 |
DMC Q5-2S | 360 | 120 | 250 | по запросу |
 |
DMC DL 5G | 360 | 100 | 150 | по запросу |
|
|
DMC DL 5GH | 360 | 110 | 150 | по запросу |
 |
DMC Q6 | 490 | 170 | 240 | по запросу |
 |
DMC Q6-2S | 490 | 170 | 300 | по запросу |
 |
DMC DL 6G | 490 | 170 | 240 | по запросу |
 |
DMC DL 6GB | 490 | 170 | 240 | по запросу |
 |
DMC DL 6GF | 360 | 110 | 150 | по запросу |
 |
DMC DL 6T | 480 | 280 | 320 | по запросу |
|
|
DMC DL 6T | 480 | 280 | 320 | по запросу |
|
|
DMC DL 6TH | 480 | 280 | 520 | по запросу |
 |
DMC Q8 | 490 | 170 | 220 | по запросу |
 |
DMC DL 8G | 490 | 170 | 220 | по запросу |
 |
DMC DL 8GB | 490 | 170 | 220 | по запросу |
 |
DMC DL 8T | 480 | 280 | 300 | по запросу |
 |
DMC DL 8TH | 480 | 280 | 510 | по запросу |
 |
DMC DL 10T | 480 | 280 | 270 | по запросу |
|
|
DMC DL 10TH | 480 | 280 | 485 | по запросу |
 |
DMC DL 21A | 540 | 350 | 410 | по запросу |
 |
DMC DL 21LA | 540 | 350 | 540 | по запросу |
 |
DMC DL 21B | 540 | 350 | 380 | по запросу |
|
|
DMC DL 21LB | 540 | 350 | 530 | по запросу |
 |
DMC DL 22A | 540 | 350 | 410 | по запросу |
 |
DMC DL 22LA | 540 | 350 | 540 | по запросу |
 |
DMC DL 22B | 540 | 350 | 380 | по запросу |
 |
DMC DL 22LB | 540 | 350 | 530 | по запросу |
 |
DMC DL 22AT | 540 | 350 | 410 | по запросу |
 |
DMC DL 22BT | 540 | 340 | 400 | по запросу |
 |
DMC DL 25 | 610 | 400 | 1080 | по запросу |
 |
DMC DL 30 | 610 | 420 | 1080 (2080, 2580, 3080) | по запросу |
 |
DMC DL 40 | 750 | 560 | 1255 (1655, 2055) | по запросу |
 |
DMC DL 45 | 610 | 420 | 1080 (2080, 2580, 3080) | по запросу |
 |
DMC DL 55 | 775 | 690 | 1465 (2265, 3200) | по запросу |
 |
DMC DL 60 | 1030 | 900 | 1000 (2265, 3200) | по запросу |
 |
DMC DL 65 | 1030 | 900 | 1000 | по запросу |
| Фото | Модель | Макс. диаметр заготовки над станиной, мм | Макс. диаметр точения, мм | Макс. длина точения, мм | Цена pуб |
|---|
| Модель | dmc dl 8g |
| Артикул | |
| Бренд | |
| Страна производства | Южная Корея |
| Гарантия | от производителя |
| Цена | рублей |
| На складе | нет |
| Оплата | 100% предоплата под заказ |
| Доставка | в пределах городов Оренбург и Саратов - бесплатно |
| 12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей | |
| Транспортной компанией | |
| Срок доставки | в течении 1 недели |
