долбёжно-пазовальный станок JET 719A
- JET 719A
- Долбёжные станки Jet
- Покупателю
Особенности 719A
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки
- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
- Возможность поворота колонны на 180° для работы с высокими заготовками над полом
Комплект поставки 719A
- Сверлильный патрон и зажимной ключ
- Втулки для установки резцов с хвостовиком 5/8'', 3/4'', 13/16'' и 1''
- Торцевой упор
- Винтовой прижим заготовки
- Накладка из МДФ для рабочего стола
- Закрытая подставка с отсеком для инструмента
Jet 719А — профессиональный долбёжно-пазовальный станок, оборудованный координатным столом с подачей по двум осям. Закрепив на нём деталь при помощи винтового прижима, можно делать продольные и поперечные «проходы», не снимая её, что даёт высокую фактическую точность. Для серийной обработки множества одинаковых заготовок предусмотрен регулируемый торцевой упор.
Диапазон вертикального перемещения подвижной части позволяет устанавливать на стол детали высотой до 195 мм, если габарит изделия больше (оконный переплет, дверное полотно и т.п.), можно работать «от пола». Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в таком положении; в качестве упора используют подкладки нужной толщины.
Данный станок оптимален для выполнения типовых операций по стыковке под прямым углом и рекомендуется для профессиональной эксплуатации.
Скачать документацию на Долбёжно-пазовальный станок 719A
Характеристики 719A
| Размеры рабочего стола (ДхШ), мм | 520 х 180 |
| Ход резца | 200 vv |
| Размеры упора заготовки (ДхВ) | 520 х 90 мм |
| Потребляемая (выходная) мощность двигателя, кВт | 1,3 (0,75) |
| Частота вращения шпинделя на холостом ходу, об/мин | 1450 |
| Напряжение, В | 230 |
| Максимальный диаметр зажима сверлильного патрона | 13 vv |
| Максимальное расстояние от упора до центра резца | 100 мм |
| Длина, мм | 650 |
| Ширина, мм | 500 |
| Высота, мм | 1760 |
| Масса, кг | 110 |
| Длина в упаковке, см | 80 |
| Ширина в упаковке, см | 80 |
| Высота в упаковке, см | 8,98 |
| Масса в упаковке, кг | 110,1 |
| Максимальный размер резца (твердые/ мягкие породы) | 19/ 25 мм |
| Максимальная высота заготовки от стола, мм | 195 |
| Ход стола по осям (продольный/ поперечный) | 400/ 100 мм |

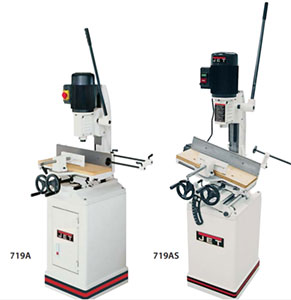

Фотографии 719A
JBM-4
| Размеры рабочего стола (ДхШ), мм | 180х160 мм |
| Ход резца | 105 мм |
| Размеры упора заготовки (ДхВ) | 180х50 мм |
JBM-5
| Размеры рабочего стола (ДхШ), мм | 310 х 190 |
| Ход резца | 120 мм |
| Размеры упора заготовки (ДхВ) | 320 х 40 мм |
JFM-6
| Размеры рабочего стола (ДхШ), мм | |
| Ход резца | 220 мм |
| Размеры упора заготовки (ДхВ) | 70х400 мм |
719A
| Размеры рабочего стола (ДхШ), мм | 520 х 180 |
| Ход резца | 200 vv |
| Размеры упора заготовки (ДхВ) | 520 х 90 мм |
719AS
| Размеры рабочего стола (ДхШ), мм | 520 х 180 |
| Ход резца | 200 мм |
| Размеры упора заготовки (ДхВ) | 520 х 90 мм |
720HD
| Размеры рабочего стола (ДхШ), мм | 370 х 180 |
| Ход резца | 155 мм |
| Размеры упора заготовки (ДхВ) | 520 х 300 мм |
| Модель | 719a |
| Артикул | 1791263M |
| Бренд | JET |
| Страна производства | |
| Гарантия | от производителя |
| Цена | |
| На складе | нет |
| Оплата | 100% предоплата под заказ |
| Доставка | в пределах городов Оренбург и Саратов - бесплатно |
| 12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей | |
| Транспортной компанией | |
| Срок доставки | в течении 1 недели |
