Особенности JPT-10B
- Система отключения при перегрузке
Фугование
- Регулировка глубины фугования
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из алюминиевого литья
- Фуговальный упор из алюминиевого профиля
Рейсмусование
- Регулировка высоты строгания вращающейся рукояткой
Комплект поставки JPT-10B
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
- Комплект опорных ног для напольной установки
Станок предназначен для индивидуальной эксплуатации и совмещает в себе две самые востребованные функции: фугование и рейсмусование. Jet JPT-10Bкомплектуется мощным и «тяговитым» коллекторным двигателем, который обеспечивает высокую производительность. Моторы этого типа требовательны к соблюдению температурного режима, поэтому станок оснащен датчиком перегрева, отключающим питание, когда нужен перерыв на охлаждение.
На верхнем столе производят фугование или строгание под углом с использованием параллельного упора, который регулируется в диапазоне от 0 до 45`. Максимальная величина съема материала 3 мм. Для рейсмусования (калибрования деталей по толщине) предназначен нижний стол и устройство автоподачи заготовок. В данном случае максимальная глубина строгания за один проход составляет 2 мм.
Обладая широкой функциональностью и высокой производительностью, станок весит немногим более 30 кг и остается мобильным: его можно взять на стройку или в одиночку перемещать по мастерской. Предусмотрена установка на пол (открытая подставка входит в стандартную комплектацию) или на верстак. При эксплуатации станка следует учитывать, что точная и безотказная работа возможна только при качественном стружкоудалении, например, с помощью вытяжных установок Jet.
Скачать документацию на Фуговально-рейсмусовый станок JPT-10B
Характеристики JPT-10B
| Максимальная ширина заготовки (мм) | 254 |
| Диаметр строгального вала (мм) | 50 |
| Частота вращения строгального вала (об/мин) | 9000 |
| Диаметр вытяжного штуцера (мм) | 100 |
| Размер ножей (ДхШхТ) (мм) | 261 х 16,5 х 1,5 |
| Количество ножей | 2 |
| Глубина строгания за один проход (мм) | 0-3,0 |
| Размеры фуговального стола (ДхШ) (мм) | 945 х 262 |
| Размеры фуговального упора (ДхВ) (мм) | 635 х 125 |
| Угол наклона параллельного упора | 0–45° |
| Скорость подачи (м/мин) | 6 |
| Максимальная высота заготовки (мм) | 120 |
| Максимальная глубина строгания за один проход (мм) | 2 |
| Максимально допустимая глубина строгания за один проход по всей ширине (мм) | 1 |
| Минимальная длина заготовки (мм) | 160 |
| Длина рейсмусового стола (мм) | 305 (500) |
| Потребляемая (выходная) мощность (квт) | 1,5 |
| Габаритные размеры (ДхШхВ) (мм) | 980 х 470 х 1120 |
| Вес (кг) | 34 |
| Артикул (230 В) | 707410M |

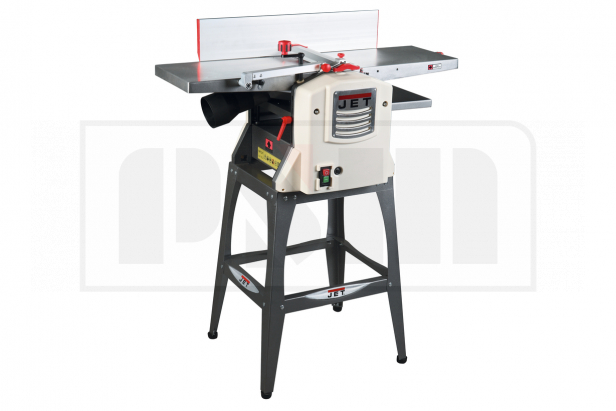

Фотографии фуговально-рейсмусового станка станка JPT-10B
Установка ножевого вала станка JPT-10B
