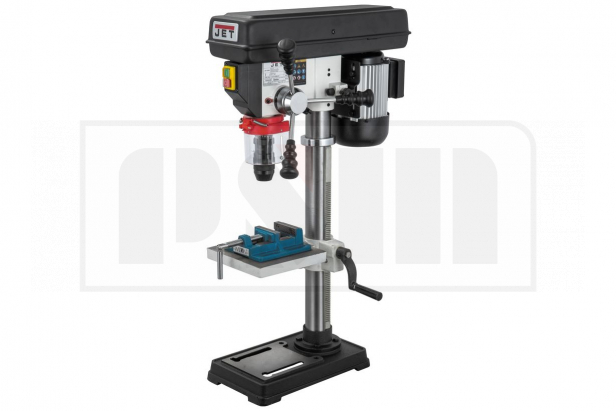

Настольный сверлильный станок JDP-10BM
- Описание
- Характеристики
- Комплектация
JDP-10BM - полноразмерный сверлильный станок настольного типа. По точности и общему уровню исполнения эта модель соответствует профессиональным стандартам оборудования, по мощности, габаритам, вылету и другим рабочим параметрам этот станок скорее бытовой.
Все ответственные части конструкции выполнены из массивных чугунных отливок: сверлильный модуль, колонна, рабочий стол с реечным механизмом регулировки высоты и основание. Привод шпинделя производится двухступенчатой (с промежуточным шкивом) ременной передачей, что позволяет выбирать одну из 12 скоростей вращения. Потребляемая мощность двигателя дается для режима S1, то есть для случая продолжительной эксплуатации без перерывов на охлаждение. В коротких циклах и в «пиках» она может существенно превышать указанные 350 Вт.
Рукоятка привода пиноли оборудована лимбом для контроля подачи и имеет встроенный ограничитель хода (глубины сверления). В штатный комплект поставки входят быстрозажимной патрон и станочные тиски Wilton, для крепления которых предусмотрены пазы на столе и на опорном основании станка.
| Напряжение, В | 230 |
| Ход пиноли шпинделя, мм | 60 |
| Вылет шпинделя, мм | 125 |
| Длина, мм | 500 |
| Ширина, мм | 320 |
| Высота, мм | 838 |
| Масса, кг | 30 |
| Длина в упаковке, см | 76 |
| Ширина в упаковке, см | 45 |
| Высота в упаковке, см | 25 |
| Масса в упаковке, кг | 32 |
| Частота вращения шпинделя, об/мин | 250 - 2500 |
| Количество скоростей шпинделя, шт | 12 |
| Тип привода | Ременной |
| Конус шпинделя | МК-2 |
| Расстояние шпиндель-стол, мм | 416 |
| Расстояние шпиндель-основание, мм | 533 |
| Диаметр стойки, мм | 59,5 |
| Размер стола, мм | 193x198 |
| Размер основания, мм | 215x345 |
| Мощность двигателя, кВт | 0,35 |
| Потребляемая мощность, кВт (S6 40%) | 0,5 |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
- Быстрозажимной 16 мм сверлильный патрон с оправкой
- Сверлильные тиски 75 мм
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу
- 12-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола
- Быстрозажимной сверлильный патрон
