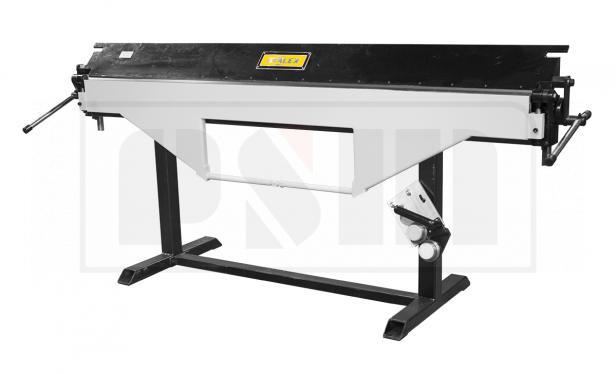

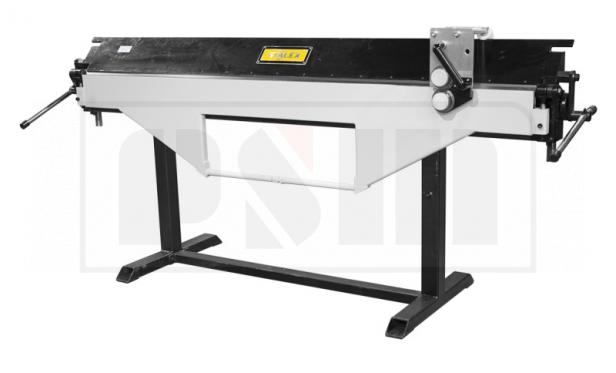

Станок листогибочный ручной STALEX BSM3000/0.5
- Описание
- Характеристики
- Комплектация
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,5 мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7 мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности:
- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка

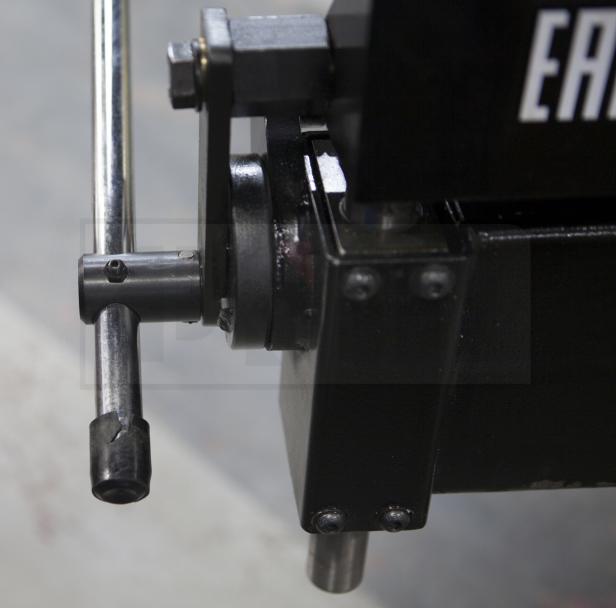

- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.

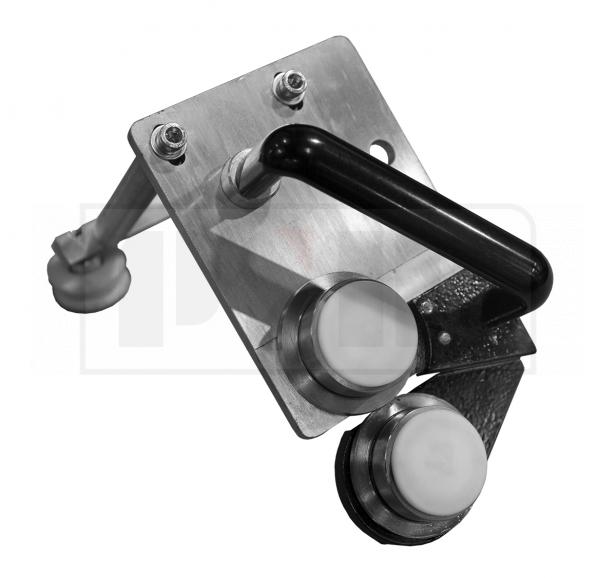

- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)

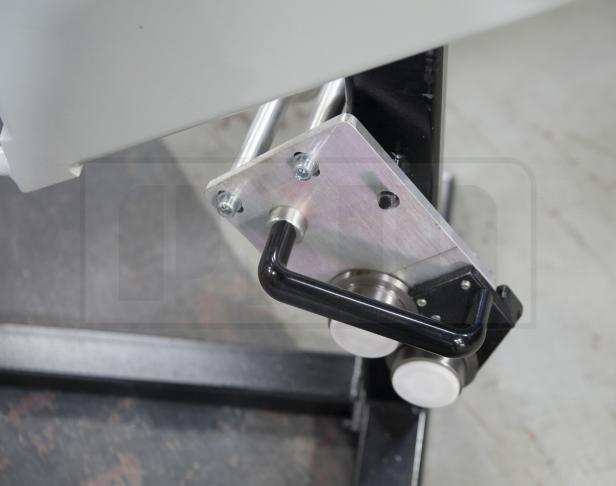

- Удобное место для размещения роликового ножа, во время гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости
- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу
Вертикальный подъём прижимной балки – 55 мм |
||
Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации) |
||
Удобное место для размещения роликового ножа, во время гибки листа |
||
Рабочая длина модели BSM 2540 (гибка и резка) – 2540 мм |
||
Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки |
||
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении |
||

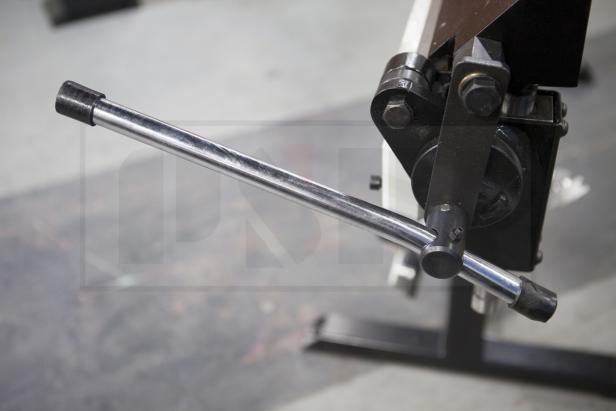

Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка. |
||
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение |
||
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения |
||
Регулировка прижимной балки в вертикальной плоскости |
||
Регулировка гибочной балки, через узел настройки прямолинейности |
||
Регулировка гибочной балки в вертикальной плоскости |
Макс. рабочая длина (гибка и резка), мм | 3000 |
Макс. толщина материала, сталь σв ≤320МПа, мм | 0,7 |
Макс. толщина материала, сталь σв ≤400МПа, мм | 0,5 |
Макс. угол гибки , º | 135 за один гиб |
Ширина (толщина) гибочной балки, мм | 15 |
Вертикальный подъём прижимной балки, мм | 55 |
Расстояние листа после резки до прижимной балки, мм | 45 |
Габариты в собранном виде, мм | 3325х650х1000 |
Габариты упаковки (ДхШхВ), мм | 3460х770х510 |
Масса нетто/брутто, кг | 265/360 |
- Станок в сборе
- Нож роликовый
