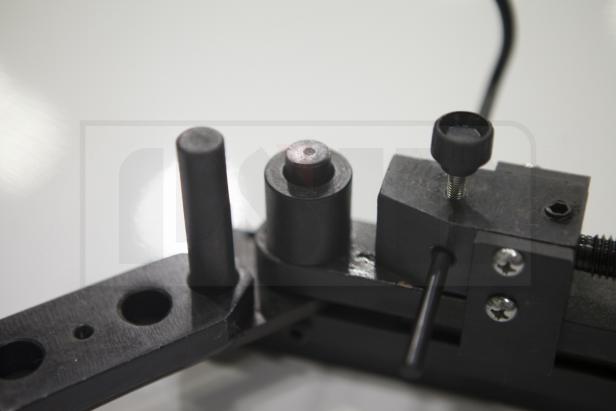

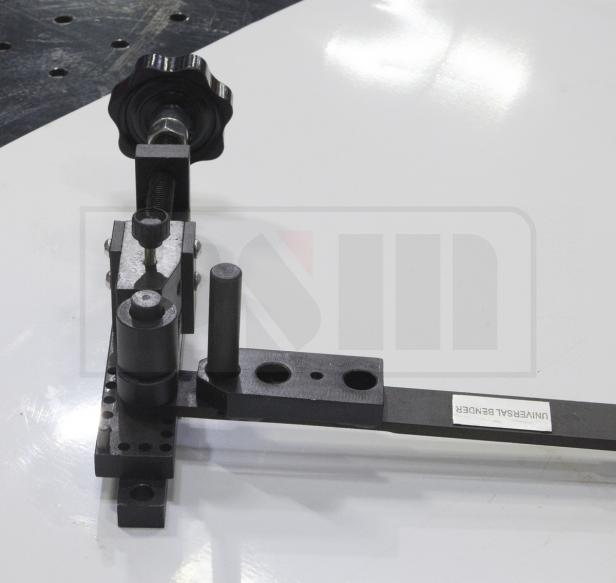

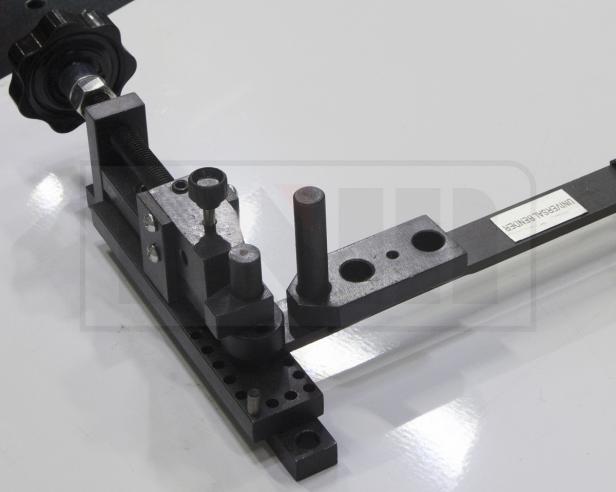

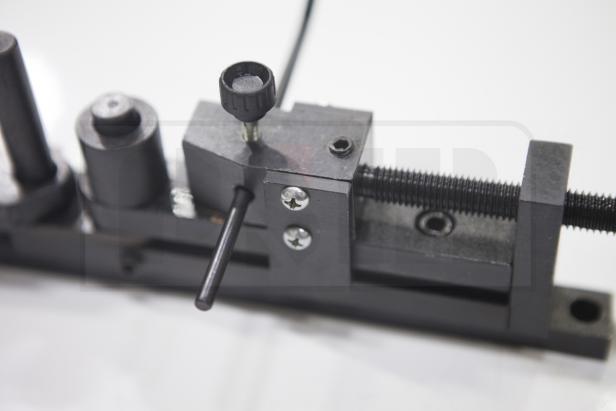

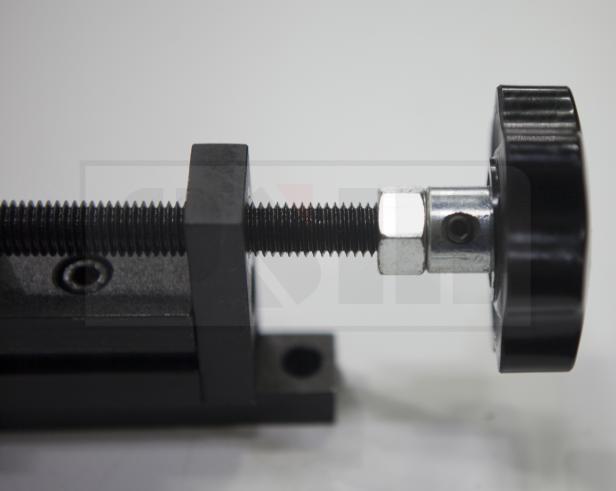

Универсальный Минитрубогиб STALEX

Универсальный минитрубогиб незаменим в производстве скобяных изделий, катушек, крючков, а также для проволочной формовки. С помощью этого инструмента можно изгибать проволоку и прутья под острыми углами разной величины.
Это оборудование востребовано в производственных цехах, в маленьких мастерских и на стройплощадках.

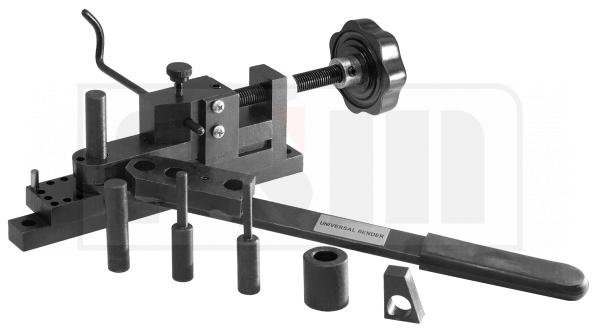

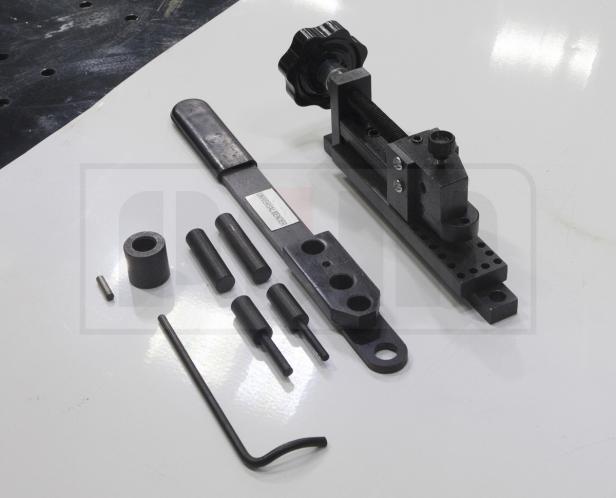

1. Трубогиб
2. Ручка трубогиба
3. Вал короткий
4. Вал полудюймовый
5. Инструмент измерительный (согласно комплектации)
6. Шпилька фиксирующая
7. Вал три шестнадцатых дюйма
8. Вал четвертьдюймовый
9. Кольцо дюймовое
10. Матрица угловая

С помощью данного трубогиба можно создавать отверстия по центру, S-формы, изгибать петли, змеевики.
Перед началом работы трубогиб необходимо закрепить с помощью верстака или Т-образного паза надежно зафиксированного станка.
Для производства отверстий заготовка помещается между зажимом и валом. Чтобы изготовить параллельные изгибы она придерживается пальцем, после чего ручка поворачивается по часовой стрелке до полного оборота (360 градусов) заготовки.
Чтобы изогнуть змеевик или петлю необходимо приподнять заготовку во время сгибания.
При изготовлении змеевика можно применить распорную деталь для производства нескольких изгибов. При этом интервалы между петлями должны быть равномерными. Чтобы сделать S-форму, надо укрепить заготовку на ручке короткого вала, надежно ее зафиксировать, затем совершить изгиб по часовой стрелке. Для осуществления следующего изгиба следует осуществить те же дейсвия, но в противоположном направлении.
Для сгиба двух и более заготовок равной длины целесообразно применить измерительный инструмент. Необходимо закрепить измеритель на трубогибе. От инструмента до конца измерителя должно быть расстояние равное длине заготовки. После этого закрепляется зажим.
При осуществлении гибки заготовки, которая имеет квадратную форму, следует пользоваться измерительным инструментом.
