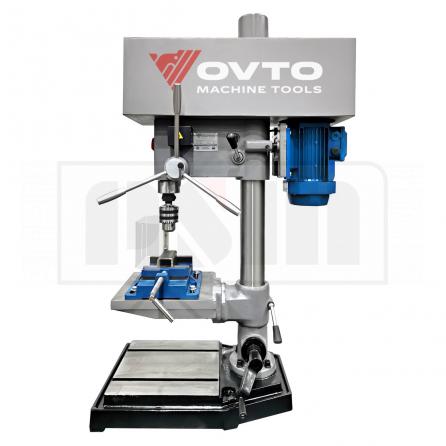

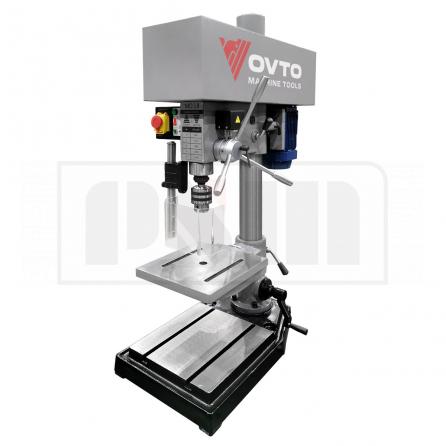

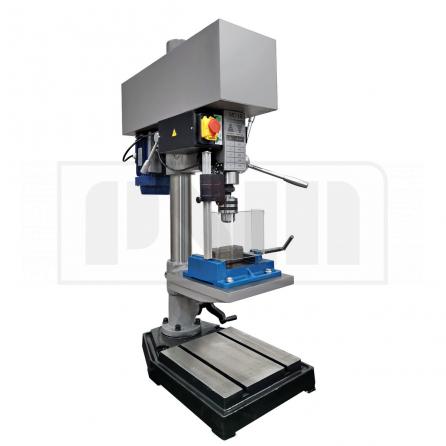

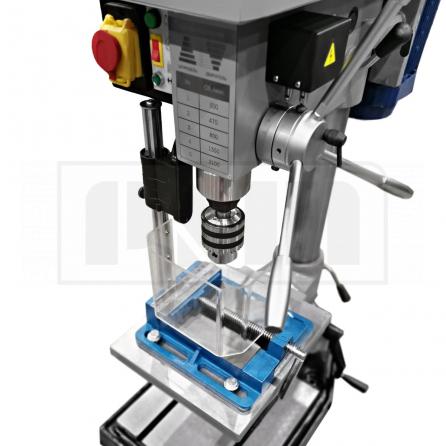

Настольно-сверлильный резьбонарезной станок OVTO MD-18

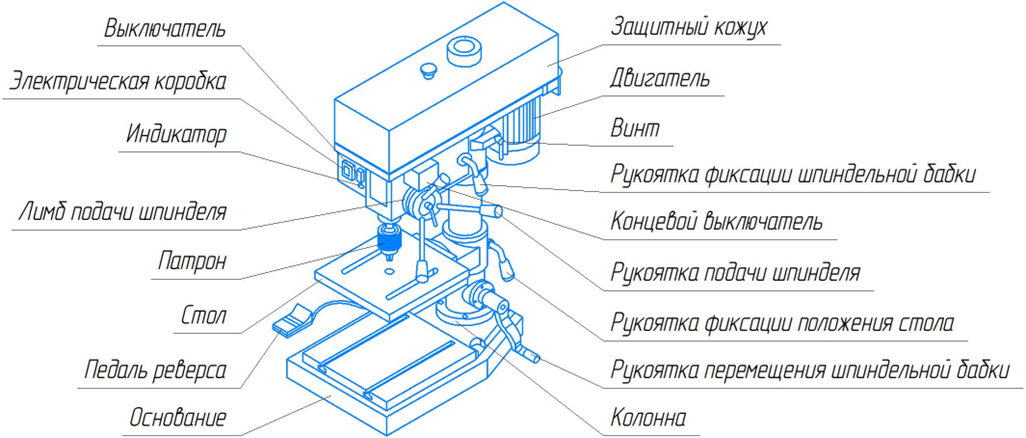

СОСТАВ СТАНКА

ЭЛЕКТРООБОРУДОВАНИЕ

Электрооборудование станка рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц. Пусковая и защитная аппаратура смонтированы в плите станка.

Привод станка

Для привода шпинделя используется асинхронный трехфазный электродвигатель мощностью 1,1 кВт и номинальной частотой вращения 1500 об/мин.

Блокировки

При вращении двигателя в одну сторону включение его в другую сторону невозможно.

Защита

Электрооборудование станка защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.

СИСТЕМА СМАЗКИ

Рекомендуемый смазочный материал: Консистентная смазка ЦИАТИМ-203.

Подшипник шкива шпинделя и подшипник шпинделя необходимо регулярно смазывать консистентной смазкой ЦИАТИМ-203.

Смазку других трущихся частей выполнять путем внесения консистентной смазки ЦИАТИМ-203 в шкив шпинделя и втулку шпинделя.

Поверхности рабочего стола и колонны подлежат ежедневной очистке и обработке консистентной смазкой ЦИАТИМ-203.

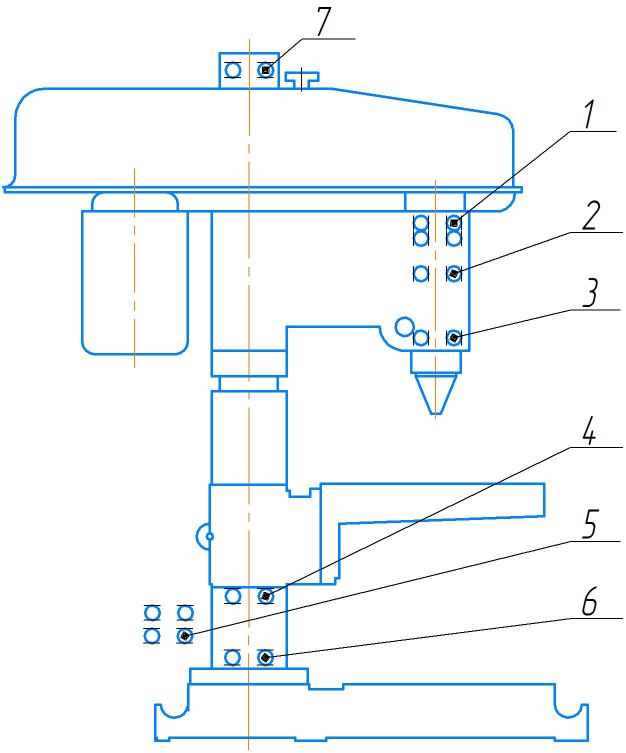

1    Шкив шпинделя
2    Втулка шпинделя
3    Втулка шпинделя
4    Подъемный винт
5    Коническая шестерня
6    Подъемный винт
7    Опорный стержень

ПОРЯДОК УСТАНОВКИ

Станок поставляется на паллете в закрытом ящике.

Для транспортировки используйте погрузчик или ручную тележку. Убедитесь, что станок не может опрокинуться или упасть во время транспортировки.

Станок предназначен для работы в закрытых помещениях и должен быть прикручен к тумбе или прочному рабочему верстаку.

ВНИМАНИЕ: По соображениям конструктивной жесткости станка сверлильная головка установлена на стойке на заводе-изготовителе. Производитель не принимает претензии в случае демонтажа сверлильной головки.

При распаковке в случае обнаружения повреждений - немедленно известите об этом поставщика. Эксплуатация станка с обнаруженными повреждениями категорически запрещена.
Утилизируйте упаковку в соответствие требованиям нормативных актов, действующим на территории вашего региона.

Открутите станок от транспортировочной упаковки.

Установите станок на тумбу или прочный верстак и зафиксируйте положение болтами.

Произведите очистку всех защищенных поверхностей при помощи ветоши, смоченной уайтспиритом и обезжиривателем поочередно.

Прикрутите рукоятки опускания пиноли.

Установите рукоятку фиксации положения стола.

Осторожно: Станок тяжелый!

Удостоверьтесь в достаточной грузоподъемности и нормальном состоянии ваших подъемных устройств.
Никогда не становитесь под подвешенный груз.

Аккуратно поставьте станок на тумбу или прочный верстак.

Закрепите болтами станок и тумбу или верстак. Убедитесь в том, что станок не может опрокинуться!
Используйте уровень, чтобы убедиться в ровности стола.

Для сохранения точности обработки станок должен быть выровнен.

Подключение электропитания и любых используемых удлинительных шнуров должно соответствовать применимым правилам. Напряжение электропитания должно соответствовать информации на табличке, закрепленной на станке. Все подключения и ремонтные работы с электрооборудованием должны проводиться только квалифицированными электриками.

ПОДГОТОВКА К ПУСКУ

1. Перед началом эксплуатации станка необходимо внимательно изучить руководство по эксплуатации и конструкцию станка, его органы управления и электрическую схему т.д.
2. Перед началом эксплуатации станка необходимо выполнить смазку станка в соответствии со схемой смазки, проверить крепление шпиндельной бабки на колонне, плавность хода шпинделя и исправность электрической системы.
3. Не помещать пальцы в положение, в котором они могут контактировать со сверлом во время работы станка.
4. Не натягивать кабель питания станка.
5. Не отходить от станка до его полной остановки.
6. Не выполнять посторонних работ на рабочем столе станка во избежание его повреждений.

ПОРЯДОК РАБОТЫ

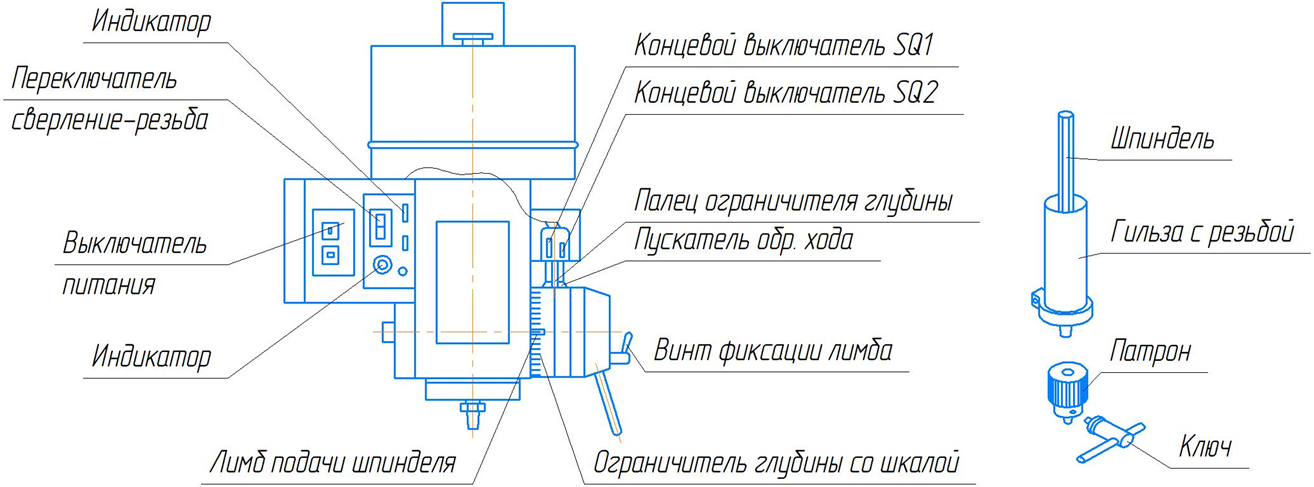

Органы управления

ВНИМАНИЕ! Перед настройкой станка необходимо его обесточить.

Изменение скорости вращения шпинделя

•    Ослабьте фиксатор кожуха ремня и откройте кожух.
•    Затем ослабьте винт и переместите двигатель в переднюю часть станка, чтобы уменьшить натяжение ремня.
•    Переместите ремень на нужный шкив, чтобы установить требуемую скорость.
•    Переместить двигатель, чтобы создать натяжение и затянуть натяжной винт ремня.

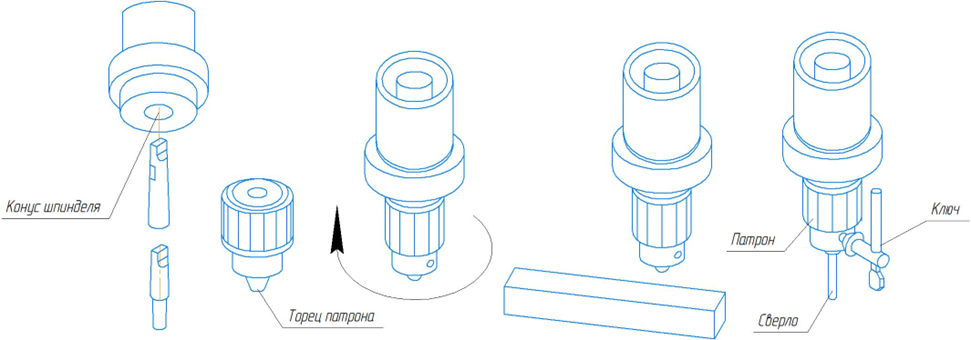

Установка патрона


•    Очистить коническое отверстие в патроне и конец шпинделя чистой тканью.
•    Вставьте оправку в патрон.
•    Повернуть втулку патрона по часовой стрелке, чтобы полностью открыть зажимы в патроне.
•    Слегка постучать по торцу патрона деревянным брусом, чтобы обеспечить правильную посадку патрона на шпинделе.

Установка сверла

•    Раскрутить кулачки
•    Открыть зажим патрона по диаметру сверла. Вставить сверло в патрон.
•    Убедиться, что сверло находится в центре патрона перед затягиванием патрона ключом. Затянуть сверло достаточно, чтобы оно не проворачивалось в кулачках во время сверления.
•    Затягивание патрона выполняется ключом по часовой стрелке, ослабление – ключом против часовой стрелки.
•    ВНИМАНИЕ: При установке или съеме сверла его следует придерживать руками, чтобы избежать его падения!

Подъем, опускание рабочего стола

Ослабить стопорную рукоятку.
Поднять стол на требуемую высоту, перемещая его вдоль колонны , затем затянуть стопорную рукоятку вручную.

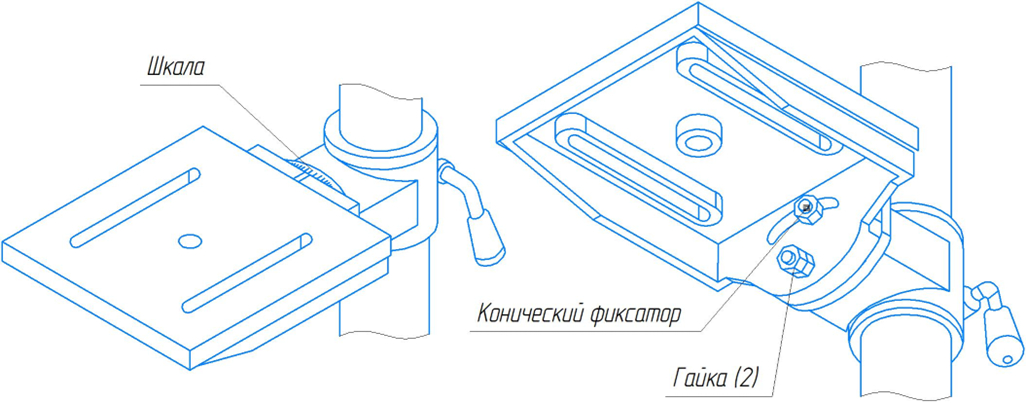

Вращение или наклон рабочего стола

Ослабить гайку фиксации наклона и крепежную гайку подъемного стола ключом.
Установить стол в необходимое положение по шкале
Затянуть гайки.

Фиксация заготовки

Для фиксации заготовки использовать прижимные пластины или сверлильные тиски, не удерживать заготовку руками.
