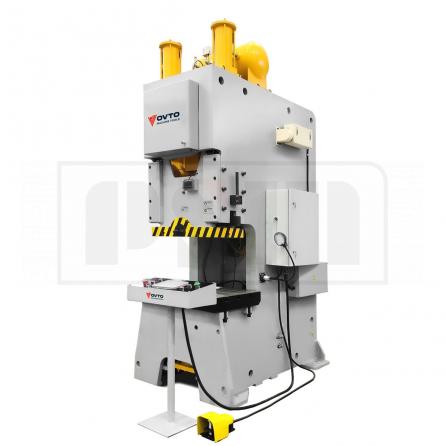

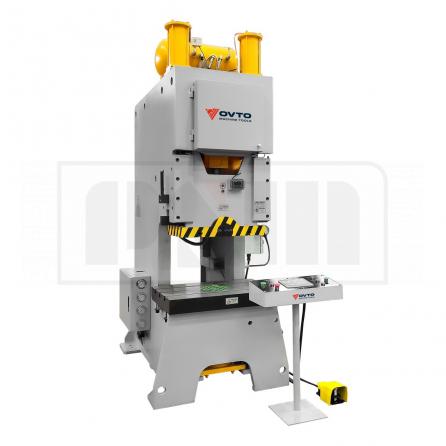

Пресс кривошипный OVTO PK-2163
Применяется для серийного или мелкосерийного изготовления деталей из листового, полосового и ленточного материала посредством операций холодной штамповки при использовании пресс форм, таких как - вырубка, пробивка, неглубокая вытяжки, гибки и т.п.
Пресс механический широкоуниверсальный и предназначен для использования в различных отраслях промышленности.
Станина пресса - сварная из листов предварительно разрезанных на плазморезном оборудовании и обработанных на расточном станке. Сварные швы прошли термическую обработку.
Стол пресса механического заварен в станину, имеет Т-образные пазы для крепления прессовой оснастки и увеличенные размеры отверстия для проваливания штампуемых деталей.
Привод состоит из зубчатой и клиноременной передачи. Пресс оснащен муфтой-тормозом фрикционного типа, с металлокерамическими дисками, погруженными при работе в масляную ванну, что способствует их охлаждению и более долговечному сроку эксплуатации.

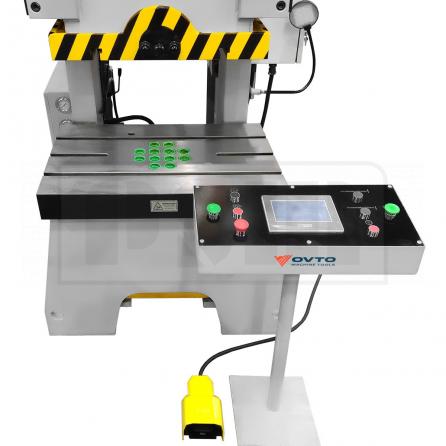

Управление работой пресса осуществляется через муфту-тормоз и пневматический сдвоенный распределитель. Приводится в действие с кнопочного пульта, размещенном на станине, при помощи кнопок двурукого управления, с выносного пульта, либо с педали.

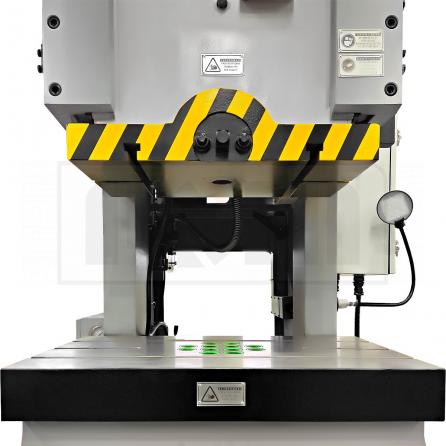

Ползун изготовлен из отливки,имеет восемь предварительно шлифованных направляющих установленных в станине пресса. Благодаря такой конструкции ползуна ,достигается высокая точность и возможность использования крупных штампов.
Для уравновешивания массы штампа и ползуна используются два пневмоцилиндра в верхней части станины кривошипного пресса. В целях избежания перегрузки на ползуне в конструкции пресса применяется предохранитель гидравлического типа.
На прессе механическом применяется установлена автоматичская система смазки для подачи жидкой смазки с возможностью электрической регулировки подачи.
Пресс может быть оснащен для автоматической работы в составе линии, механическим выталкивателем (маркетом), пневмоподушкой, правильным разматывающим устройством и устройством подачи.
| Номинальное усилие пресса, кН | 630 |
| Ход при номинальном усилии, мм | 4 |
| Ход ползуна, мм | 10-150 |
| Число ходов в минуту | 60-80 |
| Наибольшее расстояние между подштамповой плитой и ползуном в его нижнем положении при наибольшем ходе, мм | 300 |
| Диапазон регулировки по высоте, мм | 80 |
| Расстояние от оси ползуна до станины, мм | 300 |
| Расстояние между стойками в свету, мм | 620 |
| Размеры подштамповой плиты, мм | 900х580 |
| Толщина подштамповой плиты, мм | 110 |
| Размеры отверстия в подштамповой плите, мм | ∅200x40x∅180 |
| Размеры ползуна, мм | 680х400 |
| Размеры отверстия в ползуне под хвостик, мм | ∅50 |
| Мощность главного двигателя, кВт | 7,5 |
| Габариты (ДxШxВ), мм | 1680x1260x3050 |
| Масса, кг | 6500 |
сроки поставки уточняйте у менеджеров
