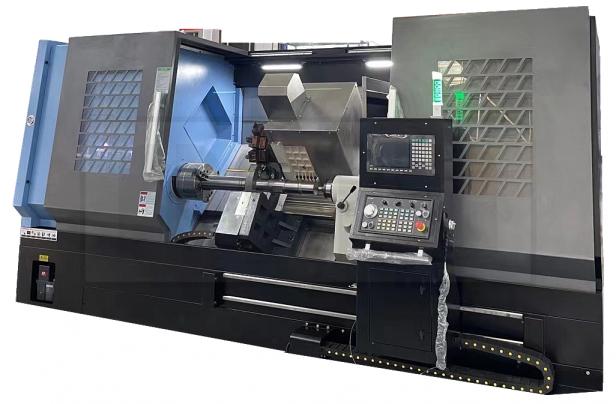

MetalTec TC 70/2100 Токарные обрабатывающие центры MetalTec TC 70
А2-11
Торец шпинделя55/55
Ширина направляющих X/Z3
Количество кулачков92 мм
Отверстие в патроне
- Описание
- Характеристики
| Торец шпинделя | А2-11 |
| Расстояние между центрами | 2100 мм |
| Максимальный диаметр над станиной | Φ780 мм |
| Максимальный диаметр над суппортом | Φ500 мм |
| Ширина направляющих X/Z | 55/55 |
| Шарико-винтовые пары | 5008 / 6312 |
| Скорость вращения шпинделя | 2000 об/мин |
| Мощность мотора шпинделя | 22 кВт |
| Отверстие шпинделя | 105 мм |
| Ось С индексация | ≤0.003° |
| Поворот на 30 градусов | 0,15-0,2 сек. |
| Количество кулачков | 3 |
| Тип патрона | Гидравлический |
| Диаметр патрона | 12 дюймов (300 мм) |
| Отверстие в патроне | 92 мм |
| Револьверная головка | Сервоприводная |
| Количество позиций инструмента | 12 |
| Оптимальное время смены позиции инструмента | 0,55 сек |
| Размер призматического инструмента | 32х32 мм |
| Размер расточного инструмента | D.50 мм |
| Цанги приводного инструмента | ER32 |
| Мощность приводного инструмента | 5.5 - 7.5 кВт |
| Максимальная скорость вращения приводного инструмента BMT 65 | 5 000 об./мин |
| Перемещение по оси X | 350 |
| Перемещение по оси Z | 2000 |
| Перемещение по оси Y (Ось Y устанавливается опционально) | ± 75 мм |
| Пиноль задней бабки | Гидравлическая |
| Диаметр | 150 мм |
| Ход пиноли | 150 мм |
| Конус пиноли | МТ5 |
| Перемещение задней бабки | 1900 мм |
| Ускоренное перемещение по осям X/Z | 12 м/мин |
| Мощность серводвигателей оси X/Y/Z | 12 Nm |
| Точность позиционирования X/Z | ≤X:0.008 Z:0.008 |
| Точность повторного позиционирования X/Z | ≤X:0.004 Z:0.004 |
| Можность насоса СОЖ | 750 Вт |
| Производительность насоса СОЖ | 4м³/ч |
| Габаритные размеры оборудования в сборе | 5800 × 2250 × 2500 мм |
| Вес станка | 10100 кг. |
| Квалитет | IT 6 |
| Округлость заготовки | 0,0025 мм/ d75 мм |
| Постоянство диаметра обработки | 0,010 мм/ d150 мм |
| Плоскостность заготовки | 0,010 мм/ d200 мм |
| Шероховатость обрабатываемой детали | Ra 1.6 мкм (внешний диаметр) |
| Повторяемость оси С | ≤0.003° |
.
нет в наличии
сроки поставки уточняйте у менеджеров
сроки поставки уточняйте у менеджеров
Запросить предложение
