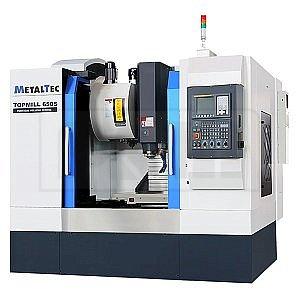

MetalTec TOPMILL 650S (ремень) Вертикальный обрабатывающий центр с ЧПУ

Name: MetalTec TOPMILL 650S (ремень) topmill 650s (ремень) Вертикальный обрабатывающий центр с ЧПУ
Brand: MetalTec
Price: 4649148
Availability: InStock

Артикул MK457611

В кредит или в рассрочку?

Добавить к сравнению

500

Наибольшая нагрузка на стол, кг

650

Перемещение по оси X, мм

450

Перемещение по оси Y, мм

510

Перемещение по оси Z, мм

MetalTec TOPMILL 650S (ремень) topmill 650s (ремень) Вертикальный обрабатывающий центр с ЧПУ

Описание
Характеристики
Комплектация

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:

КОМПЛЕКТАЦИЯ:

№	Наименование	Спецификация
1	Шпиндель	BT40
2	Магазин автосмены инструмента	BT40 - 16T
3	ШВП по оси Х	4012 / P4
4	ШВП по оси Y	4012 / P4
5	ШВП по оси Z	4012 / P4
6	Подшипник винтовой
7	Муфта
8	Насос-кулант
9	Автоматическая система смазки
10	Пневмосистема
11	Линейные направляющие квадратного сечения по оси Х	HIWIN (Тайвань)
12	Линейные направляющие квадратного сечения по оси Y	HIWIN (Тайвань)
13	Линейные направляющие квадратного сечения по оси Z	HIWIN (Тайвань)

Модель	TOPMILL 650S
Размеры рабочего стола, мм	900 x 450
Наибольшая нагрузка на стол, кг	500
T-пазы стола, мм	18 x 80 x 5
Перемещение по оси X, мм	650
Перемещение по оси Y, мм	450
Перемещение по оси Z, мм	510
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 660
Расстояние от шпинделя до колонны, мм	470
Направляющие перемещения, X / Y / Z	Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z	4012 / 4012 / 4012 / Класс точности P4
Обороты шпинделя, об/мин	8000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт	5,5 / 7,5
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	16
Максимальный вес устанавливаемого инструмента, кг	15
Максимальный диаметр устанавливаемого инструмента, мм	100
Максимальная длина устанавливаемого инструмента, мм	300
Быстрые перемещения по осям Х / Y / Z, мм/мин	24 000 / 24 000 / 20 000
Серводвигатели SIEMENS, X / Y / Z/, нм	7,5 / 7,5 / 15
Скорость обработки, мм/мин	1 - 8 000
Точность позиционирования, мм	± 0,005
Повторяемость, мм	± 0,003
Напряжение, В / Частота, Гц	380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт	9-11
Давление воздуха, МПа	0,6
Длина, мм	2350
Ширина, мм	2270
Высота, мм	2500
Вес, кг	4000

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.

Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

Обработка с поддержкой до 4 осей;
Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.
Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуациях - Safe Torque Off (STO);
Обратная связь по положению

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

Высокая технологичность;
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
