Компрессорная станция 2 в 1 с ременным приводом Metal Master MBR 22-10-500
- Описание
- Характеристики
Компрессорная станция 2 в 1 с ременным приводом Metal Master MBR 22-10-500 предназначена для производства сжатого воздуха. Компрессор оснащен системой воздушного охлаждения и отличается пониженным уровнем шума.
Компрессор состоит из полностью закрытого электродвигателя, приводящего во вращение компрессорный блок, а также систем охлаждения, смазки, регулировки и контроля. Сверху компрессор закрыт корпусом с превосходными звукоизоляционными свойствами для уменьшения уровня шума. Также в корпусе установлен шкаф электроавтоматики с микропроцессорным модулем.
В состав компрессорной станции входит ресивер объемом 500 л. Он используется в качестве временного хранилища в периоды пиковых нагрузок в системе, а также оптимизирует эффективность работы установки.
Основные преимущества
- Высокая производительность;
- Интуитивно понятный контроллер с русскоязычным интерфейсом;
- Низкий уровень шума благодаря грамотной компоновке узлов, качеству шумопоглощающих материалов и идеальной сборке;
- Низкий уровень вибрации;
- Работа 24 часа в сутки, 7 дней в неделю;
- Долгий срок службы;
- Простота и удобство обслуживания;
- Низкие эксплуатационные расходы.
Описание
Эргономичный корпус с удобным расположением основных компонентов компрессорной станции 2 в 1 с ременным приводом Metal Master серии MBR увеличивает скорость технического обслуживания и снижает простои.

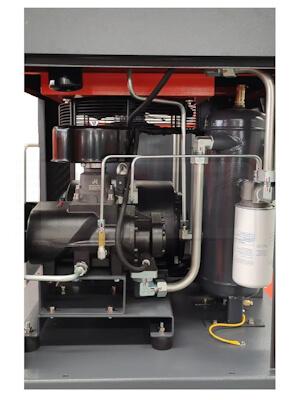

Внутри компактного корпуса расположен винтовой блок, двигатель, системы охлаждения и смазки.

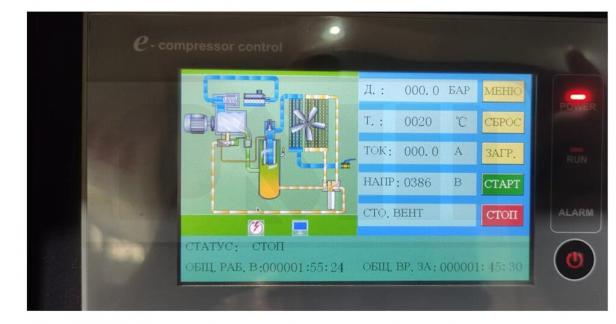

Винтовой компрессор MBR 22-10-500 оснащен системой управления с сенсорным дисплеем, позволяющим в автоматическом режиме контролировать работу оборудования в режиме реального времени. Отличительной особенностью является полностью русифицированная программа управления.

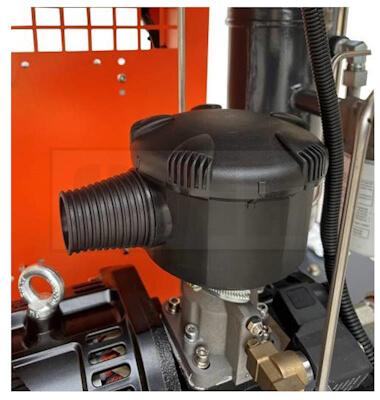

Воздушный фильтр очищает поступающий воздух от мелкой пыли, а воздушный клапан предотвращает выброс сжатого воздуха при остановке компрессора.

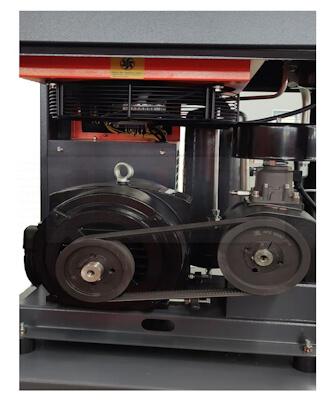

Компрессорные станции 2 в 1 Metal Master серии MBR имеют ременной привод соединения двигателя, благодаря чему достигается мягкий и плавный ход привода, минимальный уровень шума и вибрации, а также высокий КПД.

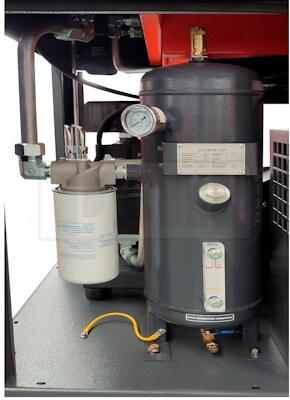

Компрессорная станция 2 в 1 с ременным приводом Metal Master серии MBR оснащена сепаратором, который очищает сжатый воздух от масла. Затем очищенное масло возвращается в систему, а очищенный сжатый воздух подается в пневмомагистраль.

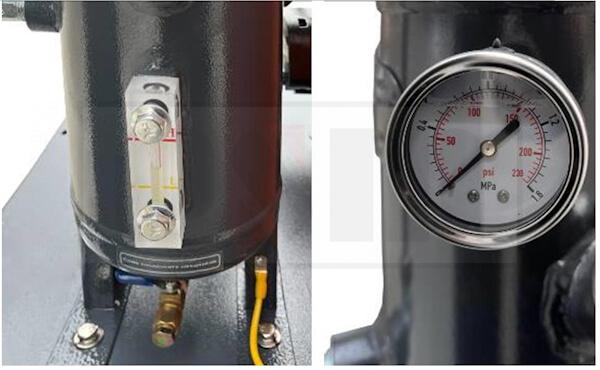

Накопительный бак сепаратора оснащен шкалой уровня масла и манометром.

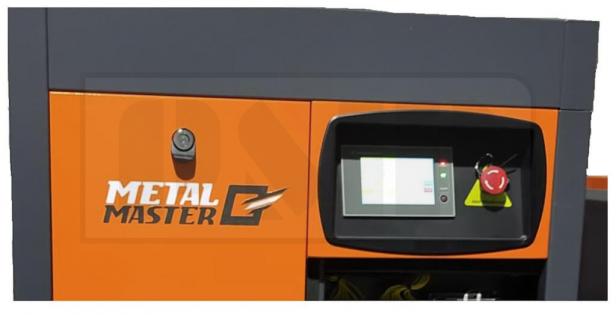

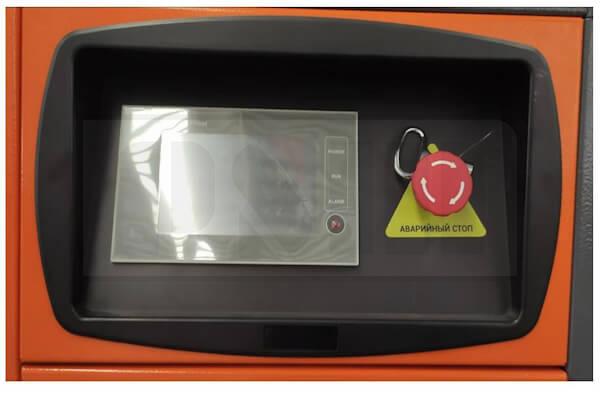

Компрессорная станция 2 в 1 с ременным приводом Metal Master MBR 22-10-500 оснащена кнопкой аварийной остановки, расположенной рядом с системой управления.

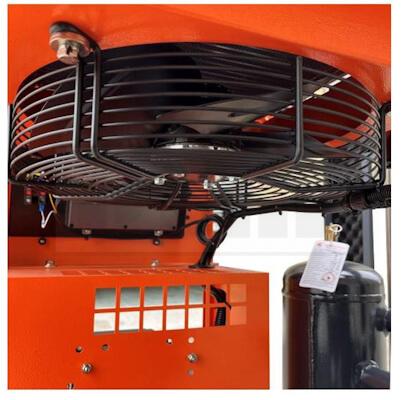

Встроенный вентилятор охлаждения включается автоматически при достижении компрессором температуры 90°С. Сжатый воздух охлаждается в радиаторе и подается на выход установки.
Компрессорная станция 2 в 1 с ременным приводом Metal Master MBR 22-10-500 оснащена ресивером объемом 500 литров. Винтовой компрессор установлен сверху на ресивере и жестко соединен с ним при помощи винтового соединения. Воздушный ресивер оснащен манометром.

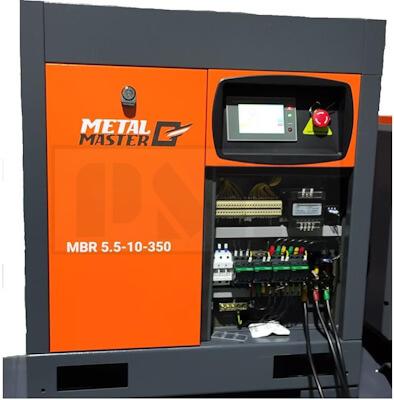

Все электрокомпоненты компрессорной станции удобно и безопасно размещены в электро-шкафу, расположенном под панелью управления.
Стандартная комплектация:
- Компрессорная станция в сборе;
- Ресивер;
- Инструкция по эксплуатации на русском языке.
Пароль доступа к настройкам:
Пользовательский пароль: 1988
Заводской пароль: 1988
| Список запасных частей и периодичность обслуживания | ||||
| Наименование | Артикул | Код 1С | Периодичность замены (ч.) | Фото |
| Масляный сепаратор для компрессоров 4кВт-7.5кВт | OS-4-7.5 | 00000021028 | 3000-4000 |  |
| Масляный сепаратор для компрессоров 11кВт-15кВт | OS-11-15 | 00000021033 | ||
| Масляный сепаратор для компрессоров 18.5кВт-22кВт | OS-18.5-22 | 00000021039 | ||
| Масляный фильтр для компрессоров 4кВт-7.5кВт | OF-4-7.5 | 00000021029 | Первая замена через 500 часов. Последующие через 3000 часов. |  |
| Масляный фильтр для компрессоров 11кВт-22кВт | OF-11-22 | 00000021040 | ||
| Воздушный фильтр для компрессоров 4кВт-7.5кВт | AF-4-7.5 | 00000021030 | 3000 |  |
| Воздушный фильтр для компрессоров 11кВт-15кВт | AF-11-15 | 00000021035 | ||
| Воздушный фильтр для компрессоров 18,5кВт | AF-18.5 | 00000021041 | ||
| Воздушный фильтр для компрессоров 22кВт | AF-22 | 00000021325 | ||
| Сменный элемент линейного фильтра "тип С" для компрессоров 4кВт-7,5кВт | CGF-2M3-4-7.5 | 00000021044 | 3000-4000 |  |
| Сменный элемент линейного фильтра "тип С" для компрессоров 11кВт-15кВт | CGF-3M3-11-15 | 00000021045 | ||
| Сменный элемент линейного фильтра "тип С" для компрессоров 18,5кВт-22кВт | CGF-6M3-18.5-22 | 00000021046 | ||
| Впускной клапан для компрессоров 4кВт-7.5кВт | IV-4-7.5 | 00000021031 | При выходе из строя |  |
| Впускной клапан для компрессоров 11кВт-18,5кВт | IV-11-18.5 | 00000021036 | ||
| Впускной клапан для компрессоров 22кВт | IV-22 | 00000021042 | ||
| Датчик температуры для компрессоров 4кВт-18,5кВт | TS-4-18.5 | 00000021032 | При выходе из строя |  |
|
Датчик температуры для компрессора 22кВт |
TS-22 | 00000021043 | ||
|
Датчик давления для компрессоров 4кВт-22кВт |
PS-4-22 | 00000021047 | При выходе из строя |  |
|
Минеральное масло (объем 4 л.) |
Total №46 | Первая замена через 500 часов. Последующие через 2000 часов. | ||
| Мощность, кВт | 22 |
| Номинальное давление, бар | 10 |
| Объем ресивера, л | 500 |
| Производительность, м3/мин | 2,9 |
| Класс чистоты воздуха по ISO 8573-1 | 4 |
| Тип привода | Реенной |
| Регулировка скорости | Постоянная |
| Напряжение, В | 380 / 50 Гц |
| Тип компрессора | Винтовой |
| Уровень шума, дБ | 72±3 |
| Диаметр соединения | 3/4'' |
| Масса нетто, кг | 870 |
| Масса брутто, кг | 880 |
| Габаритные размеры (Д×Ш×В), мм | 1920×870×1900 |
| Размеры упаковки (Д×Ш×В), мм | 1970×920×2050 |
поставки прекращены
