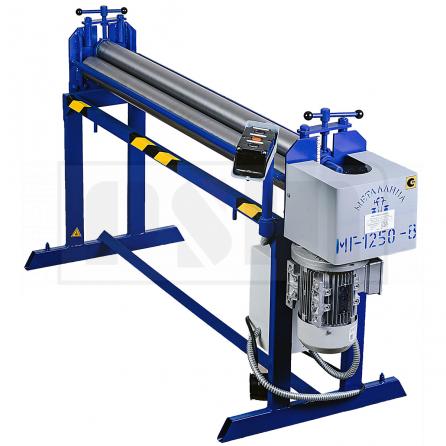

Металлица МГ-2000-В Вальцы Электромеханические трехвалковые

Вальцы трехвалковые электромеханические МГ-2000-В со съёмным верхним валом и ручным прижимом предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата категория размещения 3 по ГОСТ 15150-69.

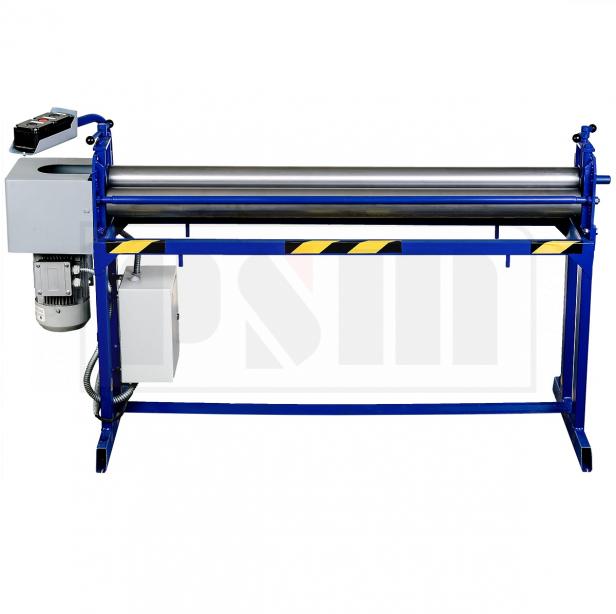

Вальцы трёхвалковые электромеханические МГ-2000-В состоят из следующих основных частей:

1. основание — рама
2. щечки
3. прижимная балка
4. прижимной вал
5. опорные валы
6. стяжные шпильки
7. прижимной винт
8. фиксирующая гайка
9. выносной пульт
10. электрошкаф
11. кожух электропривода
12. болт заземления
13. заготовка
14. мотор-редуктор
15. направляющие чалок.

1. Установка вальцов трёхвалковых электромеханических  МГ-2000-В

Вальцы  электромеханические трехвалковые МГ-2000-В должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины). Перед началом работы убедиться, что вальцы заземлёны.

Очистить валы 4 и 5 от консервирующей смазки. Внешним осмотром убедиться в целостности всех электрических соединений. Убедиться в соответствии напряжения питающей сети параметрам вальцов. После чего приступить к обкатке вальцов на холостом ходу в течение 30 минут.

2. Принцип работы МГ-2000-В

С помощью прижимных винтов 7 поднять  вверх прижимной вал 4. Вальцуемый лист 13 расположить между опорными 5 и прижимным 4 валами (рис.2) (заготовка должна располагаться параллельно валам). Далее равномерным вращением прижимных винтов 7 опускаем постепенно ( ½ оборота) прижимной вал 4 на величину, необходимую для формирования требуемого радиуса  вальцевания. Вальцевание листа осуществляется вращением электромеханического привода (связанного с опорными валами через шестерни ), при помощи нажатия реверсивных педалей 16 на выносном пульте 9. Аварийное выключение вальцов осуществляется через кнопку «СТОП» 14. Для извлечения заготовки 13 возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабить фиксирующую гайку 8, на прижимной балке 3 и вывести из зацепления винт 7 подъёмного устройства.
