ПромСтройМаш МА4134 Молот кузнечный ковочный А

Артикул TDPK030050
Добавить к сравнению
250
Номинальный вес падающих частей, кг
162
Число ударов бойка в минуту
645
Энергия удара, не менее, кгс*м
220
Длина зеркала бойков, мм:

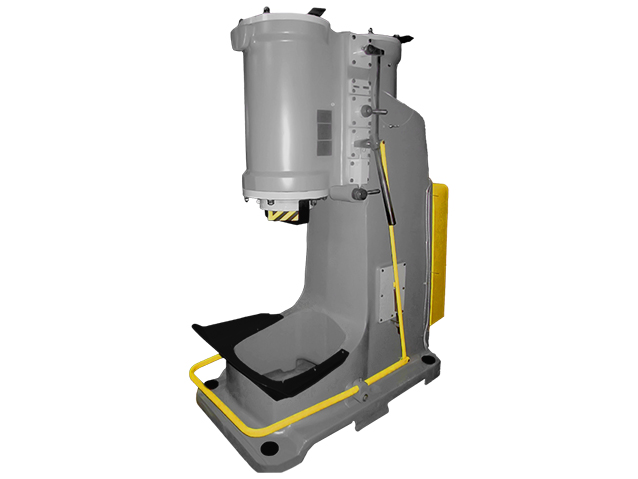

ПромСтройМаш МА4134 Молот кузнечный ковочный  А
Молот ковочный модели МА4134. Вид сзади
Молот ковочный модели МА4134. Вид сбоку
Молот ковочный модели МА4134. Вид спереди
ПромСтройМаш МА4134 Молот кузнечный ковочный  А
Молот ковочный модели МА4134. Вид сзади
Молот ковочный модели МА4134. Вид сбоку
Молот ковочный модели МА4134. Вид спереди
  • Описание
  • Характеристики

Главными достоинствами молота модели МА 4134А являются:

  • высокие энергетические качества
  • совершенная управляемость молота
  • точная регулировка энергии удара бабы
  • доступность работы на молоте с трех сторон
  • простота ухода за молотом

Молота модели МА 4134А перевозятся в транспортном положении лежа, на деревянных брусьях.
Шабот поставляется отдельно, он упаковывается в деревянный ящик. В ящике с шаботом дополнительно находится ЗиП, насос «ILC» серии СМЕ, электрошкаф.
Основное климатическое исполнение молота УХЛ 4 по ГОСТ 15151-69.
Молота ковочные модели МА4134А соответствуют ГОСТ 12.2.017-93; ГОСТ 12.2.017.2-89 и техническим условиям ТУ 3825-001-81244053-2010.



Общий вид и расположение составных частей молота МА4134

Общий вид и расположение составных частей молота  МА4134

  1. МА4134А-11-001 Станина
  2. МА4134А-12-001 Шабот
  3. МА4134А-21-001 Привод
  4. МА4134А-41-001 Управление
  5. МА4134А-42-001 Педаль с ограждением
  6. МА4134А-71-001 Ограждение
  7. МА4134А-81-001 Маслопровод
  8. МА4134А-91-001 Электрооборудование

расположение органов управления молота МА4134

расположение органов управления молота  МА4134

  1. Педаль ножного управления молотом
  2. Рукоятка ручного управления
  3. Рукоятка поворота среднего (атмосферного) крана
  4. Рукоятка механизма для удержания бабы в верхнем положении
  5. Кнопочная станция включения и выключения электродвигателя привода
  6. Таблица положений рукояток управления на различных режимах работы молота
  7. Таблица символов, используемых на молоте для осуществления смазки

Станина кузнечного молота МА4134

Станина кузнечного молота МА4134 - цельнолитая чугунная фасонная отливка - является базой как для монтажа всех узлов, так и для осуществления механических, энергетических и технологических функций молота. Рабочий и компрессорный цилиндры соединены между собой каналами. Взаимосвязь между цилиндрами и связь цилиндров с атмосферой достигается посредством кранов, положение которых устанавливается рукояткой управления (или педалью) и рукояткой среднего крана.

Для удобства потребителей и расширения технологических возможностей предусмотрено комбинированное управление молотом: ручное от рукоятки управления и ножное (педальное). С целью облегчения управления молотом шарниры рычагов, тяг, педаль и краны установлены на подшипниках качения. Баба молота приводится в движение воздухом, нагнетаемым в полости рабочего цилиндра поршнем компрессора. Возвратно-поступательное движение сообщается поршню компрессора кривошипно-шатунным механизмом, получающим вращение от асинхронного короткозамкнутого электродвигателя через клиноременную и закрытую зубчатую передачи.

Буферное устройство молота МА4134

Буферное устройство молота  МА4134

Для предотвращения ударов бабы о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство. При подъеме бабы до кромки «К» канала «А» оставшийся между верхним торцом бабы и крышкой воздух в полости «П» образует буфер, препятствующий удару бабы о крышку и способствующий ускорению возврата бабы из верхнего крайнего положения.

Воздухопополнение цилиндров молота МА4134

Воздухопополнение цилиндров молота  МА4134

Воздухопополнение верхней и нижней полостей цилиндров осуществляется снизу через внутреннюю полость поршня компрессора, окно «Д» в поршне компрессора, отверстий «Б» в штоке поршня и отверстий «К» в цилиндре компрессора, которые, совмещаясь в крайних верхнем и нижнем положениях поршня, последовательно сообщают верхнюю и нижнюю полости компрессорного и рабочего цилиндров с атмосферой

Палец шатуна

Палец шатуна  МА4134

Поверхность пальца А служащего для соединения шатуна с поршнем компрессора, является дорожкой качения игл игольчатых подшипников Б. Для предохранения от вытекания смазки и попадания инородных частиц подшипники защищены кольцами В.

Эскизы бойков молота МА4134А

Боёк верхний молота   МА4134
Боёк верхний
Боёк верхний молота  МА4134
Боёк нижний

Букса бабы и букса компрессора молота МА4134А

Букса бабы и букса компрессора молота МА4134

Букса бабы поз.1 на служит направляющей для бабы поз.2, а также нижней крышкой рабочего цилиндра, а букса компрессора поз.4 на рис.9 - направляющей поршня поз. 3 и нижней крышкой компрессорного цилиндра. С целью предохранения от вращения и направления движения бабы в буксу бабы вмонтированы чугунные термообработанные планки «П». Для уплотнения штока бабы и штока поршня компрессора в буксах сделаны кольцевые выточки, в которые монтируются чугунные сухари и сегменты для бабы и кольцо разрезное для буксы компрессора, стягиваемые пружинами. От выпадания при монтаже сегменты и кольцо разрезное предохраняются стопорными винтами «С», которые в буксе компрессора фиксируются от самоотвинчивания шплинтами Ш

Устройство для удержания бабы молота МА4134А в верхнем положении.

Устройство для удержания бабы  молота МА4134А в верхнем положении.

Устройство кузнечного молота МА4134А для удержания бабы в верхнем положении обеспечивает безопасность при выполнении ремонтных и наладочных работ. Принцип работы устройства следующий: на режиме «Держание бабы на весу», рукоятка «Р» переводится влево на 180° Упор «У», вмонтированный в буксе бабы, концом входит под нижний торец бабы. Одновременно толкатель «Т» нажимает на конечный выключатель «В» и цепь пуска электродвигателя разрывается. Средний (атмосферный) кран при этом необходимо оставить в положении «Закрыт». Вновь молот может быть включен только при возврате рукоятки «Р» в первоначальное положение поворотом на 180° вправо. Баба под действием собственного веса опустится на нижний боек. Самопроизвольное смещение рукоятки из крайних положений предупреждается шариковым фиксатором «Ш».

Кинематическая схема кузнечного молота МА4134

Кинематическая схема   молота МА4134

Куда входит

Поз

Число зубьев шестерен

Расчетный диаметр шкива, мм

Число оборотов в минуту

Модуль шестерен, мм

Угол наклона зубьев шестерен

Ширина обода зубчатого колеса, мм

Материал

Показатели свойств материалов

Привод

1

16

-

750

5

120

160

Сталь 40Х

29+35 НРСэ

Привод

2

79

-

152

5

120

150

Отливка 45

24+29 НРСэ

Привод

3

-

530

750

-

-

-

Чугун СЧ-20

-

Привод

4

-

278

1500 (синхр.)

-

-

-

Чугун СЧ-20

-

Монтаж и установка молота МА4134

Молот кузнечный МА4134 устанавливается на фундамент, выполненный в соответствии со строительным заданием на проектирование фундамента. Глубина заложения, площадь подошвы и необходимость армирования устанавливаются проектно-строительной организацией

Монтаж и установка молота  МА4134

В зависимости от качества грунта, уровня грунтовых вод и других местных условий.

  • Прокладку под шабот изготовить из строганных деревянных брусьев твердой породы (дуб, бук) влажностью 20.. .25%.
  • Установку шабота на прокладку производить по уровню.
  • Отклонение от горизонтальности опорной плоскости паза под хвостовик нижнего бойка не более 0,2 мм на 1000 мм.



    Наименование

    Материал

    Кол-во

    1

    Гайка М36.6.05 ГОСТ 5927-70

    Сталь 3

    12

    2

    Шайба 10x85x130 (Двну1р. - 42)

    Ст3

    6

    3

    БолтМ36х1670

    Ст3

    6

    4

    Шайба 090x10 (Двну1р. - 42)

    Ст3

    6

    5

    Болт Ml6x500

    Ст3

    4

    6

    Клин 35x85x300

    Дуб

    64

    7

    Брус 130x150x1030

    -ii-

    6

    8

    Брус 130x130x1030

    -ii-

    1

    9

    Брус 50x100x1000

    -ii-

    4

    10

    Гайка М16.6.05 ГОСТ 5927-70

    Ст3

    4

    11

    Шайба 16 ГОСТ 11371-78

    Ст3

    4

Режимы работы молота МА4134А

Режимы работы молота МА4134А

Холостой ход

Нижняя и верхняя полости компрессора работают на выхлоп в атмосферу, при этом рукоятка управления занимает вертикальное положение, педаль «Р» - в крайнем верхнем положении, а рукоятка среднего (атмосферного) крана - положение «Открыт». При этом окна среднего крана и канал «М» в станине должны совпадать. Холостой ход применяется при пуске молота и в кратковременные периоды ожидания нагретых заготовок.

Держание бабы на весу.

Держание бабы на весу достигается кузнечным  молотом МА4134 поворотом рычага среднего (атмосферного) крана в положение «Закрыт» при вертикальном положении рукоятки управления (педаль «Р» - в крайнем верхнем положении). При этом средний (атмосферный) кран перекрывает выхлопное отверстие «М» нижней полости компрессорного цилиндра (НПКЦ). Компрессор через окна 1 и 2 рубашки нижнего крана нагнетает воздух в камеру нагнетательного и всасывающего клапанов и среднего крана (КНВКСК), открывает нагнетательный прямоточный клапан НТК, поступает в камеру нагнетательного и предохранительного клапанов и через окна 3 и 4 рубашки нижнего крана - в нижнюю полость рабочего цилиндра (НПРЦ) и поднимает бабу. Находящийся между верхним торцом бабы и крышкой рабочего цилиндра воздух при подъеме бабы вытесняется в атмосферу (внутренние полости станины) через окна 5, 7 и 8 рубашки верхнего крана. При ходе поршня компрессора вверх воздух из верхней полости компрессорного цилиндра (ВПКЦ) сбрасывается в атмосферу через окна 8 и 9 рубашки верхнего крана.

Автоматические удары

Автоматические удары молотом МА4134 достигаются поворотом рукоятки управления вправо или перемещением педали Р вниз. При этом молот делает повторяющиеся удары, сила которых зависит от величины поворота рукоятки управления или величины нажатия педали. В данном случае цилиндры молотов через окна 7, 9, 1 и 10 напрямую соединяются между собой. Таким образом, при ходе поршня компрессора вниз по НПКЦ нагнетается воздух в НПРЦ для подъема бабы. В это же время в верхней полости компрессорного цилиндра (ВПКЦ), в верхней полости рабочего цилиндра (ВПРЦ) создается разрежение, также способствующее подъему бабы. При ходе поршня компрессора вверх происходит обратное явление. Баба, совершая возвратно-поступательное движение, наносит удары по поковке. Число ударов равно числу ходов поршня компрессора, т.е. числу оборотов кривошипного вала.

Единичные удары

Частным случаем автоматических ударов являются единичные удары. Исходным Положением бабы для единичного удара является «Держание бабы на весу»'. Для нанесения единичного удара рукоятка отводится вправо и быстро возвращается в исходное вертикальное положение (или педаль Р нажимается и быстро освобождается). При этом молота МА4134 производит удар, сила которого зависит от величины отклонений рукоятки или педали. Если рукоятка управления будет задержана в отклоненном положении или педаль в нижнем положении, то баба нанесет несколько ударов.

Регулирование

Регулирование натяжения ремней клиноременной передачи При восстановлении натяжения ремней клиноременной передачи от электродвигателя к промежуточному валу редуктора требуется ослабить винты крепления электродвигателя к салазкам, с помощью специальных винтов и перемещения упоров, установить электродвигатель в положение, определяемое необходимым натяжением ремней, закрепить электродвигатель.

паспорт ма4134а, молот 4134 с хранения шабот пневмомолота ма4134 кузнечный молот 4134. паспорт молота ма 4134, ма4134 палец на молот ковочный 4134 Молот пневматический МА 4134А цена. МА 4134А, паспорт молот 4134 Молот ковочный МА 4134 с массой падающих частей 250 кг паспорт молота 4134. МА 4134 молот, молот ма4134а цена молот 4134 Молот ковочный пневматический МА 4134. ьюыюЄ ьр4134, молот модели ма4134а молот пневматический ма4134А молот ма4134 паспорт. брус под шабот 160 молота, паспорт ма-4134а запчасти к молоту 4134 Молот ковочный МА4134Апроизводитель. ма4134а характеристика, паспорт на молот ма4134а паспорт молот МД4134 Паспорт молот кузнечный МА4134. скачать паспорт бесплатно ма-4134а, ма 4134а производитель ьр4134 МА4134А молот ковочный. инструкция по установке молота ма 4134, скачать бесплатно строительный чертеж железобетонного фундамента молота ма 4134 руководство молот ма4134 скачать зеркало бойка 90 х 120 молота. какой нужен фундамент для молота ма 4134, пневмомолот ма 4132и ма4134 паспорт МА 4134 Молот ковочный МА 4134. ма4134а, молот ковочный пневматический ма4134А паспорт на молот ковочный пневматический МА4134 ма 4134. технические характеристики молота ковочного пневматического модели м 4134, паспорт кузнечного молотота МД 4134 молот ковочный м4134 строительное задание на фундамент молот ма 4134. Паспорт на молот ковочный ма4134 а,

Номинальный вес падающих частей, кг250
Число ударов бойка в минуту162
Энергия удара, не менее, кгс*м645
Расстояние от оси бабы до станины (вылет), мм420 ± 10
Высота рабочей зоны в свету, мм420 ± 10
Длина зеркала бойков, мм:220
Ширина зеркала бойков, мм:90
Расстояние от зеркала нижнего бойка до уровня пола, мм750 ± 20
Диаметр цилиндра компрессора, мм400
Ход поршня компрессора340
Ход бабы (наибольший), мм550
Электродвигатель, кВт22
Оптимальное проковываемое сечение заготовки квадратной стороны (мм)90
Оптимальное проковываемое сечение заготовки, круглой-диаметром (мм)105
Длина2710
Ширина1200
Высота2600
Масса, кг8125
.
