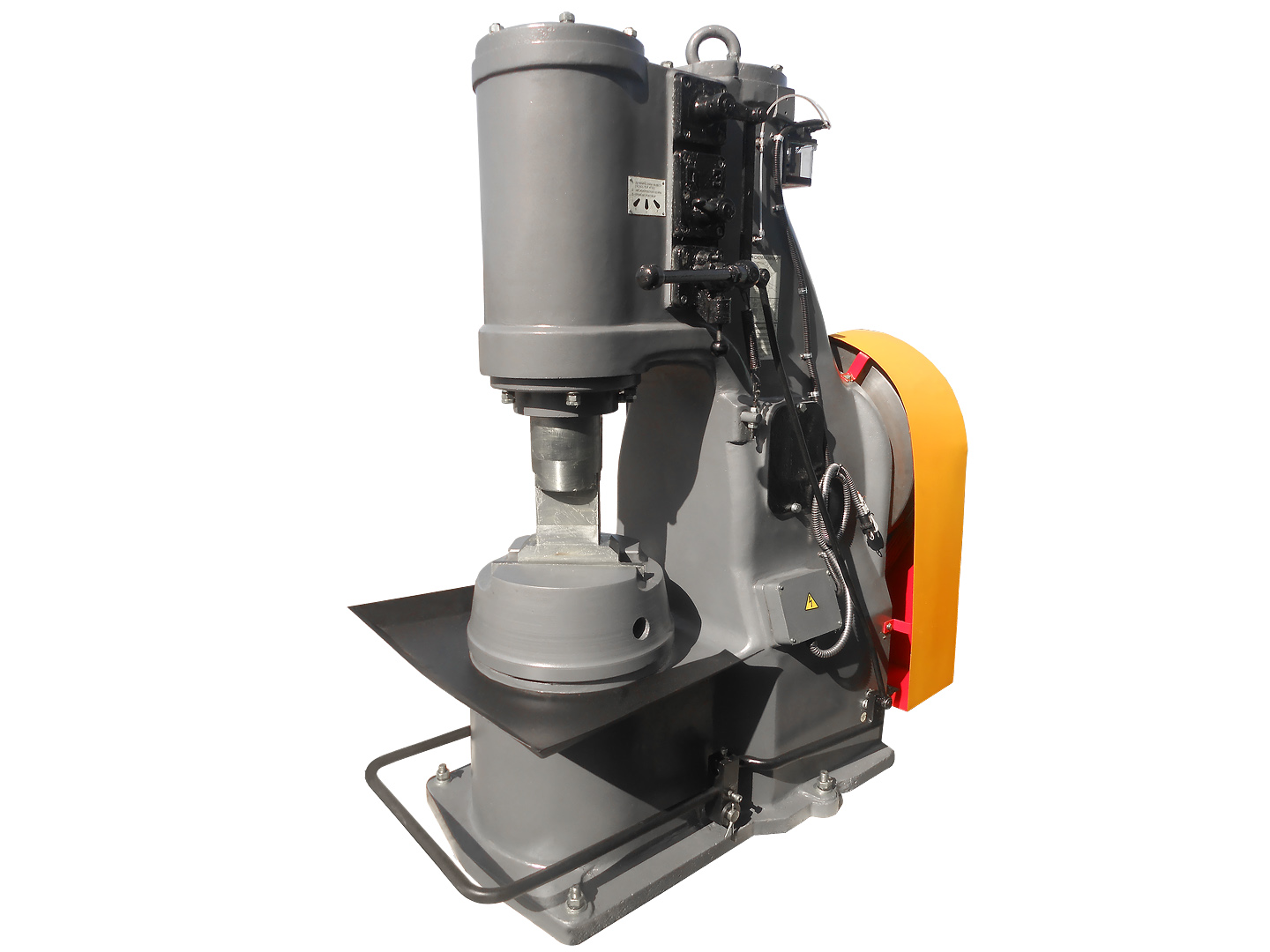

ПромСтройМаш МА4129 Молот кузнечный ковочный , А

Молот кузнечный МА4129 состоит из следующих основных узлов:

• станины (11-001);
• привода (21- 001);
• управления (41-001);
• ограждения(71-001);
• маслопровода(81-001);
• электрооборудования(91-001).

Конструкция молота кузнечного МА4129

Баба 3 приводится в движение сжатым воздухом, вырабатываемым в компрессорном цилиндре 2. Привод поршня осуществляется от индивидуального электродвигателя с короткозамкнутым ротором через клиноременную передачу и кривошипно-шатунный механизм. При отсутствии электроэнергии молот может работать от трансмиссии. Рабочий цилиндр 1 и компрессорный цилиндр 2 соединены между собой каналами. Взаимосвязь между цилиндрами и цилиндров с атмосферой достигается кранами, положение которых устанавливается рычагами управления или педалью.

Баба 3 представляет собой пустотелую кованую деталь. В верхней части ее имеется поршневой венец, в нижней части пустотелая конструкция переходит в сплошной шток.

Буферное устройство и окна воздухо-наполнения кузнечного молота МА4129А

Для предотвращения ударов бабы кузнечного молота МА4129А об верхнюю крышку рабочего цилиндра предусмотрено буферное устройство . При подъеме бабы до кромки "0" канала "С" оставшийся между поршнем бабы и крышкой воздух ("полость В") образует буфер, препятствующей удару бабы о крышку и способствующий ускорению возврата бабы из крайнего верхнего положения.

Обратный клапан предупреждает зависание бабы в верхнем крайнем положении и перегруз компрессора молота МА4129А. Клапан препятствует выходу воздуха при образовании буфера. Вместе с тем он немедленно открывается, если давление воздуха в полости "В" станет ниже, чем в канале "С".

Воздухонаполнение происходит снизу через внутреннюю полость поршня компрессора, через окно "D" в поршне компрессора, отверстия "Е" в штоке поршня и отверстия "К" в цилиндре компрессора, которые, совмещаясь в крайних верхнем и нижнем положениях поршня, последовательно сообщают верхнюю и нижнюю полости компрессора с атмосферой.

Уплотнения штока бабы и поршня компрессора кузнечного молота МА4129А

а —зазор;

1. букса бабы;
2. букса поршня компрессора;
3. сегмент;
4. пружина;
5. планка

Баба молота МА4129А фиксируется от вращения направляющими планками, вмонтированными в буксу бабы. Для уплотнения штока бабы и штока поршня компрессора в буксах сделаны кольцевые выточки, в которых монтируются чугунные сегменты и сухари, стягиваемые пружинами. По мере износа бабы, штока поршня компрессора, сухарей и сегментов, зазоры "а" уменьшаются, но могут быть восстановлены запиловкой торцов сегментов.

Кинематическая схема и схема расположения подшипников кузнечного молота МА4129А

Режимы работы молота МА4129

Молот имеет следующие режимы работы:

1. Холостой ход
2. Держание бабы на весы
3. Автоматические удары
4. Единичные удары (частный случай цикла «Автоматические удары»)
5. Прижим

Работа молота на том или ином режиме зависит от положения рукоятки 1 управления и рукоятки 2 среднего крана, которые определяют положение нижнего, верхнего и среднего кранов при различных циклах.

Рукоятка 3 фиксатора служит только для запирания бабы в верхнем положении VI при ремонтных и наладочных работах. Во время работы молота рукоятка 3, находясь в положении VII, на режимы работы не влияет.

Холостой ход (исходный цикл)

При цикле «Холостой ход» кузнечного молота МА4129 нижняя и верхняя полости компрессора работают на выпуск воздуха в атмосферу через каналы «е» и «d» верхнего крана (разрез В-В, положение 1) и каналы «m» и «h» нижнего крана (разрезы С-С и D-D, положение 1). При этом рукоятка 1 управления занимает вертикальное положение 1, а рукоятка 2 среднего крана повернута в положение V. Цикл применяется при пуске молота и при кратковременных ожиданиях заготовок.

Держание бабы на весу

Держание бабы на весу является переходным циклом от цикла «Холостой ход» и достигается поворотом рукоятки 2 среднего крана на 180о в положении IV. При этом средний кран (разрез Е-Е) перекрывает выпускное окно «Р» и выпуск воздуха в атмосферу прекращается. Воздух из нижней полости компрессорного цилиндра (НПКЦ) через окно «к» нижнего крана (разрез D-D, положение 1) нагнетается в камеру среднего крана (КСК), из нее, отжимая обратный клапан через окно «h» и «z» (разрез С-С, положение I) поступает в нижнюю полость рабочего цилиндра (НПРЦ), поднимая бабу вверх. 17 По достижении бабой верхнего положения в нижней полости рабочего цилиндра устанавливается постоянное давление. Компрессор, продолжая работать, из нижней полости нагнетает воздух в камеру среднего крана (КСК), а из нее – через клапан в камеру обратного клапана (КОК). Этот воздух частично расходуется на пополнение утечек в рабочем цилиндре, а оставшийся объем воздуха в камере среднего крана (КОК) и камере обратного клапана (КОК) всасывается НПКЦ при ходе поршня вверх. Верхняя полость компрессорного цилиндра молота МА4129 работает при этом на выпуск воздуха в атмосферу. Длительная работа на цикле «Держание бабы на весу» приводит к перегреву молота и излишней затрате энергии.

Автоматические удары

Автоматические удары являются нормальным рабочим циклом. Цикл "Автоматические удары" достигается поворотом рукоятки 1управления в положение II. При этом происходит повторяющиеся удары, сила которых зависит от угла поворота рукоятки 1управления или педали, соединенной тягами и рычагами с этой рукояткой. Средний кран закрыт - положение рукоятки 2 среднего крана IV. Нижние и верхние полости рабочего и компрессорного цилиндров соединены каналами "С" - "е"; "1"-"m" напрямую (разрезы В - В, D - D, положение II). Скорость подъема и опускания бабы молотом МА4129 зависит от резкости давлений воздуха в верхней и нижней полостях рабочего цилиндра. Число ударов бабы разно числу ходов поршня компрессора, т.е. числу оборотов кривошипного вала.

Единичные удары

Единичные удары молота МА4129 (частный случай цикла "Автоматические удары") осуществляется резким движением рукоятки 1 управления вправо до упора (положение II) и быстрым возвращением рукоятки 1 в исходное вертикальное положение 1. Происходит удар максимальной силы. Меньшему углу от положения рукоятки 1соответствует меньшей силы единичный удар.

При задержке рукоятки 1 в отклоненном положении баба нанесет несколько ударов. Кроме того кузнец должен выбрать момент для отклонения рукоятки или нажатия педали, в противном случае баба резко пойдет вверх и нанесет удар в крышку. Поэтому от работающего на молоте требуется некоторая сноровка.

Схема воздухораспределения:

Положения рукоятки 1 при циклах:
I - холостой ход, держащие бабы на весу;
II -автоматические удары, единичные удары;
III -прижим.
Положение рукоятки 2 при циклах:
IV - "Закрыто", держание бабы на весу, автоматические удары, единичные удары, прижим;
V - "Открыто", холостой ход.
Назначение окон крановых втулок:
a, c -в верхнюю полость рабочего цилиндра (ВПРЦ);
b, h - в камеру обратного клапана (КОК);

e - в верхнюю полость компрессорного цилиндра (ВПКЦ); a - в атмосферу;

f, l- в нижнюю полость рабочего цилиндра (НПРЦ);
k - в камеру среднего крана (КСК);
m- внешнюю полость компрессорного цилиндра (НПКЦ);
n- перепускного среднего крана;
p - перепускной камеры среднего крана.

Прижим

«Прижим» кузнечного молота МА4129 достигается поворотом рукоятки 1 управления в положение III. При среднем положении кран остается закрытым - положение IV рукоятки 2 среднего крана. В этого случае воздух из нижней полости компрессорного цилиндра(НПКЦ) через окна «m» и «к» (разрез D - D, положение III) поступает в камеру среднего крана (КСК) и через клапан - в камеру обратного клапана (КОК). Затем через окна «b» и «a» (разрез А - А, положение III) воздух нагнетается в верхнюю полость рабочего цилиндра(ВПРЦ) и производит давление на бабу. Верхняя полость компрессорного цилиндра (ВПКЦ) и нижняя полость рабочего цилиндра (НПРЦ) при этом соединены с атмосферой - окна "е" и"d" верхнего крана и окна "f" и "g" нижнего крала (разрезы В- В и С-С, положение III). Этот цикл обычно применяется для закручивания или загиба поковки.
