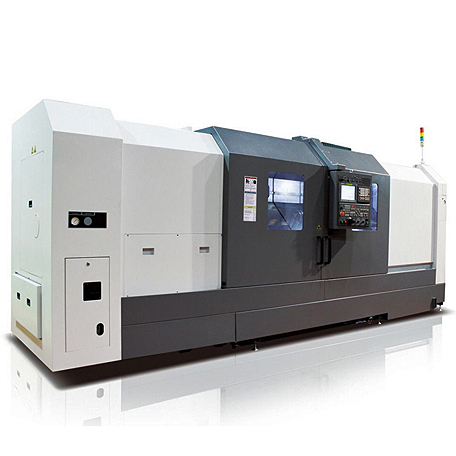

Токарный станок с ЧПУ с функцией фрезерования и осью "Y" DMC DL 22LMSY
550
Макс. диаметр заготовки устанавливаемый над станиной, мм360
Макс. диаметр заготовки устанавливаемый над суппортом, мм280
Макс. диаметр точения, мм200
Перемещение по оси X, мм
- Характеристики
- Комплектация
| Макс. диаметр заготовки устанавливаемый над станиной, мм | 550 |
| Макс. диаметр заготовки устанавливаемый над суппортом, мм | 360 |
| Макс. диаметр точения, мм | 280 |
| Макс. длина точения, мм | 500 / 480 |
| Перемещение по оси X, мм | 200 |
| Перемещение по оси Z, мм | 550 |
| Перемещение по оси Y, мм | +-40 |
| Ускоренное перемещение по оси X, м/мин | 24 |
| Ускоренное перемещение по оси Z, м/мин | 10 |
| Ускоренное перемещение по оси Y, м/мин | 24 |
| Частота вращения главного шпинделя, об/мин | 4000 / 3500 |
| Присоединительный торец главного шпинделя, ASA | А2-6 / А2-8 |
| Диаметр отверстия в главном шпинделе, мм | 76 / 86 |
| Размер патрона главного шпинделя, мм | 200 / 250 |
| Количество инструментальных позиций, мм | 12 (ВМТ 55) |
| Размеры инструмента для наружной обработки, мм | 25х25 |
| Размеры инструмента для внутренней обработки, мм | 40 |
| Время смены инструментальных позиций, сек | 0,2 |
| Частота вращения приводных позиций инструмента, об/мин | 5000 |
| Частота вращения противошпинделя, об/мин | 6000 |
| Размер патрона противошпинделя, мм | Ø150 |
| Мощность двигателя главного шпинделя, кВт | 11/15 |
| Мощность двигателя противошпинделя, кВт | 5,5/7,5 |
| Мощность серводвигателей оси X / Z / Y, кВт | 3 / 3 / 3 |
| Мощность двигателя приводного инструмента, кВт | 2,2/3,7 |
| Общая потребляемая мощность, кВт | 40 |
| Габариты (ДхШхВ), мм | 3150х1625х1880 |
| Масса, кг | 4600 / 4650 |
Стандартная комплектация:
- ЧПУ Fanuc 31i A.
- Главный шпиндель Ø 200 мм (8") или Ø 250 мм (10") на выбор.
- Противошпиндель Ø 150 мм (6").
- 12 - позиционный инструментальный револьвер с осью Y.
- Кабинетная защита рабочей зоны.
- Система подачи СОЖ.
- Стандартный комплект инструментальных блоков.
- Комплект твердых кулачков - 1 шт.
- Комплект мягких кулачков - 3 шт.
- Замок двери рабочей зоны.
- Сигнальная лампа.
- Гидравлическая система.
- Трансформатор.
- Интерфейс устройства прутковой подачи.
- Вспомогательный инструмент.
- Инструкция по эксплуатации.
Дополнительная комплектация:
- Устройство предварительной настройки инструмента.
- Стружкоуборочный конвейер.
- Автоматическая дверь рабочей зоны.
- Улавливатель готовых деталей.
- Блок аксиального приводного инструмента.
- Блок радиального приводного инструмента.
.
