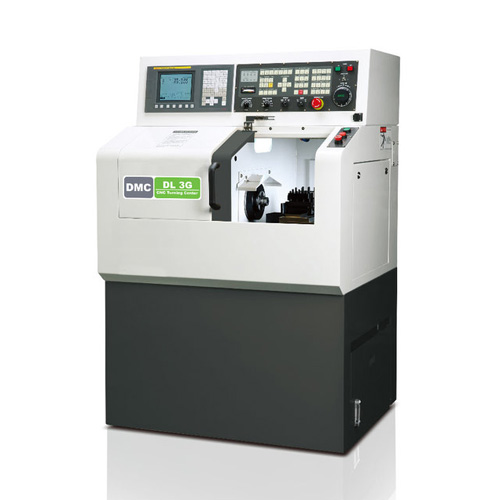

Токарный станок с ЧПУ DMC DL 3G
230
Макс. диаметр заготовки над станиной, мм70
Макс. диаметр точения, мм150
Макс. длина точения, мм20
Макс. диаметр загружаемого прутка, мм- Описание
- Характеристики
- Комплектация
Макс. диаметр заготовки над станиной, мм | 230 |
Макс. диаметр точения, мм | 70 |
Макс. длина точения, мм | 150 |
Макс. диаметр загружаемого прутка, мм | 20 |
Частота вращения шпинделя, об/мин | 6000 |
Присоединительный торец шпинделя, ASA | Flat |
Диаметр подшипников шпинделя, мм | 55/50 |
Диаметр сквозного отверстия в шпинделе, мм | 32 |
Максимальный крутящий момент, КгСхм | 2 |
Привод шпинделя | Ременный |
Размер патрона, мм | 75 |
Перемещение по оси X/Z, мм | 200/180 |
Ускоренные перемещения по оси X/Z, м/мин | 15/15 |
Тип направляющих | ласточкин хвост |
Количество позиций инструмента | 5 |
Размеры инструмента для наружной обработки, мм | 12х12 |
Размеры инструмента для внутренней обработки, мм | 20 |
Размеры инструментального стола, мм | 115х420 |
Мощность двигателя шпинделя, кВт | 3,7/5,5 |
Мощность серводвигателя оси X/Z, кВт | 0,75/0,75 |
Мощность помпы системы охлаждения, кВт | 0,25 |
Общая потребляемая мощность, кВт | 10 |
Габариты (ДхШхВ), мм | 1065х950х1570 |
Масса, кг | 800 |
Стандартная комплектация:
- ЧПУ Fanuc 0i Mate TD.
- Цанговый патрон Ø75 мм (3").
- Кабинетная защита рабочей зоны.
- Система подачи СОЖ.
- Стандартный комплект инструментальных блоков.
- Комплект мягких кулачков - 2 шт.
- Замок двери рабочей зоны.
- Сигнальная лампа.
- Педаль управления патроном.
- Гидравлическая система.
- Трансформатор.
- Интерфейс устройства прутковой подачи.
- Вспомогательный инструмент.
- Инструкция по эксплуатации.
Дополнительная комплектация:
- Стружкоуборочный конвейер.
- Автоматическая дверь рабочей зоны.
- Улавливатель готовых деталей.
- Устройство прутковой подачи Barload BA 65 L=1500мм.
- Устройство прутковой подачи Barload BA 65 L=1200мм.
- Стружкоуборочный конвейер.
- Бак для стружки поворотного типа 230 л.
- Бак для стружки поворотного типа 300 л.
- Пистолет для СОЖ.
- Пистолет для обдува детали.
- Обдув шпинделя.
- Кондиционирование электрошкафа.
- Карта памяти 1 Гбт+ адаптер.
- Удвоенное давление на патроне.
