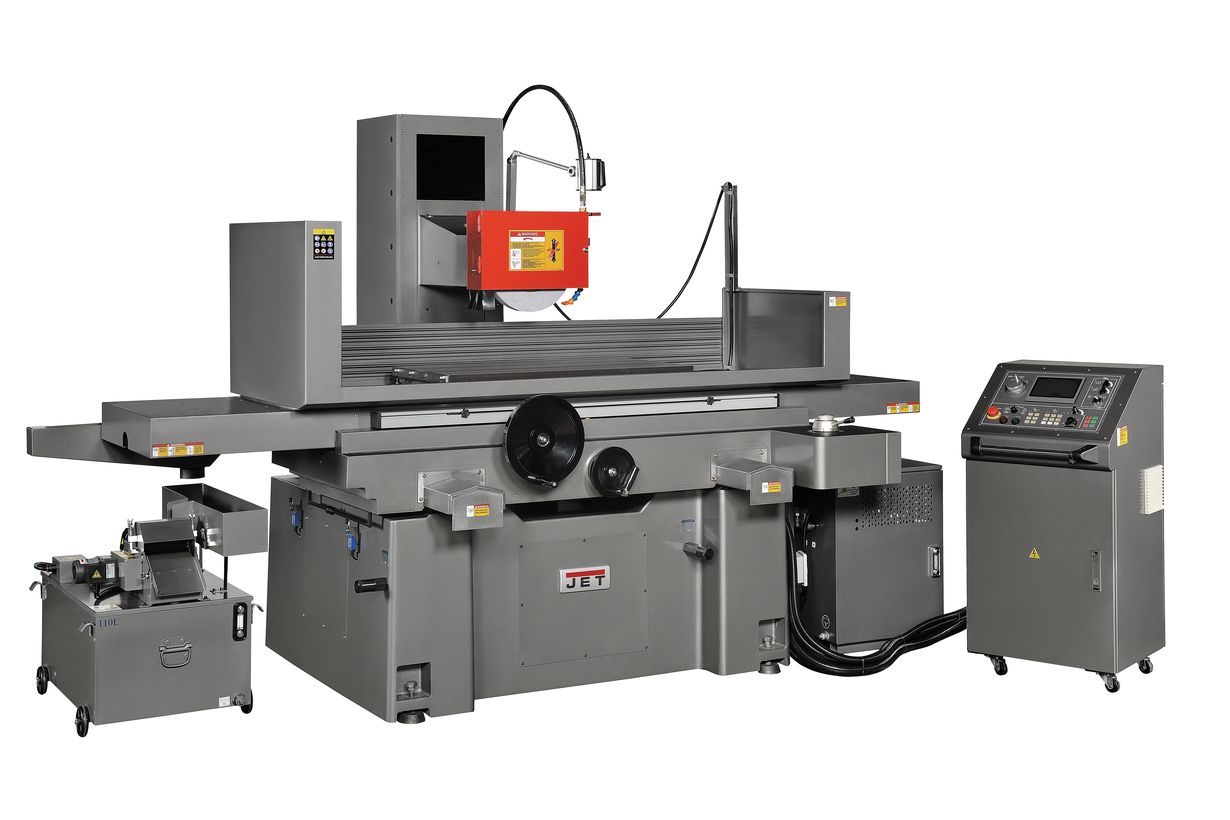

Плоскошлифовальный станок с ЧПУ JPSG-2460TD


Артикул:
jpsg-2460td Плоскошлифовальный станок с ЧПУ
Цена jpsg-2460td: 7 300 000 руб

Комплект поставки JPSG-2460TD

  • Электромагнитный стол
  • Шлифовальный круг с фланцами и съемником
  • Балансировочный стенд с оправкой
  • Автоматическая система смазки
  • Система подвода СОЖ с магнитным сепаратором
  • Алмазный карандаш для правки круга
  • Поперечная подача на ШВП
  • Лампа местного освещения
  • Защитный экран
  • Регулировочные опоры

  • Станок с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
  • Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
  • На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
  • Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
  • Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
  • Скорость выхаживания шлифовального круга регулируется на пульте управления
  • Запатентованная система управления контроля скорости поперечного движения
  • Немецкие направляющие и каретки по оси Y
  • V-образные направляющие пришабриваются вручную
  • Просчитанная конструкция колоны и станины – способная гасить большое количество вибраций

Характеристики JPSG-2460TD

Размер стола600 x 1500
Макс. длина продольного шлифования, мм1560
Макс. длина поперечного шлифования, мм610
Макс. расстояние ось шпинделя-стол / опция, мм720 / 850
Размер электромагнитного стола, мм600 х 750 - 2шт.
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА :
- гидроцилиндр, мм1600
- вручную, мм1650
Скорость перемещения стола, плавно, м/мин5 - 20
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА:
Автоматическое поперечное перемещение, мм1 - 25
Макс. автоматическое поперечное перемещение660
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ:
Автоматическая подача, мм0,001 - 0,05
Шаг автоматической подачи, мм0,001 – 0,05
Ускоренное перемещение, мм/мин460
Минимальное ускоренное перемещение, мм/мин6
Перемещение шпинделя за оборот маховика, мм5
Цена деления нониуса вертикального перемещения, мм0,001
ШПИНДЕЛЬ:
Частота вращения шпинделя, об/мин1450
Диаметр шлифовального круга, мм405
Ширина шлифовального круга, мм50
Отверстие шлифовального круга, мм127
МОЩНОСТЬ:
Шпиндель S1100% (+ опция), кВт7,5 (11 / 15)
Гидростанция, кВт5,6
Двигатель поперечной подачи, кВт2
Мощность двигателя перемещения суппорта, кВт2
Габаритные размеры (ДхШхВ), мм4300х3500х2350
Масса, кг6500

JPSG-2460TD

JPSG-2460TD
JPSG-2460TD
Модель jpsg-2460td
Артикул
Бренд Jet
Страна производстваКитай
Гарантия от производителя
Цена 7 300 000 рублей
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
