Особенности JSMS-10L
- Направляющие для продольной подачи
- Рабочий стол из алюминиевого литья
- Система быстрого торможения двигателя после выключения
- Лазерный указатель линии реза
- Механизм блокировки вала для облегчения замены пильного диска
- Регулировка наклона пильного диска
- Регулировка поворота пильного диска
- Регулируемый ограничитель глубины пропила
- Съемные и раздвижные расширители рабочего стола
- Регулируемый концевой упор заготовки
- Прижим заготовки
Комплект поставки JSMS-10L
- Пильный диск Z40
- Расширители рабочего стола
- Концевой упор
- Прижим заготовки
- Лазерный указатель линии реза
- Мешок для сбора пыли
Торцовочно-усовочная пила Jet JSMS-10L имеет все необходимые функции распиловки с поворотом / наклоном и в дополнение к этому оснащена механизмом протяжки. Он обеспечивает продольный ход пильной части, благодаря чему больше длина реза и, соответственно, ширина распиливаемых за один проход деталей (она достигает 305 мм). Кроме того, возможность протягивать пилу может быть использована для нарезки шипов с края заготовки (усовки) и для выполнении глухих пазов (глубину при этом ограничивают регулируемым упором).
Точность в работе и простота настройки обеспечиваются высокой жесткостью конструкции, все основные части которой (рабочий стол, маятниковый рычаг, шарнирный узел) отлиты из алюминиевого сплава. Модель оборудована встроенными раздвижными расширениями рабочего стола, на один из которых можно установить регулируемый концевой упор, облегчающий работу с серией одинаковых деталей.
Пила оснащена штатной системой пылеудаления, откидным защитным кожухом диска, фиксатором основных углов поворота, стопором сложенного положения для переноски и хранения, винтовым прижим заготовки и прочими необходимыми элементами. Дополнениями к стандартному набору служат: электронная система быстрого торможения вала двигателя для сокращения времени выбега и лазерный указатель линии реза.
Скачать документацию на Торцовочная пила JSMS-10L
Характеристики JSMS-10L
| Частота вращения пильного диска на холостом ходу (об/мин) | 4500 |
| Ширина рабочего стола (мм) | 500 |
| Ширина рабочего стола с расширителями (мм) | 1100 |
| Максимальная глубина пропила под углом 0 (мм) | 90 |
| Максимальная глубина пропила под углом 45 (мм) | 42 |
| Максимальная ширина пропила с поворотом 0 (мм) | 305 |
| Максимальная ширина пропила с поворотом 45 (мм) | 215 |
| Внешний (посадочный) диаметр пильного диска (мм) | 254 (30) |
| Угол наклона пильного диска | 0-45° |
| Угол поворота пильного диска | -45°-0-45° |
| Диаметр вытяжного штуцера (мм) | 40 |
| Потребляемая мощность (кВт) | 1,5 |
| Габаритные размеры (ДхШхВ) (мм) | 500 х 1090 х 680 |
| Вес (кг) | 18 |
| Артикул (230 В) | 10000826M |

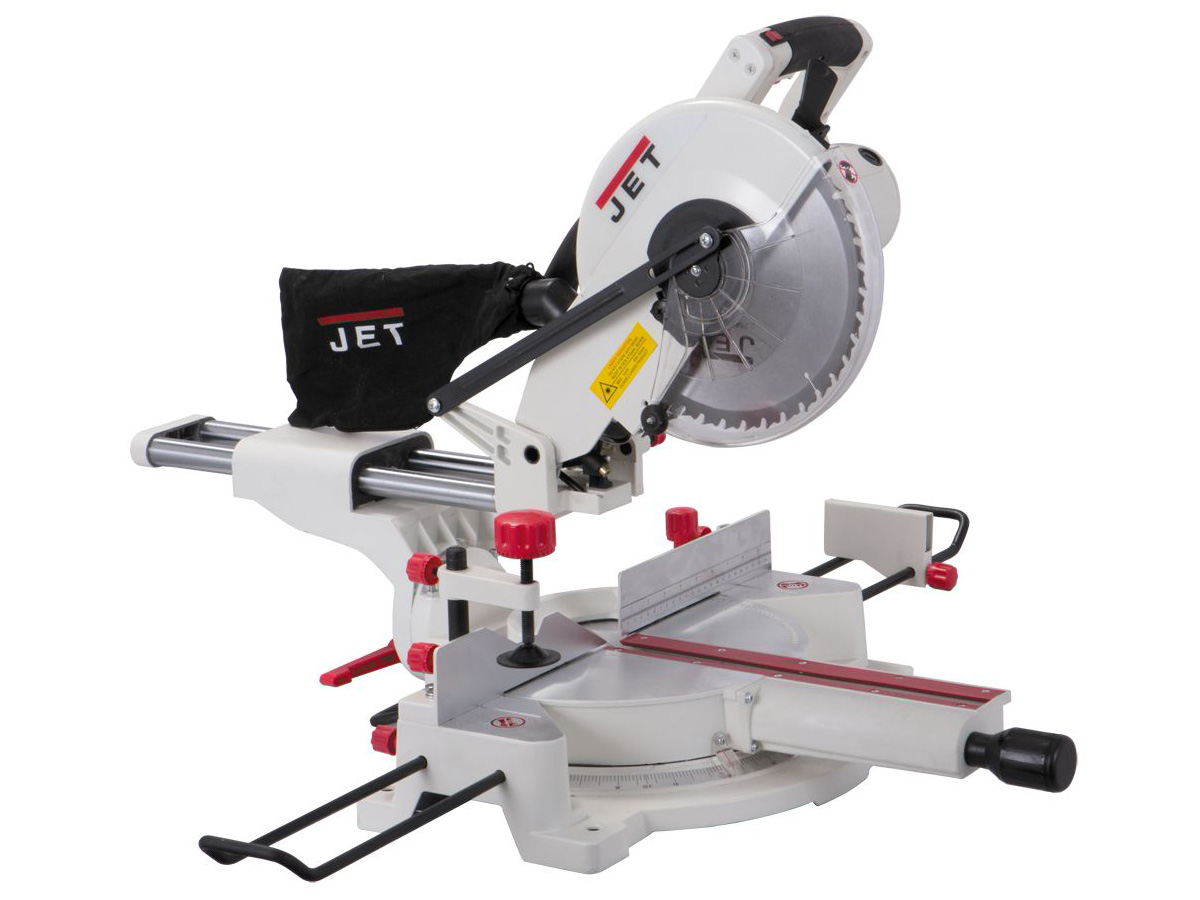

Фотографии торцовочной пилы JSMS-10L
