Особенности JBOS-5
ОСОБЕННОСТИ:
- Вращательно-колебательное движение шлифовальной втулки
- Съёмные шлифовальные шпиндели со сменными абразивными гильзами
- Регулировка наклона рабочего стола
- Рабочий стол из чугунного литья
Комплект поставки JBOS-5
- Шлифовальные шпиндели с гильзами 100G 6х150 мм, 12х150 мм, 16х150 мм, 38х150 мм и 50х150 мм
- 2 вставки в стол с круглым отверстием
- 2 вставки в стол с овальным отверстием для шлифования с наклоном
- Переходник 50 в 100 мм для подключения к вытяжной установке

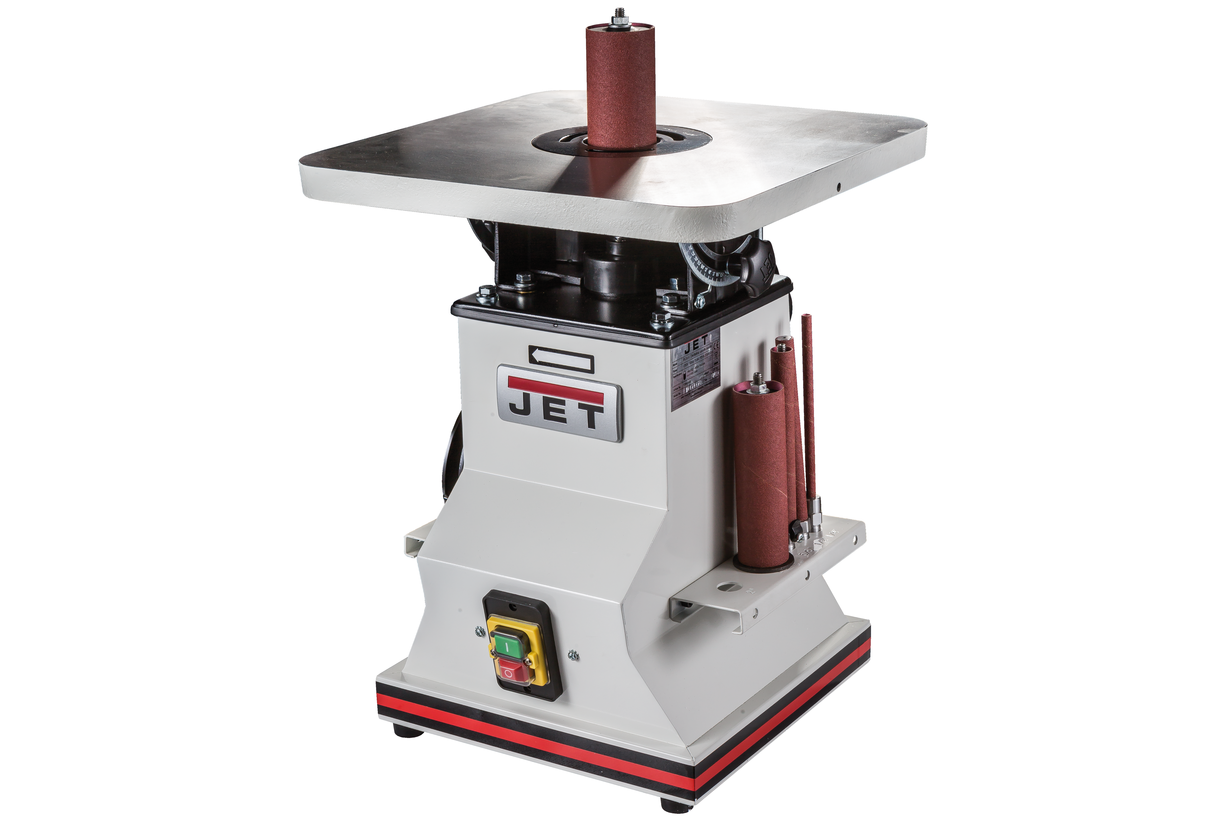

Jet JBOS-5 компактный станок профессионального класса для качественного и быстрого шлифования криволинейных и радиусных кромок. Шпиндель с абразивной гильзой совершает осцилляционное вращательное движение, то есть не только вокруг своей оси, но и вертикальный ход вверх-вниз 25 мм. Это позволяет более эффективно использовать абразивный материал, повышает производительность и качество шлифования.
Мощный асинхронный двигатель рассчитан на продолжительную эксплуатацию, массивный корпус на резиновых опорах и тяжёлый чугунный стол хорошо поглощают вибрации. Есть механизм наклона стола на угол до 45, чтобы шлифовать под углом.
Станок поставляется в комплекте с набором сменных втулок, предназначенных для установки гильз разного диаметра. В зависимости от него меняется и вставка в стол, при работе с наклоном монтируют вставку с овальным отверстием.
Скачать документацию на Осцилляционный шпиндельный станок Jet JBOS-5
Характеристики JBOS-5
| Размеры рабочего стола (ДхШ) (мм) | 370 х 370 |
| Тип шлифовального станка | Осцилляционный шпиндельный станок |
| Частота вращения шпинделя ( об/мин) | 1400 |
| Частота колебаний шпинделя(ход/мин) | 30 |
| Амплитуда колебаний шпинделя (мм) | 25 |
| Диаметр шлифовальной гильзы (мм) | 6-50 |
| Максимальная высота шлифовальной гильзы (мм) | 150 |
| Максимальная высота заготовки (мм) | 100 |
| Угол наклона стола ° | 0-45° |
| Диаметр отверстия стола (мм) | 130 |
| Диаметр вытяжного штуцера (мм) | 50 или 100 |
| Габаритные размеры (ДхШхВ) (мм) | 370 х 370 х 500 |
| Вес (кг) | 35 |
| Артикул (400 В) | 0,7 (0,4) |
| Артикул (230 В) | 708404M |
Фотографии осцилляционного шпиндельного станка JBOS-5
