Особенности POWERMATIC TS29
- Реверс электродвигателя
- Сменный фрезерный шпиндель
- Возможность установки цангового зажима
- Регулировка высоты установки шпинделя вращающимся штурвалом
- Регулировка наклона шпинделя вращающимся штурвалом
- 5-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
- Рычаг быстрого натяжения/ ослабления ремня
- Рабочий стол из чугунного литья
- Регулируемый фрезерный упор с рукоятками точной настройки и цифровыми индикаторами положения
- Регулируемый прижим заготовки
- Подвижный стол из чугунного литья
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый угловой упор подвижного стола
Комплект поставки POWERMATIC TS29
- Шпиндель диаметром 30 мм
- Цанговый зажим 8, 12 и 12,7 мм
- Фрезерный упор
- Верхний и боковой упоры заготовки
- Подвижный стол с упором и прижимом заготовки

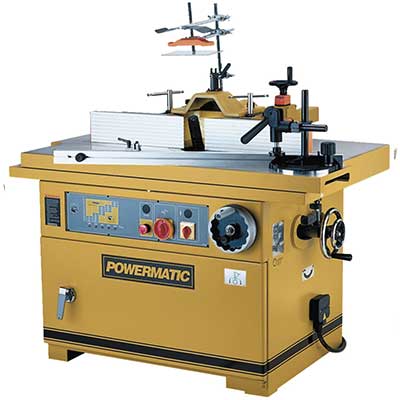

ЂЂЂTS29 высокопроизводительный, точный и удобный в работе фрезерный станок для промышленного применения; как и все оборудование Powermatic, он соответствует высоким стандартам качества и надежности. Станок оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.
Каретка ЂЂЂ массивный чугунный стол ЂЂЂ перемещается по трем парам роликов. Они сориентированы так, чтобы наилучшим образом воспринимать давление, отжимающее заготовку. Такая конструкция полностью соответствует специфике работы станка и считается для фрезера оптимальной, поскольку обеспечивает высокую точность перемещения, которая не снижается в течение длительного срока эксплуатации станка. Для фиксации деталей на столе установлен регулируемый эксцентриковый прижим и длинный торцевой упор, который можно установить под любым углом к направлению движения.
Используемый при работе на основном столе фрезерный упор имеет все необходимые регулировки и настройки. Очень важно, что предусмотрен специальный штурвал для синхронного перемещения сразу двух накладок вместе с ограждением. Вместе с цифровым механическим счетчиком, измеряющим величину перемещений, такая дополнительная регулировка значительно ускоряет и упрощает перенастройку глубины фрезерования. В дополнение к этому присутствует и отдельная настройка для одной из накладок (станок оборудован реверсом, и она может считаться как передней, так и задней). Она перемещается вращением собственной рукоятки и имеет аналогичный счётчик с ценой деления 0,01 мм. На корпусе упора смонтированы кронштейны регулируемого вертикального прижима и защитных ограждений.
Шпиндель регулируется по высоте и по углу наклона, причем в обе стороны: до 45` в сторону панели управления и до 5` в противоположную. Широкие возможности выбора режущего инструмента обеспечиваются возможностью замены шпинделя. Штатно поставляется цанговый зажим для концевых фрез с хвостовиком 8, 12 и 12,7 мм, в качестве опции доступны шпиндели 32 мм и 40 мм.
Скачать документацию на Фрезерный станок Powermatic TS29
Характеристики POWERMATIC TS29
| Частота вращения шпинделя на холостом ходу | 3000, 4000, 6000, 8000 и 10000 |
| Диаметр шпинделя (мм) | 30 |
| Ход шпинделя (подъем) (мм) | 180 |
| Угол наклона фрезы (мм) | -5°/45° |
| Размеры рабочего стола (ДхШ) (мм) | 1300х850 |
| Диаметр отверстия стола (мм) | 240 |
| Максимальный диаметр фрезы (мм) | 305 |
| Максимальная высота фрезы над столом (мм) | 125 |
| Диаметр цангового зажима (мм) | 8, 12 и 12,7 |
| Размеры подвижного стола (ДхШ) (мм) | 1300х286 |
| Расширение подвижного стола с телескопической опорой (ДхШ)(мм) | 1250 |
| Ход подвижного стола (каретки) (мм) | 127 |
| Габаритные размеры (ДхШхВ) (мм) | 1300х1120х1350 |
| Вес (кг) | 530 |
| Артикул (400 В) | 1791284-PMRU |
| Потребляемая (выходная) мощность при 400 В (кВт) | 7,5 (5,5) |
Узлы станка фрезерного по дереву Powermatic TS29
