Особенности JKM-310TXPRO
- Три двигателя для индивидуального привода каждого из узлов
- Отдельные вытяжные штуцеры для каждого из узлов
- Откидной кронштейн для установки механизма автоподачи
Пиление:
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Регулируемый параллельный упор
Подвижный стол (каретка):
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим для фиксации заготовки на подвижном столе
- Поворотный упор подвижного стола с угловой разметкой
Фрезерование:
- Регулировка высоты установки шпинделя вращающимся штурвалом
- 2-ступенчатая регулировка скорости вращения шпинделя
- Рабочий стол из чугунного литья
- Регулируемый фрезерный упор
Фугование:
- Регулировка глубины фугования
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из алюминиевого профиля
Рейсмусование:
- Откидные фуговальные столы
- Отключаемый привод валов подачи
- Металлические подающие валы
- Регулировка высоты строгания вращающимся маховиком
Пазование (опция):
- Регулируемый эксцентриковый прижим заготовки
- Рычаги подачи по осям «X» и «Y»
- Регулировка по оси «Z» вращающимся маховиком
- Рабочий стол из чугунного литья
Комплект поставки JKM-310TXPRO
- Упор для пиления и фугования
- Подвижный стол (каретка)
- Упор подвижного стола
- Расширитель подвижного стола с телескопической опорой
- Удлинитель подвижного стола
- Прижим заготовки
- Комплект ножей (установлен на валу)
- Ограждение ножевого вала
- Фрезерный упор
JET JKM-310TXPRO предназначен для профессиональной эксплуатации в частных мастерских и в небольших столярных цехах. Основные функции этой модели: продольная и форматная (на подвижном столе) распиловка, фугование, рейсмусование и фрезерование. За дополнительную плату возможно дооснащение пазовальным узлом. Каждый из функциональных модулей оснащён собственным двигателем, всего их три. Благодаря этому конструкция надежная и простая в эксплуатации.
Станок оборудован откидным кронштейном для установки механизма автоподачи, задействовать его или убрать можно в считанные секунды.
Пиление. Рабочая поверхность образована несколькими чугунными столами; для перемещается параллельного упора по всей ее ширине предусмотрена жесткая стальная направляющая. Пильный диск регулируется по высоте и по наклону.
В штатную комплектацию входит подвижный стол с точными и износостойкими направляющими. Он оборудован угловым упором и эксцентриковым прижимом заготовки. Для работы с габаритными деталями стол можно надставить расширение с телескопической опорой и более длинным упором (входят в стандартное оснащение).
Фрезерование. Общая с пильным модулем рабочая поверхность используется и для фрезерования. Для привода шпинделя использован собственный двигатель, установленный вертикально и имеющий две скорости вращения с переключением на панели управления. Изменение высоты инструмента производится маховиком.
Прилагаемый фрезерный упор имеет независимые регулировки передней и задней накладок при помощи винтов с барашковыми рукоятками и с фиксацией. На него же установлен регулируемый прижим. Подавать заготовку можно и на подвижном столе.
Строгание. Фуговальные столы имеют независимые друг от друга регулировки высоты и откидываются вбок для более удобной работы на рейсмусе (настройки при этом не сбиваются). Высота регулируется маховиком. Валы автоподачи металлические (подающий рифленый, принимающий гладкий) и установлены в подшипниках качения, что хорошо с точки зрения долговечности. Механизм отключается рукояткой для исключения холостой прокрутки.
Характеристики JKM-310TXPRO
| Количество выполняемых операций | 5 |
| Диаметр вытяжных штуцеров | 100 |
| Потребляемая (выходная) мощность при 400в (кВт) | 3,0 |
| Пиление | : |
| Частота вращения пильного диска на холостом ходу (об/мин) | 4500 |
| Внешний (посадочный) диаметр пильного диска (мм) | 250 (30) |
| Угол наклона пильного диска | 0-45 |
| Максимальная глубина пропила под углом 0° и 45° (без верхнего кожуха) (мм) | 85 и 55 |
| Размеры рабочего стола / с учетом фуговального стола (ДхШ) (мм) | 1410х627 |
| Максимальная ширина заготовки при пилении с параллельным упором справа (мм) | 640 |
| Подвижный стол (каретка) | : |
| Размеры подвижного стола (ДхШ) | 1254х320 |
| Удлинение подвижного стола (ДхШ) | 224х296 |
| Расширение подвижного стола (ДхШ) | 795 |
| Ход подвижного стола (каретки) | 1450 |
| Максимальная ширина до ограничителя торцевого упора подвижного стола (мм) | 2500 |
| Фрезерование | : |
| Частота вращения шпинделя на холостом ходу ( об/мин) | 3000 и 6000 |
| Диаметр шпинделя (мм) | 30 |
| Ход шпинделя (подъем) (мм) | 140 |
| Размеры рабочего стола / с учетом фуговального стола (ДхШ) (мм) | 1410х627 |
| Диаметр отверстия стола (мм) | 180 |
| Максимальный диаметр фрезы (мм) | 120 |
| Строгание | : |
| Диаметр строгального вала (мм) | 70 |
| Размер ножей (ДхШхТ) (мм) | 310х25х3,0 |
| Количество ножей | 3 |
| Максимальная ширина заготовки (мм) | 310 |
| Фугование | : |
| Глубина строгания за один проход (мм) | 0-4,0 |
| Размеры фуговального стола (ДхШ) (мм) | 1400 |
| Угол наклона фуговального упора | 0-45 |
| Рейсмусование | : |
| Скорость подачи (м/мин) | 6 |
| Максимальная высота заготовки (мм) | 230 |
| Максимальная глубина строгания за один проход (мм) | 4,0 |
| Максимально-допустимая глубина строгания за один проход по всей ширине (мм) | 1,5 |
| Минимальная длина заготовки (мм) | 120 |
| Длина рейсмусового стола (мм) | 430 |
| Пазование | : |
| Частота вращения шпинделя на холостом ходу (об/мин) | 5500 |
| Диаметр зажима (мм) | 16 |
| Величина хода подвижного стола по осям «X», «Y» и «Z» | 165, 140 и 85 |
| Потребляемая мощность ( кВт) | 3 |
| Выходная мощность ( кВт) | 2,2 |
| Габаритные размеры (ДхШхВ) (мм) | 1775х1718х1075 |
| Вес (кг) | 539 |
| Артикул (230 В) | JKM-310MXPRO |
| Артикул (400 В) | JKM-310TXPRO |

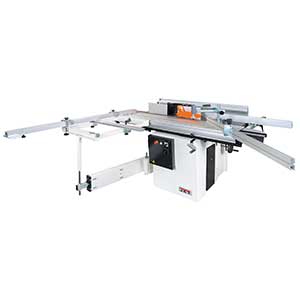

Фотографии комбинированного деревобрабатывающего станка JKM-310TXPRO
