metaltec ts62 Оптоволоконный лазерный станок для металлических труб и профилей купить

MetalTec

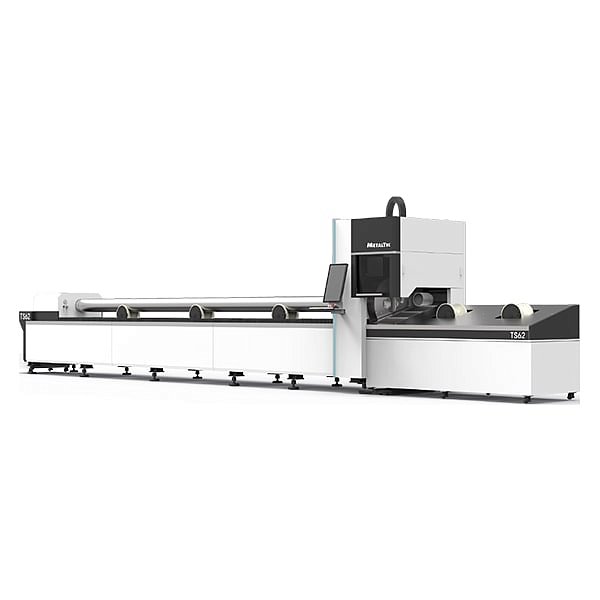

оптоволоконный лазерный станок для металлических труб и профилей ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ СТАНОК ДЛЯ МЕТАЛЛИЧЕСКИХ ТРУБ И ПРОФИЛЕЙ METALTEC TS62

Производитель: Артикул: 9277
Цена 9081819 RUB
metaltec ts62 Оптоволоконный лазерный станок для металлических труб и профилей
Цена metaltec ts62: 9 267 163 9 081 819
Добавить в корзину
Запросить Коммерческое Предложение


Особенности MetalTec TS62

Параметры заготовки: Ø20 - 220 мм, длина до 6000 мм Мощность источника: 1000 - 8000 Вт Назначение: обработка труб, профилей различной геометрии Вес: 3900 кг

Комплект поставки MetalTec TS62

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec TH62 (механическая часть) 1 шт.
2 Источник 1 шт. RAYCUS
3 Серводвигатели 4 шт. YASKAWA
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. FSCUT 3000S
5 Поддерживающее устройство 1 шт.
6 Режущая голова  1 шт. Raytools (Автофокусировка)
7 Чиллер 1 шт. HAN LI
8 Беспроводной пульт управления  1 шт.
9 Автоматическая система смазки 1 шт.
10 ЗИП 1 компл.
11 Аспирационная установка 1 шт.

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.



ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.



СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.



ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:







КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)


Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.


АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)

Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.


АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН

Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS»
Мощность 1000 - 4000 Вт


Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

Преимущества планетарного редуктора SHIMPO:
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации
СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI H-1000

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.



РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BM109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Лазерная оптическая головка Raytools

C автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

Оптимальная конструкция с водяным охлаждением позволяет лазерной головке работать непрерывно и стабильно в течение длительного времени при высокой мощности лазера.



УСТАНОВОЧНЫЕ ГАБАРИТЫ:







Характеристики MetalTec TS62

МодельTS62
Тип лазераОптоволоконный лазер
Режущая головаRaytools (Автофокусировка)
Производитель лазераRaycus
Мощность лазера, Вт1000 - 4000
Длина волны лазера, нм1070 (+/- 10)
Срок работы лазера, ч100 000
Вид охлажденияЧиллер HAN LI
Направляющие по осям X, Y, ZЛинейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения)
Передача по оси ZВысокопрецизионная шарико-винтовая пара TBI
Двигатель по оси YСерводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси ZСерводвигатель YASKAWA (Япония) 0,4 кВт
РедукторNIDEC - SHIMPO (Япония)
ЭлетрокомпонентыSCHNEIDER (Германия)
Датчик высотыАвтоматический
Система управленияCypcut
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
СмазкаЦентрализованная система смазки
Максимальная скорость резки, м/мин30
Ускорениедо 0,8 G
Точность позиционирования, мм± 0,03
Точность повторного позиционирования, мм± 0,02
Минимальная ширина резки, мм0,12
Частота тока, Гц50
Гарантия на лазерный источник2 года
Габаритные размеры:
Длина, мм10 776
Ширина, мм2247
Высота, мм2353
Вес, кг3000
Максимальная скорость холостого хода, м/мин80
Напряжение, В380
Длина труб (максимальная), мм6000
Наружный диаметр трубы (мин-макс), мм20 - 220
Ход по Х, мм250
Ход по Y, мм650
Ход по Z, мм300
Передача по осям X,YКосозубые передачи шестерня-рейка YYC (Тайвань)
Двигатель по оси ХСерводвигатель YASKAWA (Япония) 0,85 кВт
Двигатель по оси W1Серводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W2Серводвигатель YASKAWA (Япония) 1,8 кВт
Пневматические элементы (пневмовалы для подачи листа)SMC (Япония)
Гарантия на станок (механическую часть)1 год
