metaltec 1530 s (1000w) Оптоволоконный лазерный станок для резки металла metaltec 1530 s (1000w) купить

MetalTec

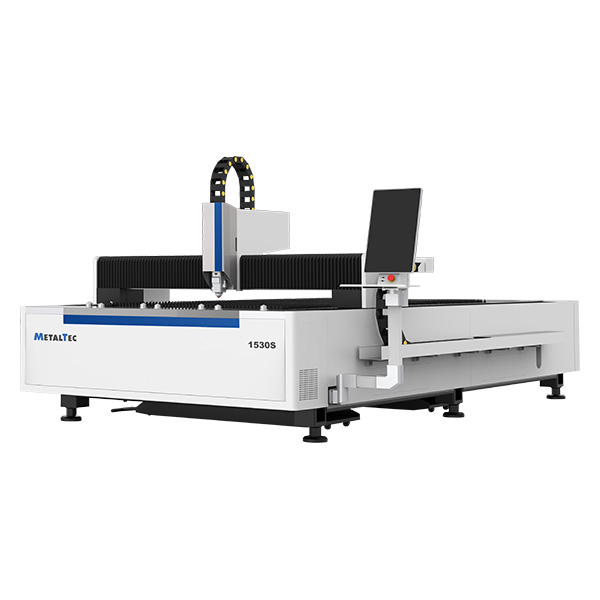

оптоволоконный лазерный станок для резки металла metaltec 1530 s (1000w) ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ СТАНОК ДЛЯ РЕЗКИ МЕТАЛЛА METALTEC 1530 S (1000W)

Производитель: Артикул: 5239
Цена 3124146 RUB
metaltec 1530 s (1000w) Оптоволоконный лазерный станок для резки металла MetalTec 1530 S (1000W)
Цена metaltec 1530 s (1000w): 3 187 904 3 124 146
Добавить в корзину
Запросить Коммерческое Предложение


Особенности MetalTec 1530 S (1000W)

Вид станка: стандарт
Размер рабочего поля: 1530 х 3050 мм
Мощность источника: 1000 Вт
Назначение: обработка листа
Вес: 2700 кг

Комплект поставки MetalTec 1530 S (1000W)

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер RJ-1530 – механическая часть 1 шт.
2 Источник 1 шт. Raycus
3 Серводвигатели 4 шт. FUJI
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPCUT
5 Система регулировки высоты заготовки BCS 100 1 шт.
6 Режущая голова 1 шт. Raytools
7 Чиллер 1 шт. HAN LI
8 Беспроводной пульт управления 1 шт.
9 Автоматическая система смазки 1 шт.
10 ЗИП 1 компл.

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 S (1000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.


ОСОБЕННОСТИ СТАНКА:

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.


ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:






КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)


Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» 1000 Вт

Станок оснащен лазерным источником компании «Raycus»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 1 кВт
Двигатель по оси Z – 0,4 кВт
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109
(С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)


Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (Япония)

Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония)

СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI H-1000

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Характеристики MetalTec 1530 S (1000W)

Модель1530 S (1000W)
Тип лазераОптоволоконный лазер
Режущая головаRaytools (Автофокусировка)
Производитель лазераRaycus
Мощность лазера, Вт1000
Длина волны лазера, нм1070
Срок работы лазера, ч100 000
Вид охлажденияЧиллер HAN LI
Направляющие по осям X, Y, ZЛинейные направляющие повышенной жесткости HIWIN (Тайвань) - 30 мм (квадратного сечения)
Передача по оси ZШарико-винтовая пара TBI
Двигатель по оси ZСерводвигатель FUJI 0,4 кВт (Япония)
РедукторNIDEC - SHIMPO (Япония)
Пневматические элементыSMC / AirTac (Япония)
ЭлетрокомпонентыSCHNEIDER (Германия)
Датчик высотыАвтоматический
Система управленияCypcut
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
СмазкаЦентрализованная система смазки
Максимальная скорость резки, м/мин30
Маскимальная скорость холостого хода, м/мин100
Ускорениедо 1G
Точность позиционирования, мм± 0,03
Точность повторного позиционирования, мм± 0,02
Минимальная ширина резки, мм0,12
Напряжение (источник), В380
Напряжение (станок), В380
Частота тока, Гц50
Гарантия на лазерный источник2 года
Габаритные размеры:
Ширина, мм2200
Высота, мм1600
Вес, кг2700
Передача по осям X, YДвухприводные зубчатыe рейки YYC (Тайвань)
Рабочая зона (X x Y), мм1530 x 3050
Двигатели по осям X, YСерводвигатель FUJI 1 кВт (Япония)
Длинна, мм4700

Фотографии MetalTec 1530 S (1000W)
