metaltec cl501s Токарный центр с ЧПУ купить

MetalTec

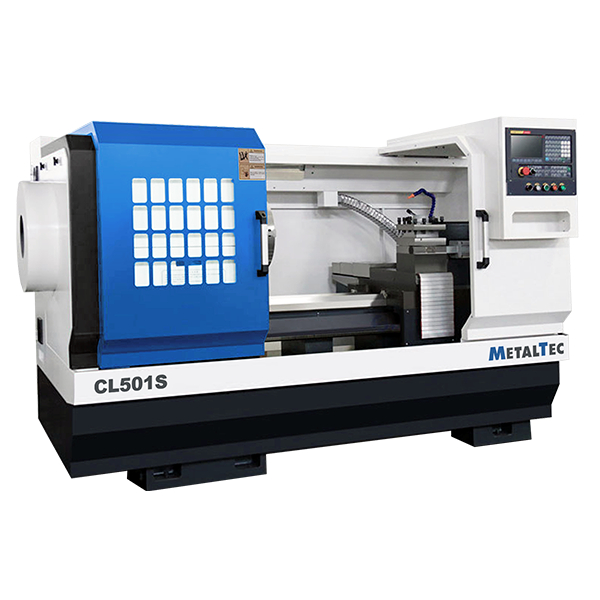

токарный центр с чпу ТОКАРНЫЙ ЦЕНТР С ЧПУ METALTEC CL501S

Производитель: Артикул: 9499
Цена 2143309 RUB
metaltec cl501s Токарный центр с ЧПУ
Цена metaltec cl501s: 2 187 050 2 143 309
Добавить в корзину
Запросить Коммерческое Предложение


Особенности MetalTec CL501S

Ø обработки над станиной: 500 мм
Расстояние между центрами: 1000 мм
Ø отверстия шпинделя: 80 мм
Мощность электродвигателя: 7,5 кВт
Вес: 2800 кг

Комплект поставки MetalTec CL501S

Наименование Спецификация Информация
1 Система управления SIEMENS 808D Advanced
2 Главный двигатель привода 7,5 кВт
3 3-х кулачковый механический патрон D.250 мм
4 6 позиционная револьверная головка (резцедержка)   Электрическая
5 Задняя бабка   Ручная настройка
6 Освещение рабочей зоны
7 Кабинетная защита
8 Система подачи СОЖ
9 Автоматическая система смазки
10 Шпиндель   Ременной привод
11 Комплект ЗИП
12 Высокопрецизионная шарико-винтовые передачи   HIWIN

НАЗНАЧЕНИЕ:

Токарные центры MetalTec CL, является высокопроизводительным оборудованием с ЧПУ, для выполнения токарных работ по заданной заранее программе обработке. Токарные центры с ЧПУ, предназначены для черновой и чистовой обработки цилиндрических, а также заготовок сложной формы, валов, деталей машин и механизмов, проточки отверстий, нарезания резьбы и т.д. Сферы применения достаточно обширны: аэрокосмическая отрасль, машиностроение, изготовление деталей для сборки оборудования, производство иных изделий из металла имеющих промышленное или бытовое назначение. Главная особенность токарных центров с ЧПУ, возможность производства большого количества изделий с безупречной точностью повторения, скоростью, высочайшим качеством и производительностью.





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


СИСТЕМА УПРАЛЕНИЯ SIEMENS 808D ADVANCED

ОСОБЕННОСТИ:

  • Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
  • Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
  • Наилучшее соотношение производительности и стоимости.

ПРЕИМУЩЕСТВА:

  • Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
  • Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO);
  • Обратная связь по положению;
  • Удобство и простота ввода в эксплуатацию. Наличие шаблонов и примеров для токарных и фрезерных станков с ЧПУ.

ЛИТАЯ МАССИВНАЯ СТАНИНА

Элементы конструкции станины отливается из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество получаемых изделий.
Для снятия напряжения металла, станины проходят термическую обработку.
Внутренние части станины усилен ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

ЖЕСТКОСТЬ БАЗИРОВАНИЯ ШПИНДЕЛЯ

Станок оснащен высокоточным шпинделем, который совместим как с механичекими, так и гидравлическими патронами. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые превосходно выдерживают радиальные и осевые нагрузки. Регулируемая скорость вращения шпинделя до 1500 об/мин гарантирует быструю и эффективную обработку, а также очень точную чистовую обработку деталей.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Это способствует наилучшему гашению вибрации и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. Ребра распределения тепла вокруг блока базирования шпинделя равномерно распределяют тепло, уменьшая деформацию металла повышая точность обработки, а также значительно снижают износ механических узлов блока базирования шпинделя.

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным серводвигателем.
Вращение на шпиндель передается через ремень.
Мощность электродвигателя главного привода – 7,5 кВт.

6 ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ РЕЗЦЕДЕРЖКА

В базовой комплектации станок поставляется с 6 позиционной револьверной резцедержкой (электропривод).

ЗАДНЯЯ БАБКА

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка), вдоль сттанины. Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. В данном станке, используется высокоточная шарико-винтовая пара класса точности C3 с процессом предварительного удлинения, что улучшает жесткость трансмиссии и обеспечивает высокую точность обработки.

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Направляющие скольжения, обеспечивают максимальную жесткость при грубой обработке, а также последующей чистовой.

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ)

Направляющие скольжения, обеспечивают максимальную жесткость при грубой обработке, а также последующей чистовой.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ

Предназначена для охлаждения инструмента во время обработки, а также для облегчения отвода стружки из зоны обработки.

Характеристики MetalTec CL501S

МодельCL501S
Максимальный диаметр обработки над станиной, мм500
Максимальный диаметр обработки над суппортом, мм300
Максимальная длина обработки (Расстояние между центрами), мм1000
Конус шпинделя, мм90 (1:2)
ПатронD8
Диаметр отверстия шпинделя, мм80
Ширина станины, мм400
Количество скоростей шпинделя12
Диапазон регулировки оборотов шпинделя, rpm21 - 1500 (I 162 - 1500; II 66 - 500; III 21 - 150)
Ход пиноли задней бабки, мм150
Конус пиноли задней бабкиМТ5
Ход по оси Х, мм320
Ход по оси Z, мм850 / 1350 / 1850 / 2850
Быстрые перемещения по осям X / Z, м/мин4 / 6
Точность позиционирования, мм± 0,015
Точность повторного позиционирования, мм± 0,006
Мощность главного электропривода, кВт7,5
Габаритные размеры:
Длина, мм2800
Ширина, мм1600
Высота, мм1900
Вес, кг2800
