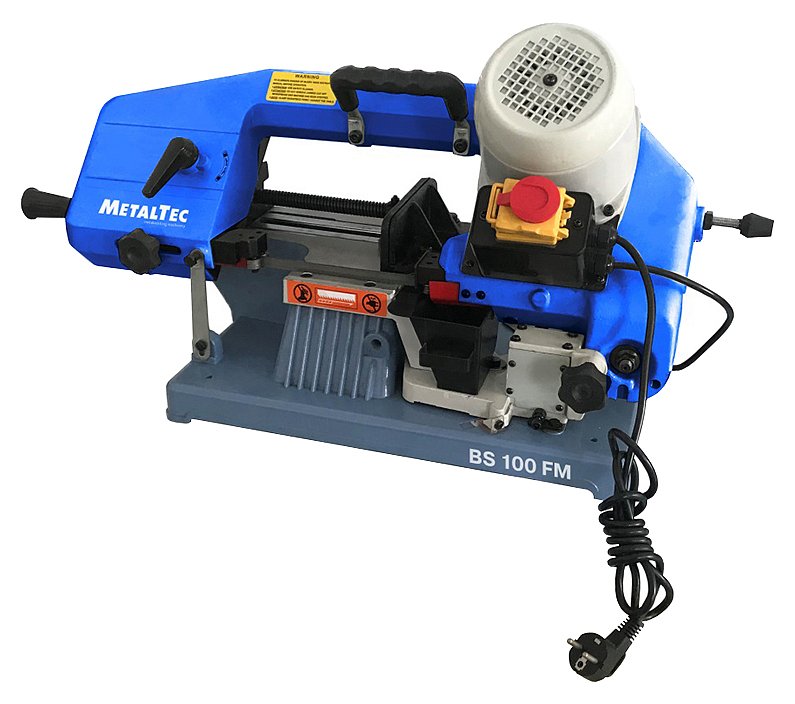

MetalTec BS 100 FM ручной ленточнопильный станок для резки металла
- Описание
- Особенности
- Характеристики
- Комплектация
НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 100 FM предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, в ручном режиме, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 |  |  |
Гарантия 1 год
| Ручной | Тип станка |
| Ø 100 / 100 x 150 мм | Сечение обрабатываемой детали |
| 0 - 45° | Угол пиления |
| 13 x 0,65 x 1470 мм | Размер ленточного полотна |
| 0,370 кВт | Установленная мощность |
| 31 кг | Вес |
| Модель | BS 100 FM |
| Мощность двигателя, Вт | 370 |
| Размеры пильного полотна, мм | 1470 x 13 x 0,65 |
| Скорость резания, м/мин | 45 (50 Гц) |
| Угол разворота пильной рамы, ° | 0 ~ 45 |
| Сечение обрабатываемой детали при – 90°, мм | ● 100 ▅ 100 x 150 |
| Сечение обрабатываемой детали при – 45°, мм | ● 60 ▅ 60 x 100 |
| Длина, мм | 730 |
| Ширина, мм | 360 |
| Высота, мм | 450 |
| Вес нетто, кг | 29 |
| Вес брутто, кг | 31 |
| ● | 100 |
| ▅ | 100 х 150 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
Расстояние между направляющими регулируется в зависимости от диаметра обрабатываемой заготовки, что препятствует «уводу» полотна в процессе резки.
МОЩНЫЙ ДВИГАТЕЛЬ
МОЩНЫЙ ДВИГАТЕЛЬ
Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.
Возможность поворота пильной рамы на угол от 0° до +45° делает работу на станке более удобной, экономит пространство в цеху при осуществлении резов под углом.
ФУНКЦИОНАЛЬНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
ФУНКЦИОНАЛЬНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
- Панель управления на лицевой стороне станка;
- Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании;
- Кнопка экстренной остановки движения ленточного полотна повысит уровень безопасности при работе со станком;
- Лоток для сбора стружки.
сроки поставки уточняйте у менеджеров
