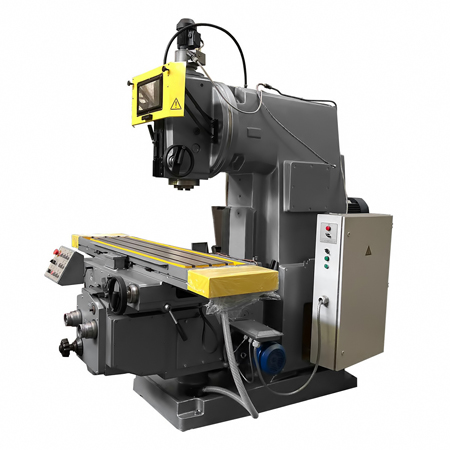

Станок вертикальный консольно-фрезерный 6Т13
- Описание
- Характеристики
- Комплектация
Российский вертикально-фрезерный станок 6Т13 является аналогом станков 6Р13, ВМ127М, FSS450R и предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Технологические возможности станков могут быть расширены за счет применения на них делительной головки, круглого поворотного стола и других приспособлений. Станки выпускаются в различных исполнениях по напряжению, частоте питающей сети. Поставляются запасные части.
Особенности конструкции фрезерного станка6Т13
- Характерные особенности: базовая модель (автоматические циклы по 3 координатам);
- Тип: вертикальный
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение горизонтального шпинделя при остановке электромагнитной муфтой.
- устройство защиты от разлетающейся стружки.
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность.
Длина рабочей поверхности стола | 1600 |
Ширина стола (mm) | 400 |
Габариты станка (мм) длина/ширина/высота | 2570x2252x2430 |
Вес станка (кг) | 4300 |
Наибольшая масса обрабатываемой детали, кг | 1250 |
Расстояние от торца шпинделя до поверхности стола, мм | 70-500 |
Частота вращения шпинделя, об/мин | 31.5-1600 |
Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин | 4/ 1,330 |
Электродвигатель главного движения, кВт | 11 |
Электродвигатель привода подач, кВт | 3 |
- Вертикальный консольно-фрезерный станок 6Т13
- Эксплуатационная документация
- Комплект монтажных изделий
