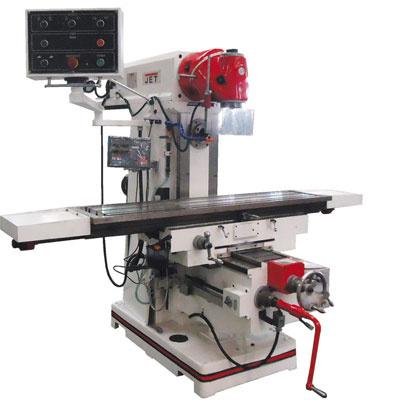

Широкофункциональный фрезерный станок JET JUM-1464 DRO - один из самых мощных и производительных в линейке фрезерного оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Изготавливается JUM-1464 DRO в Тайване, что гарантирует качество всех его узлов и агрегатов, а также качество сборки. Стол станка самый большой в своем классе - 1600 х 360 мм, он полностью механизирован по трем осям. Параметр автоподачаи по оси X - 22-420 мм/мин, по оси Y - 22-393 мм/мин, по оси Z - 10-168 мм/мин, также предусмотрена функция ускоренной подачи по всем трем осям. Для удобства работы стол оборудован механизмом поворота в диапазоне ±35°. Допустимый диаметр торцевой фрезы для этого станка равен 125 мм, концевой - 32 мм, сверление можно производить диаметром до 50 мм. Для удобства оператора и расширения функционала вертикальный шпиндель станка имеет механизм поворота на 360°. Фрезерная голова имеет жесткую конструкцию и не имеет пиноли. Это одна из отличительных особенностей данной модели. Скорость вращения вертикального шпинделя можно выбирать из диапазона 60-1750 об/мин, ход консоли - 500 мм, параметр ось шпинделя-стол - 0-400 мм. Горизонтальный шпиндель может работать на скоростях 58-1800 об/мин, параметр ось шпинделя - стол 0-400 мм, ось шпинделя - консоль - 175 мм. Устройство цифровой индикации (УЦИ), установленное на JUM-1464 DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой автоматической смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Другие модели станков представлены в разделах «Широкоуниверсальные фрезерные станки» и «Фрезерные станки по металлу».
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Горизонтальный и вертикальный шпиндели
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Устройство цифровой индикации по 3м осям
- Автоматическая подача стола по трем осям Х, Y, Z
- Ускоренное перемещение стола по осям Х, Y, Z
- Встроенная система подвода СОЖ
- Лампа местного освещения
| Напряжение, В | 400 |
| Максимальный диаметр торцевой фрезы, мм | 125 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Частота вращения вертикального шпинделя, об/мин | 60 - 1750 |
| Конус шпинделя | ISO 50 |
| Расстояние от вертикального шпинделя до стола, мм | 0 - 400 |
| Расстояние от горизонтального шпинделя до стола, мм | 0 - 400 |
| Размер стола по оси X и Y, мм | 1600 х 360 |
| Ход стола по оси X и Y, мм | 1300 x 290 |
| Максимальная нагрузка на стол, кг | 500 |
| Длина, мм | 1900 |
| Ширина, мм | 1720 |
| Высота, мм | 1950 |
| Масса, кг | 2300 |
| Длина в упаковке, см | 207 |
| Ширина в упаковке, см | 193 |
| Высота в упаковке, см | 225 |
| Масса в упаковке, кг | 2450 |
| Частота вращения горизонтального шпинделя, об/мин | 58 - 1800 |
| Конус горизонтального шпинделя | ISO 50 (DIN2080) |
| Максимальный диаметр нарезаемой резьбы, мм | М16 |
| Количество скоростей вертикального шпинделя, шт | 12 |
| Диапазон поворота вертикальной головы (вправо/влево) | ±360° |
| Расстояние шпиндель-стойка | 150 -550 |
| Количество скоростей горизонтального шпинделя, шт | 12 |
| Вылет хобота, мм | 500 |
| Ход стола по оси Z, мм | 400 |
| Автоматический ход стола по оси X и Y, мм | 1300 х 280 |
| Автоматический ход стола по оси Z, мм | 400 |
| Поворот стола | ±35° |
| Автоматическая подача по оси Х, мм/мин | 22 - 420 |
| Автоматическая подача по оси Y, мм/мин | 22 - 393 |
| Ускоренное перемещение стола, мм/мин | 1205 |
| Ускоренное перемещение стола по Z, мм/мин | 513 |
| Мощность двигателя, кВт | 4,0 |
| Ускоренная подача по оси X | 1290 мм/мин |
| Автоматическая подача по оси Z, мм/мин | 10-168 мм/мин |
| Мощность двигателя автоподачи, кВт | 1,1 кВт |
- Оправка горизонтального шпинделя
- Цанговый патрон с набором из 8 цанг
- Переходные втулки ISO50/МК4
- Лампа местного освещения
- Система подвода СОЖ
- Тиски фрезерные, ширина губок 160 мм
