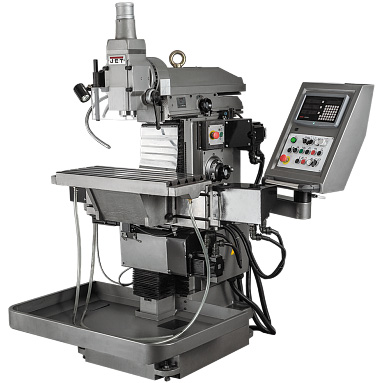

Особенности JTM-1230PFV DRO
- Универсальный фрезерный станок для инструментального производства
- Высокая жесткость конструкции станка
- Компактные размеры станка и удобное расположение органов управления с одной стороны
- Вертикальное и горизонтальное фрезерование
- Автоматическая подача и ускоренное перемещение стола по трем координатам
- Наклон фрезерной головки влево/вправо
- Широкий рабочий стол 320 мм
- Централизованная система смазки
- Встроенная система подвода СОЖ
- УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм
Комплект поставки JTM-1230PFV DRO
- Оправки для фрезерования диаметром 16, 22, 27, 32 мм
- Цанговый патрон с набором из 8 цанг 2-12 мм
- Переходные втулки ISO40/MK-1, ISO40/MK-2, ISO40/MK-3; для свёрл Оправка для горизонтального фрезерования
- Опора для горизонтального фрезерования
- Система подвода СОЖ
- Лампа местного освещения
- Поддон для сбора стружки
- Устройство Цифровой Индикации по 3-м координатам
- Система смазки
Скачать документацию на Широкоуниверсальный фрезерный станок JTM-1230PFV DRO
Характеристики JTM-1230PFV DRO
| Частота вращения вертикального шпинделя (об/мин) | 50 - 2000 |
| Конус вертикального шпинделя | ISO-40 (DIN2080) |
| Ход пиноли шпинделя(мм) | 120 |
| Наклон головки влево-вправо | 90 |
| Расстояние ось вертик. шпинделя - стол (мм) | 90 - 435 |
| Расстояние ось горизонт. шпинделя - стол (мм) | 35 - 435 |
| Размеры стола (мм) | 750 х 320 |
| Размер вертикального стола (мм) | 830 х 225 |
| Ручное перемещение стола по XxYxZ (мм) | 360 х 200 x 345 |
| Автоматическое перемещение стола по XxYxZ (мм) | 360 х 200 x 330 |
| Скорость подачи стола XxYxZ ( мм/мин) | 8 - 310 |
| Ускоренное перемещение стола (мм/мин) | 430 |
| Т-образный паз/расстояние, горизонтального стола (мм) | 14 / 63 |
| Т-образный паз/расстояние вертикального стола (мм) | 14 / 126 |
| Максимальный вылет (мм) | 680 |
| Ручное перемещение консоли (мм) | 550 |
| Максимальная нагрузка на стол ( кг) | 300 |
| Артикул | 50000680T |
| Напряжение (В) | 380 |
| Мощность главного двигателя (кВт) | 2,2 |
| Мощность двигателя ускоренного перемещения (кВт) | 0,55 |
| Мощность насоса СОЖ (кВт) | 0,125 |
| Габаритные размеры (ДхШхВ) ( мм) | 1500 х 1200 х 1800 |
| Масса ( кг) | 1193 |
