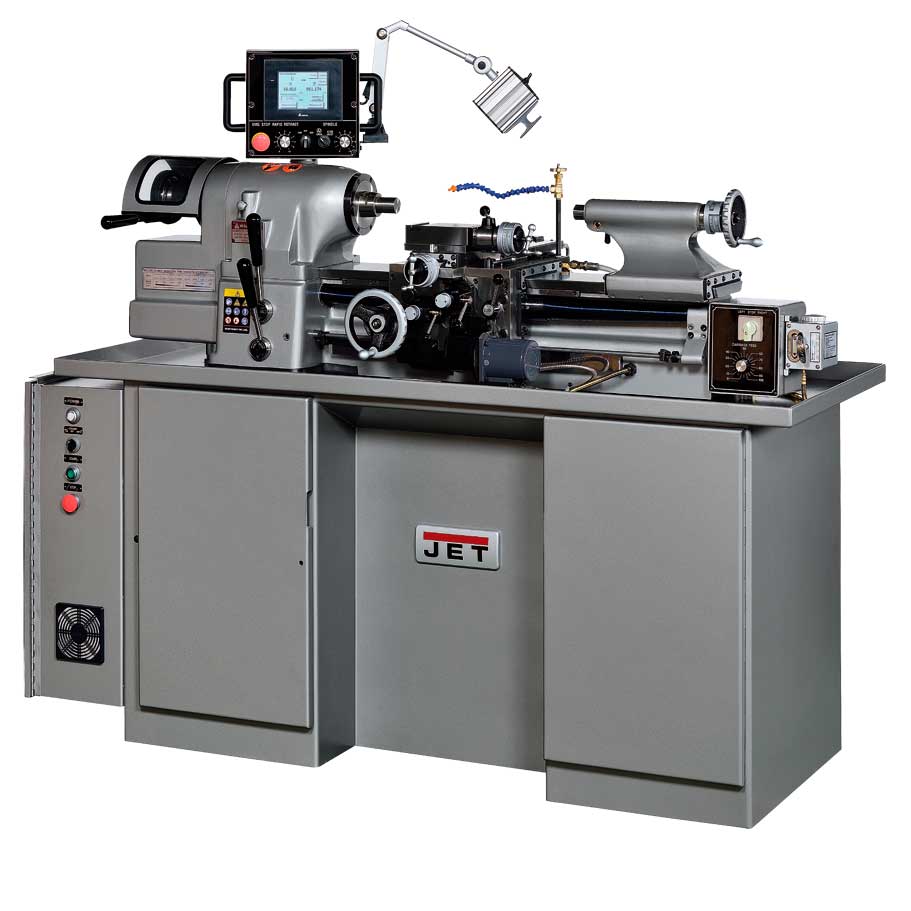

высокоточный инструментальный токарный станок JET JTL-618DTC DRO

Производитель: JET Артикул: JTL618DTCDRO
Цена 3528000 RUB
jtl-618dtc dro Высокоточный инструментальный токарный станок Jet
Цена jtl-618dtc dro: 3 600 000 3 528 000
Добавить в корзину
Запросить Коммерческое Предложение


Особенности JTL-618DTC DRO

  • Высокоточный инструментальный токарный станок
  • Гарантируемая повторяемость 0,00125 мм (1,25 мкм)
  • Биение шпинделя 0,0015 мм (1,5 мкм)
  • Плавное изменение частоты вращения 50-4000 об/мин
  • Закаленные направляющие шириной 175 мм из легированной инструментальной стали, типа «ласточкин хвост»
  • Высокоточные конические шариковые подшипники шпинделя с предварительным натягом
  • Регулируемые концевые упоры отключения перемещения суппорта при нарезании резьбы резцом
  • Плавная регулировка скорости продольной и поперечной подачи
  • Ступенчатые цанговые патроны (опция) позволяют зажимать в цанге заготовки диаметром до 150 мм
  • Цифровая индикация MITUTOYO по 2-м осям (DRO)
  • Цветной сенсорный дисплей с диагональю 5,7''
  • Контроль нарезания резьбы компьютером позволяет задавать любое значение шага в пределах диапазона, в том числе нестандартное
  • Значение шага резьбы задаётся на сенсорном дисплее
  • Пульт управления и индикация выполнены в едином блоке с блоком управления частотой вращения шпинделя с сенсорным экраном и русифицированным меню
  • Современный аналог С-193А, ИЖ-250П

Комплект поставки JTL-618DTC DRO

  • Автоматизированная коробка передач для нарезания резьбы
  • Цифровые оптические линейки MITUTOYO и блок управления с сенсорным дисплеем
  • Однопозиционный резцедержатель
  • Основание с поддоном для сбора стружки
  • Задняя бабка с конусом МК-2
  • Устройство подачи СОЖ
  • Винты регулировки по высоте
  • Лампа местного освещения
  • Руководство по эксплуатации

JTL-618DTC DRO – вершина эволюции токарных станков производства компании JET. Этот высокоточный станок будет незаменим в конструкторских бюро, на предприятиях авиационной и космической отрасли, - везде где заказчики предъявляют особые требования к точности и качеству металлообработки при выполнении технически сложных решений. Станок выпускается в государстве Тайвань и имеет большое количество опций в виде оснастки для широкого спектра применения. На станке можно обтачивать заготовки диаметром до 280 мм над станиной и до 152 мм над поперечным суппортом, расстояние между центрами 457 мм. Биение шпинделя JTL-618 DTC DRO практически сведено к нулю и составляет всего 1,5 микрон, а гарантированная повторяемость 0,00125 мм (1,25 мкм).

На станок устанавливается мощный асинхронный двигатель с возможностью плавной регулировки скорости вращения шпинделя. Для повышения точности работы здесь применяются направляющие типа «ласточкин хвост», которые закаляются и шлифуются с особой тщательностью. Коробка подач станка оборудована системой автоматической продольной и поперечной подачи и позволяет нарезать метрическую резьбу с шагом от 0,2  до 6,35 мм, дюймовую – от 120 до 4 TPI. Основные параметры работы JTL-618DTC DRO задаются и индицируются на удобном сенсорном дисплее, в целом же станок отлично продуман с точки зрения эргономики и удобства работы оператора. Все основные узлы имеют индивидуальную систему смазки, предусмотрена система подачи СОЖ, устройство быстрого зажима цанг и другие инновационные решения. Все это делает JTL-618DTC DRO лучшим токарным станком в своем классе.



Скачать документацию на Высокоточный инструментальный токарный станок Jet JTL-618DTC DRO

Характеристики JTL-618DTC DRO

Конус шпинделя5С (10°) / 4°
Напряжение, В400
Диаметр обточки над станиной, мм280
Диаметр обточки над поперечным суппортом, мм152
Расстояние между центрами, мм 457
Частота вращения шпинделя, об/мин50 - 4000
Диаметр проходного отверстия шпинделя, мм32
Диапазон метрической резьбы, мм0,2 - 6,35
Ход поперечного суппорта, мм320
Ход верхнего суппорта, мм76
Ход пиноли задней бабки, мм95
Мощность двигателя, кВт2,25
Длина, мм1850
Ширина, мм750
Высота, мм1700
Масса, кг1100
Дюймовая резьба120 - 4 TPI
ГородСанкт-Петербург
Кулачки150 мм
Цанговый патрон76 мм
Цанги 5С круглые27 мм
Цанги 5С 6-гранные22 мм
Ступенчатый цанговый патрон27 - 152 мм
Диаметр прутка, цанга 5С27 мм
Диапазон продольной подачи, плавно5 - 102 мм/мин
Диапазон поперечной подачи, плавно8 - 178 мм/мин
Быстрый ход верхнего суппорта (эксцентрик)2,5 мм

Фотографии JTL-618DTC DRO

JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
JTL-618DTC DRO
