JET ghb-1340a dro Токарно-винторезный станок купить

JET

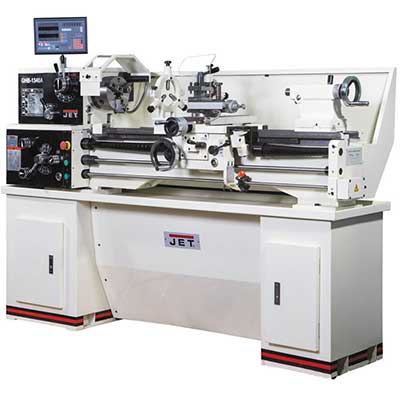

токарно-винторезный станок JET GHB-1340A DRO

Производитель: JET Артикул: 50000710T
Цена 617400 RUB
ghb-1340a dro Токарно-винторезный станок Jet
Цена ghb-1340a dro: 630 000 617 400
Добавить в корзину
Запросить Коммерческое Предложение
УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак


Особенности GHB-1340A DRO

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Закаленные и отшлифованные направляющие станины
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни передней бабки
  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Толчковый режим работы шпинделя
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
  • Современный аналог 1А616, 1616, 16Б16 и Т-4

Комплект поставки GHB-1340A DRO

  • 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø200 мм
  • Планшайба Ø300 мм
  • 4-х-позиционный резцедержатель с фиксатором
  • Подвижный и неподвижный люнеты
  • Выдвижной поддон для сбора стружки
  • Указатель резьбы
  • Ножной тормоз
  • Защитный экран патрона с концевым выключателем
  • Защитная задняя стенка
  • Защита резцедержателя
  • 2 не вращающихся центра МК-3
  • Переходная втулка МК-5/МК-3
  • Набор сменных металлических шестерён
  • Комплект виброопор
  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Лампа освещения рабочей зоны
  • Ключ резцедержателя
  • Ключ для 3-х кулачкового патрона
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.

Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

Скачать документацию на Токарно-винторезный станок Jet GHB-1340A DRO

Характеристики GHB-1340A DRO

Конус шпинделяМК-5
Пиноль задней бабкиМК-3
Диапазон поперечной подачи, мм/об0,016 - 0,188
Количество поперечных подач, шт60
Дюймовая резьба, TPI3,5 - 80
Напряжение, В400
Диаметр обточки над станиной, мм330
Диаметр обточки над поперечным суппортом, мм197
Расстояние между центрами, мм1015
Частота вращения шпинделя, об/мин70 - 2000
Количество скоростей шпинделя, шт8
Присоединение шпинделя D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм38
Диапазон продольной подачи, мм/об 0,04 - 0,8
Количество продольных подач, шт60
Диапазон метрической резьбы, мм0,45 - 10
Количество метрических резьб, шт23
Количество дюймовых резьб, шт38
Макс. размер резца, мм16 x 16
Ход пиноли задней бабки, мм95
Расстояние между направляющими, мм187
Мощность двигателя, кВт2
Длина, мм1905
Ширина, мм762
Высота, мм1200
Масса, кг650
Длина в упаковке, см200
Ширина в упаковке, см76
Высота в упаковке, см150
Масса в упаковке, кг715
Диаметр обточки над съемным мостиком, gap, мм476
Диапазон подвижного люнета, мм10 - 60
Диапазон неподвижного люнета, мм10 -70
Диаметр пиноли, мм32
Шаг ходового винта, мм4
Длина съемного мостика200
