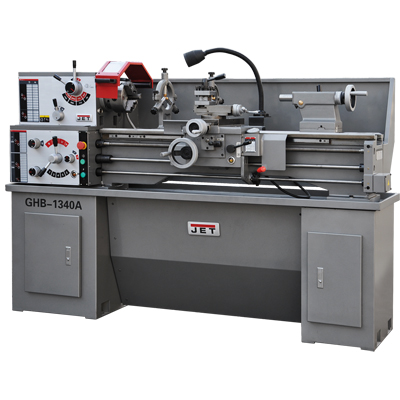

Токарно-винторезный станок Jet GHB-1340A


Артикул: 321840T
ghb-1340a Токарно-винторезный станок Jet
Цена ghb-1340a: 380 000 руб

Особенности JET GHB-1340A

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Закаленные и отшлифованные направляющие станины токарно-винторезного станка Jet GHB-1340A
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни передней бабки
  • Автоматическая подача продольного и поперечного суппорта
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Толчковый режим работы шпинделя

Комплект поставки JET GHB-1340A

  • 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø200 мм
  • Планшайба Ø300 мм
  • 4-х-позиционный резцедержатель с фиксатором
  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Указатель резьбы
  • Подставка с регулируемыми опорами
  • Защитный экран патрона с концевым выключателем
  • 2 невращающихся центра МК-3
  • Переходник МК-5/МК-3
  • Набор сменных шестерён
  • Съемный мостик направляющих, gap

Токарно-винторезный станок Jet GHB-1340A  относится к профессиональному классу оборудования и предназначен для обработки деталей из стали и сплавов.

Суппорт станка Jet GHB-1340A имеет автоматическую подачу и производит движение в трех плоскостях, что значительно расширяет возможности обработки.

Четырехпозиционный резцедержатель фиксирует 4 резца, что позволяет быстро переключаться с одной операции на другую.

Токарно-винторезный станок Jet GHB-1340A имеет в своем арсенале несколько скоростей, что позволяет проводить чистовые и черновые работы и нарезать резьбы. Коробка передач помещена в специальную масляную ванну. Постоянная смазка этого звена позволяет увеличить срок его службы.

Люнет, входящий в комплект поставки станка Jet GHB-1340A , надежно фиксирует заготовки большой длины, исключая биения, прогибы и другие неточности в позиционировании заготовки. Выдвигающаяся пиноль задней бабки облегчает установку заготовки, позволяя надежно закрепить ее в центрах.

Шпиндель имеет левое и правое вращения и работает в толчковом режиме. Зазоры направляющих регулируются клиновыми планками.

Конструкция токарно-винторезного станка Jet GHB-1340A позволяет производить нарезку резьбы без смены шестерен. Комплект поставки содержит детали и приспособления, необходимые как для работы, так и для обслуживания станка. Кроме того, станок может быть дополнен большим количеством принадлежностей, приобретаемых отдельно

Скачать документацию на Токарно-винторезный станок Jet GHB-1340A

Характеристики JET GHB-1340A

Диаметр обточки над станиной (с gap) (мм)330 (476)
Диаметр обточки над суппортом (мм)197
Расстояние между центрами (мм)1015
Частота вращения шпинделя, плавно (об/мин)70 - 2000
Конус шпинделяМК-5
Диаметр проходного отверстия шпинделя (мм)38
Макс. размер резца (мм)16 х 16
Ход поперечного суппорта (мм)160
Ход верхнего суппорта (мм)70
Пиноль задней бабкиМK-3
Ход пиноли задней бабки (мм)95
Расстояние между направляющими (мм)187
Присоединение шпинделяD1-4 (DIN 55029)
Продольная подача, 60 (мм/об)0,04 - 0,8
Поперечная подача, 60 (мм/об)0,016 - 0,188
Метрическая резьба, 23 (мм)0,45 - 10
Дюймовая резьба, 38 ( TPI)3,5 - 80
Выходная мощность кВт1,5 / S1 100%
Потребляемая мощность кВт2,8 / S6 40%
Габаритные размеры (ДхШхВ) (мм)1905 х 762 х 1200
Масса (кг)650
