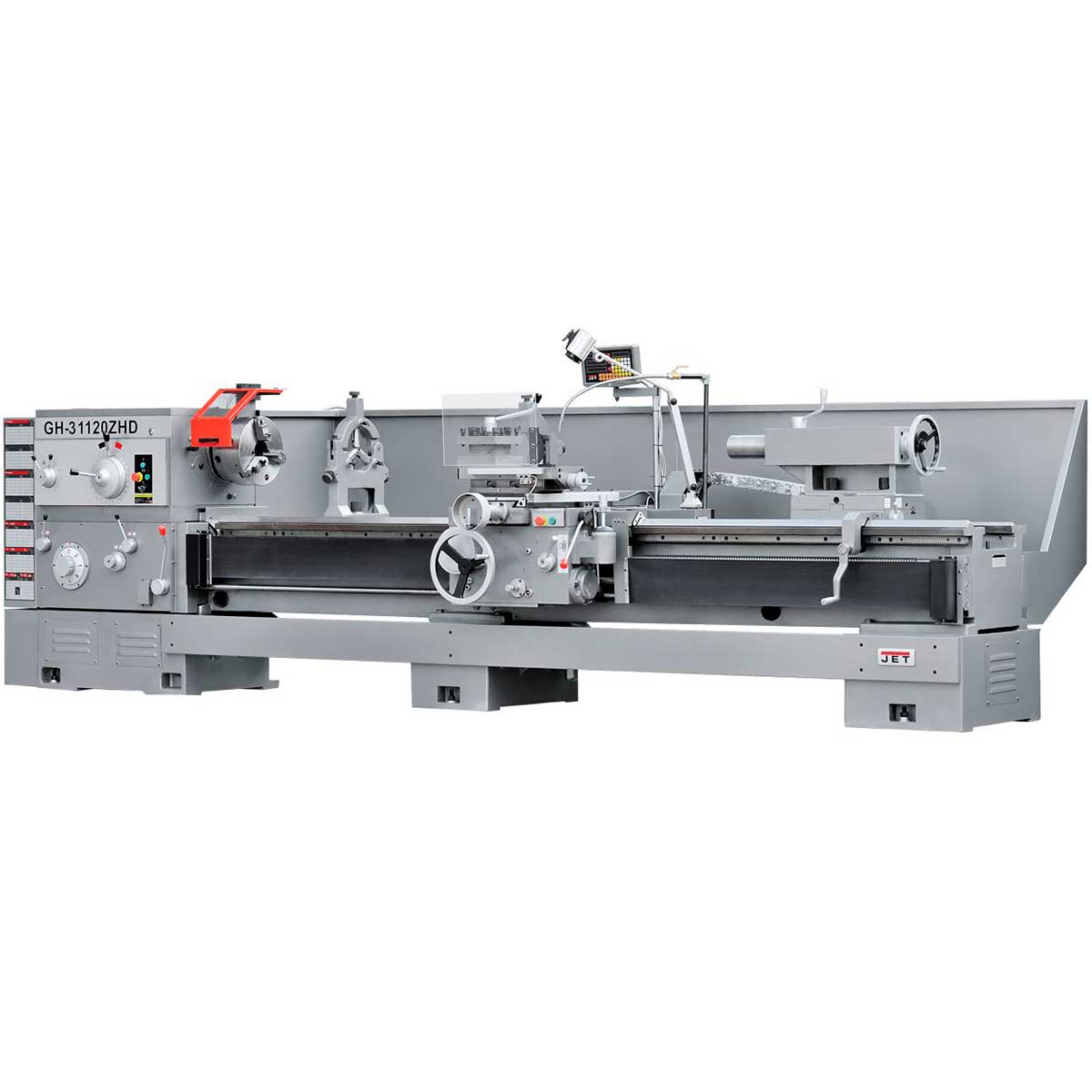

Токарно-винторезный станок индустриального класса GH-31120 ZHD
- JET GH-31120 ZHD
- все Токарные станки
- Покупателю
Особенности GH-31120 ZHD
ОСОБЕННОСТИ:
- Направляющие закалены и отшлифованы
- Фрикционная муфта
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Массивная чугунная станина
- Масляная ванна для шестеренок
- Увеличенный диаметр проходного отверстия
- Мощный двигатель 11 кВт
Комплект поставки GH-31120 ZHD
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковый патрон Ø500 мм
- Планшайба Ø625 мм
- 4-х позиционный резцедержатель с фиксатором
- Галогенная лампа местного освещения
- Система подвода СОЖ
- Ускоренное перемещение
- Подвижный и неподвижный люнеты
- Инструментальный ящик для обслуживания станка
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
GH-31120 ZHD RFS - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.
Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки). Главное отличие данной модели - расстояние между центрами, у GH-31120 ZHD RFS оно увеличено до 2000 мм. Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. Автоматическая коробка подач имеет 65 предустановленных режимов в обеих плоскостях, что позволяет нарезать все типы резьб.
Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-31120 ZHD RFS поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др.
Характеристики GH-31120 ZHD
Расстояние между центрами (мм) | 3000 |
Диаметр обточки над станиной (с gap) (мм) | 800 (1000) |
Диаметр обточки над суппортом (мм) | 510 |
Длина съёмного мостика gap | 310 |
Конус шпинделя | 120 мм 1:20 |
Присоединение шпинделя | D11 |
Диаметр проходного отверстия шпинделя (мм) | 105 |
Диапазон продольной подачи (мм/об) | 0,1 – 1,52 мм/об (1:1) / 1,6 – 24,3 мм/об (16:1) |
Диапазон поперечной подачи (мм/об) | Половина от продольных подач |
Макс. размер резца (мм) | 32 х 32 |
Ход поперечного суппорта (мм) | 480 |
Ход верхнего суппорта (мм) | 200 |
Пиноль задней бабки | МК-6 |
Ход пиноли задней бабки (мм) | 230 |
Расстояние между направляющими (мм) | 560 |
Частота вращения шпинделя, 18 (об/мин) | 7.5 - 1000 |
Метрическая резьба, 50 (мм) | 1 - 240 |
Дюймовая резьба, 26 (TPI) | 14" - 1" |
Питчевая резьба, 24 (DP) | 28- 1 |
Модульная резьба, 53 (MP) | 0,5 – 120 |
Габаритные размеры (ДхШхВ) (мм) | 5225 х 1393 х 1537 |
Масса (кг) | 4900 |
GH-31120 ZHD




Токарные станки Jet
Фото | Модель | Расстояние между центрами (мм) | Диаметр обточки над станиной (с gap) (мм) | Диаметр обточки над суппортом (мм) | Цена pуб |
---|---|---|---|---|---|
![]() |
BD-3 | 150 | 100 | 90 | 39 000 |
![]() |
BD-6 | 200 | 180 | 110 | 39 500 |
![]() |
BD-7 | 350 | 180 | 110 | 60 000 |
![]() |
BD-X7 | 370 | 180 | 110 | 78 000 |
![]() |
BD-7VS | 300 | 180 | 110 | 60 000 |
![]() |
BD-8A | 450 | 210 | 135 | 160 000 |
![]() НОВИНКА |
BD-8A DRO | 450 | 210 | 135 | 195 000 |
![]() |
BD-8VS | 400 | 210 | 135 | 80 000 |
![]() |
BD-9G | 400 | 140 | 200 | 110 000 |
![]() |
BD-10DMA | 555 | 250 | 140 | 205 000 |
![]() |
BD-10VS | 500 | 250 | 140 | 130 000 |
![]() |
BD-11G | 700 | 280 | 170 | 190 000 |
![]() |
BD-11G (C) | 700 | 280 | 170 | по запросу |
![]() |
BD-11GDMA | 700 | 170 | 280 | 265 000 |
![]() |
BD-12VS | 750 | 300 | 170 | по запросу |
![]() |
BD-12G | 750 | 300 | 170 | 265 000 |
![]() |
BD-920W | 500 | 220 | 135 | 120 000 |
![]() |
GHB-1330A | 760 | 330 | 197 | 400 000 |
![]() |
GHB-1330A DRO | 760 | 330 | 197 | 500 000 |
![]() |
GHB-1340A | 1015 | 330 (476) | 197 | 390 000 |
![]() |
GHB-1340A DRO | 1015 | 356 | 216 | 390 000 |
![]() |
RML-1440 | 1000 | 360 (533) | 214 | 1 100 000 |
![]() |
RML-1440V | 1000 | 360 (533) | 214 | 1 400 000 |
![]() |
RML-1460 | 1500 | 360 (533) | 214 | 1 323 000 |
![]() |
RML-1460V | 1500 | 360 (533) | 214 | 1 638 000 |
![]() |
GH-1440K | 1000 | 356 (508) | 210 | 640 000 |
![]() |
GH-1440ZX | 1000 | 360 (600) | 200 | 1 100 000 |
![]() |
GH-1440ZX DRO | 1000 | 360 (600) | 200 | 1 170 000 |
![]() |
GH-1640ZX DRO | 1015 | 406 (657) | 254 | 1 250 000 |
![]() |
GH-1660 ZX DRO | 1524 | (657)406 | 254 | 1 320 000 |
![]() |
GH-1840ZX DRO | 1015 | 460 (698) | 280 | 1 270 000 |
![]() |
GH-1860ZX DRO RFS | 1524 | 460 (968) | 280 | 1 370 000 |
![]() |
GH-1880ZX DRO RFS | 2032 | 460 (398) | 280 | 1 450 000 |
![]() |
GH-2040ZH DRO | 1015 | 500 (720) | 310 | 1 370 000 |
![]() |
GH-2060ZH DRO | 1525 | 500 (720) | 310 | 1 470 000 |
![]() |
GH-2080ZH DRO | 2030 | 500 | 310 | 1 570 000 |
![]() |
GH-20120ZH DRO | 3050 | 500 | 310 | 1 870 000 |
![]() |
GH-2640ZH DRO | 1015 | 870 | 420 | 1 620 000 |
![]() |
GH-2660ZH DRO | 1525 | 870 | 420 | 1 670 000 |
![]() |
GH-2680ZH DRO | 2030 | 870 | 420 | 1 870 000 |
![]() |
GH-26120ZH DRO | 3050 | 870 | 420 | 1 920 000 |
![]() |
GH-2440 ZHD DRO RFS | 1000 | 630 (830) | 370 | 2 580 000 |
![]() |
GH-2480 ZHD DRO RFS | 2000 | 630 (830) | 370 | 3 050 000 |
![]() |
GH-24120 ZHD DRO RFS | 3000 | 630 (830) | 370 | 3 350 000 |
![]() |
GH-3140 ZHD | 1000 | 800 (1000) | 510 | 2 650 000 |
![]() |
GH-3180 ZHD | 2000 | 800 (1000) | 510 | 3 050 000 |
![]() |
GH-3180 ZHD DRO | 2000 | 800 (1000) | 510 | 3 150 000 |
![]() |
GH-31120 ZHD | 3000 | 800 (1000) | 510 | 3 450 000 |
![]() |
JTL-618DTC DRO | 457 | 280 | 152 | 2 550 000 |
Модель | gh-31120 zhd |
Артикул | 50000838T |
Бренд | JET |
Страна производства | |
Гарантия | от производителя |
Цена | 3 450 000 рублей |
На складе | нет |
Оплата | 100% предоплата под заказ |
Доставка | в пределах городов Оренбург и Саратов - бесплатно |
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей | |
Транспортной компанией | |
Срок доставки | в течении 1 недели |
