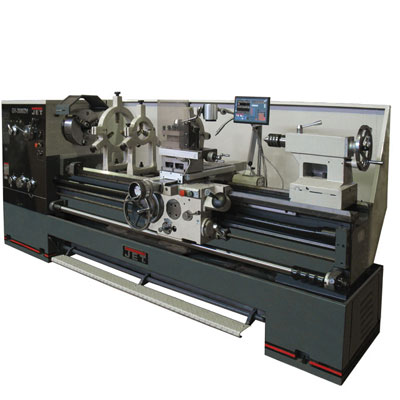

JET gh-2660zh dro Токарно-винторезный станок серии zh Ø660 мм купить


токарно-винторезный станок серии zh ø660 мм JET GH-2660ZH DRO

Производитель: JET Артикул: 50000785T
Цена 1813000 RUB
gh-2660zh dro Токарно-винторезный станок  серии ZH Ø660 мм
Цена gh-2660zh dro: 1 850 000 1 813 000
Добавить в корзину
Запросить Коммерческое Предложение
серия ZH Ø660 мм


Особенности GH-2660ZH DRO

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Передняя бабка с фрикционной муфтой

Комплект поставки GH-2660ZH DRO

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø400 мм
  • Планшайба Ø630 мм, планшайба Ø250 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Упорный центр МК-5
  • Переходная втулка Ø113/МК-5
  • Подвижный люнет
  • 2 неподвижных люнета
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Защита резцедержателя
  • Защита ходового винта
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Задняя защитная стенка
  • Поддон для сбора стружки
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

GH-2660 ZH DRO – универсальный токарно-винторезный станок уровня промышленного предприятия. Он позволяет обрабатывать заготовки диаметром до 660 мм над станиной, до 870 мм со съемным мостиком gap и до 420 мм над  суппортом. Расстояние между центрами в данной модели составляет 1525 мм. Станок поставляется в богатой комплектации, в нее входят система подачи СОЖ, УЦИ, два люнета (один подвижный, второй неподвижны, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся центр, не вращающийся центр, опоры для выставки станка, набор инструмента для обслуживания и лампа освещения. Станок оснащается асинхронным двигателем мощностью 7,5 кВт, предустановлено 12 скоростей вращения шпинделя.

Предусмотрена низкая скорость 36 об/мин для нарезания резьбы плашкой. Коробка подач имеет 65 продольных и поперечных автоматических режимов, что позволяет нарезать все известные типы резьб с высокой точностью и качеством: частота биений на шпинделе не превышает 9 микрон, а цена деления нониуса – 0,02 мм. На GH-2660 ZH DRO предусмотрены: толчковый режим пуска двигателя для облегчения переключения режимов скоростей, быстрое перемещение суппорта, педаль тормоза и экстренного отключения. Шестерни станка тщательно закаливаются и работают в масляной ванне. Это позволяет повысить ресурс изделия, снизить шум и решить проблему охлаждения. Как и все станки JET данного класса GH-2660 ZH DRO устанавливается на массивную станину из качественного чугуна, что позволяет снизить вибрации и эффективно отводить тепло при работе.

Скачать документацию на Токарно-винторезный станок GH-2660ZH DRO серии ZH Ø660 мм

Характеристики GH-2660ZH DRO

Конус шпинделяø113 мм 1:20
Пиноль задней бабкиМК-5
Диапазон поперечной подачи, мм/об0,027 - 1,07
Количество поперечных подач, шт65
Дюймовая резьба, TPI2 - 28
Напряжение, В400
Диаметр обточки над станиной, мм660
Диаметр обточки над поперечным суппортом, мм420
Расстояние между центрами, мм1525
Частота вращения шпинделя, об/мин36 - 1600
Количество скоростей шпинделя, шт12
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм105
Диапазон продольной подачи, мм/об 0,063 - 2,25
Количество продольных подач, шт65
Диапазон метрической резьбы, мм1 - 14
Количество метрических резьб, шт22
Количество дюймовых резьб, шт26
Макс. размер резца, мм32 x 32
Ход поперечного суппорта, мм310
Ход верхнего суппорта, мм145
Ход пиноли задней бабки, мм150
Расстояние между направляющими, мм405
Мощность двигателя, кВт7,5
Длина, мм3000
Ширина, мм1150
Высота, мм1450
Масса, кг3565
Длина в упаковке, см317
Ширина в упаковке, см128
Высота в упаковке, см215
Масса в упаковке, кг3760
Диаметр обточки над съемным мостиком, gap, мм870
Диапазон подвижного люнета, мм20 - 100
Диапазон неподвижного люнета, мм20 - 125, 100 - 240
Диаметр пиноли, мм75
Количество модульных резьб, шт18
Диапазон питчевой резьба, DP4 - 56
Количество питчевых резьб, шт24
Шаг ходового винта, мм12
Объем бака СОЖ, л15
Мощность насоса СОЖ, кВт0,09
Длина съёмного мостика, мм240
Модульная резьба, MP0,5 - 7
Ускоренное перемещение продольного суппорта, м/мин4,5
Ускоренное перемещение поперечного суппорта, м/мин2
