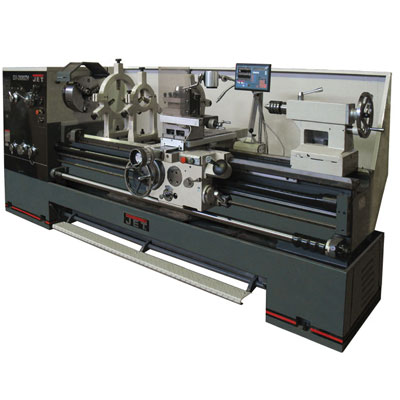

токарно-винторезный станок серии zh ø660 мм JET GH-2640ZH DRO

Производитель: JET Артикул: 50000780T
Цена 1764000 RUB
gh-2640zh dro Токарно-винторезный станок  серии ZH Ø660 мм
Цена gh-2640zh dro: 1 800 000 1 764 000
Добавить в корзину
Запросить Коммерческое Предложение
серия ZH Ø660 м


Особенности GH-2640ZH DRO

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Передняя бабка с фрикционной муфтой

Комплект поставки GH-2640ZH DRO

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
  • Планшайба Ø630 мм, планшайба Ø250 мм
  • 4-х кулачковая планшайба Ø400 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Упорный центр МК-5
  • Переходная втулка Ø113/МК-5
  • Подвижный люнет
  • 2 неподвижных люнета
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Защита резцедержателя
  • Защита ходового винта
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Задняя защитная стенка
  • Поддон для сбора стружки
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

GH-2640 ZH DRO токарный универсальный станок промышленного назначения производства компании JET.  Он ориентирован на профессионалов отрасли металлообработки и позволяет обтачивать массивные заготовки с повышенной скоростью и качеством: цена деления нониуса – 0,02 мм. Максимальный диаметр обработки над станиной у этого станка составляет 660 мм, а над съемным мостиком gap - 870 мм. Расстояние между центрами – 1015 мм. Богатая заводская комплектация включает все необходимое, чтобы в максимально сжатые сроки провести пусконаладку оборудования и начать его эксплуатировать.

Вместе со станком по заявленной стоимости вы получите систему подачи СОЖ, УЦИ, два люнета (один подвижный, второй неподвижный), планшайбу, четырех кулачковый патрон, переходную втулку, вращающийся центр, не вращающийся центр, опоры для выставки станка, набор инструмента для обслуживания и лампа освещения. На станок установлен мощный асинхронный двигатель на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, низшая скорость 36 об/мин предназначена для нарезания резьбы плашкой.

Коробка подач  GH-2640 ZH DRO имеет 65 режимов продольных и поперечных автоматических подач для нарезки метрической, дюймовой, модульной и питчевой резьб. При этом частота биений на шпинделе не превышает 9 микрон. Станок помещен на массивную станину из высокотехнологичного чугуна, что позволяет эффективно гасить вибрации и отводить тепло. Направляющие станины подготавливаются по фирменной технологии производителя. Предусмотрены ускоренное перемещение суппорта, педаль тормоза и аварийного отключения.

Скачать документацию на Токарно-винторезный станок GH-2640ZH DRO серии ZH Ø660 мм

Характеристики GH-2640ZH DRO

Конус шпинделяø113 мм 1:20
Пиноль задней бабкиМК-5
Диапазон поперечной подачи, мм/об0,027 - 1,07
Количество поперечных подач, шт65
Дюймовая резьба, TPI2 - 28
Напряжение, В400
Диаметр обточки над станиной, мм660
Диаметр обточки над поперечным суппортом, мм420
Расстояние между центрами, мм1015
Частота вращения шпинделя, об/мин36 - 1600
Количество скоростей шпинделя, шт12
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм105
Диапазон продольной подачи, мм/об 0,063 - 2,25
Количество продольных подач, шт65
Диапазон метрической резьбы, мм1 - 14
Количество метрических резьб, шт22
Количество дюймовых резьб, шт26
Макс. размер резца, мм32 x 32
Ход поперечного суппорта, мм310
Ход верхнего суппорта, мм145
Ход пиноли задней бабки, мм150
Расстояние между направляющими, мм405
Мощность двигателя, кВт7,5
Длина, мм2500
Ширина, мм1150
Высота, мм1450
Масса, кг3330
Длина в упаковке, см260
Ширина в упаковке, см128
Высота в упаковке, см215
Масса в упаковке, кг3437
Диаметр обточки над съемным мостиком, gap, мм870
Диапазон подвижного люнета, мм20 - 100
Диапазон неподвижного люнета, мм20 - 125, 100 - 240
Диаметр пиноли, мм75
Количество модульных резьб, шт18
Диапазон питчевой резьба, DP4 - 56
Количество питчевых резьб, шт24
Шаг ходового винта, мм12
Объем бака СОЖ, л15
Мощность насоса СОЖ, кВт0,09
Длина съёмного мостика, мм240
Модульная резьба, MP0,5 - 7
Ускоренное перемещение продольного суппорта, м/мин4,5
Ускоренное перемещение поперечного суппорта, м/мин2
