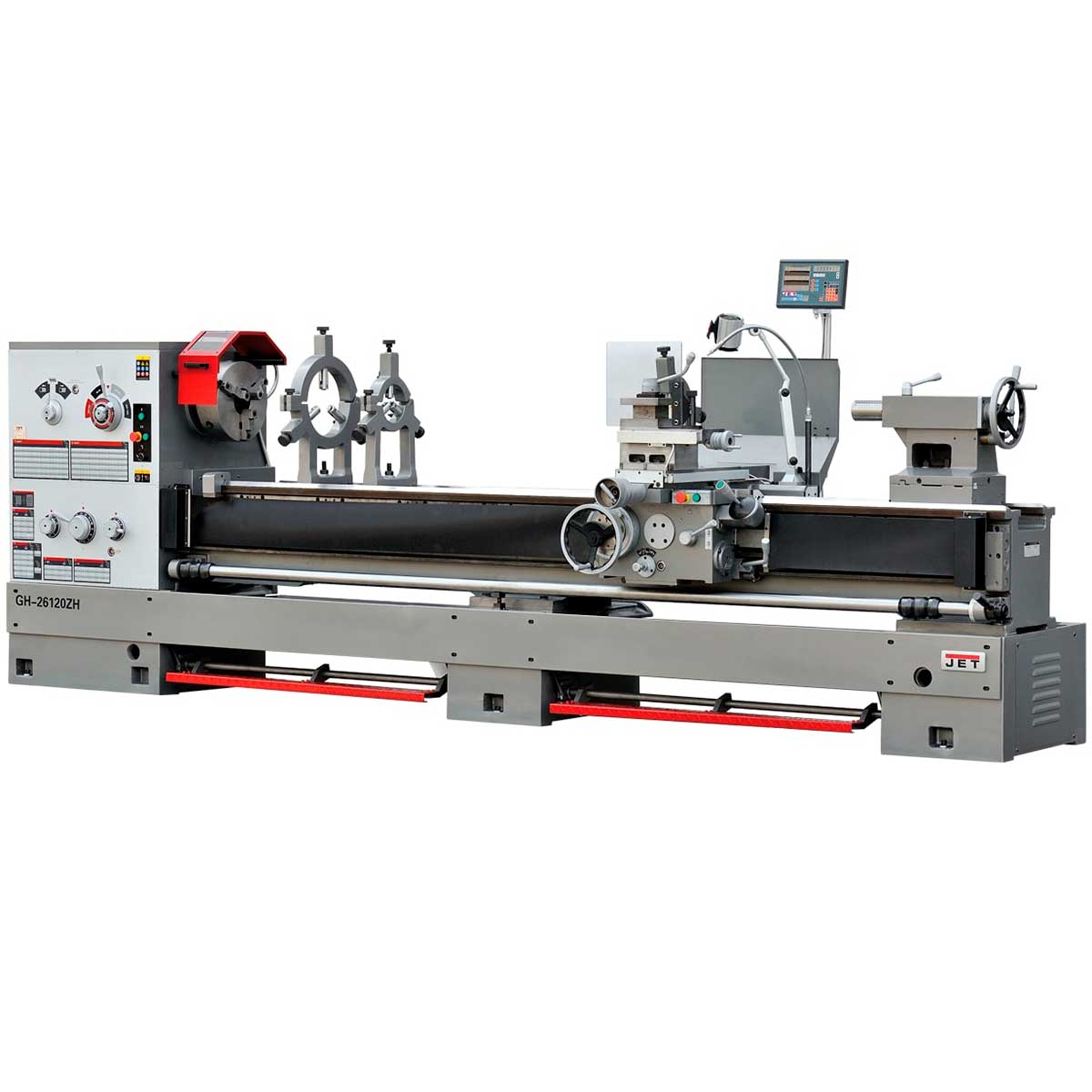

JET GH-26120ZH DRO Токарно-винторезный станок серии zh Ø660 мм

Артикул 50000795T
Добавить к сравнению
МК-5
Пиноль задней бабки
65
Количество поперечных подач, шт
400
Напряжение, В
660
Диаметр обточки над станиной, мм
JET GH-26120ZH DRO Токарно-винторезный станок  серии zh Ø660 мм
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO Токарно-винторезный станок  серии zh Ø660 мм
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO
JET GH-26120ZH DRO

С этим товаром часто покупают

 ZX-OP-1A 3-х кулачковый патрон Ø250 мм (серия zx, gh-20xxzh)   ZX-OP-1A 3-х кулачковый патрон Ø250 мм (серия zx, gh-20xxzh)
 59500058 Комплект сырых накладных кулачков, для патрона Ø325 мм   59500058 Комплект сырых накладных кулачков, для патрона Ø325 мм
 ZH-2501 3-х кулачковый патрон Ø325 мм (серия gh-26xxzh)   ZH-2501 3-х кулачковый патрон Ø325 мм (серия gh-26xxzh)
 59500059 Комплект каленых кулачков в сборе, для патрона Ø325 мм   59500059 Комплект каленых кулачков в сборе, для патрона Ø325 мм
 МК5 полный Центр невращающийся МК5, полный   МК5 полный Центр невращающийся МК5, полный
 59500038 Центр вращающийся МК5, для тяжелых работ   59500038 Центр вращающийся МК5, для тяжелых работ
 59500041 Центр вращающийся МК5   59500041 Центр вращающийся МК5
 59500050 Виброопора М24   59500050 Виброопора М24
 ZH-TAA Приспособление для обточки конусов 450 мм х 10⁰ (серия zh)   ZH-TAA Приспособление для обточки конусов 450 мм х 10⁰ (серия zh)
  • Описание
  • Особенности
  • Характеристики
  • Комплектация

GH-26120 ZH DRO самый массивный токарно-винторезный станок в линейке GH-26 производства компании JET. В этой модели расстояние  между центрами составляет 3050 мм, что позволяет обтачивать длинномерные заготовки с высокой скоростью и качеством. Диаметр обработки над станиной составляет 660 мм, при снятом мостике gap – 880 мм. Как и положено оборудованию топ-класса, GH-26120 ZH DRO поставляется в богатой комплектации: система подачи СОЖ, УЦИ, два люнета, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания, лампа освещения – все это покупатель получает «из коробки».

Станок оборудован мощным асинхронным двигателем на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, включая режим 36 об/мин для нарезания резьбы плашкой. Биение на шпинделе у данной модели не превышает 9 микрон, цена деления нониуса – 0,02 мм. Коробка подач имеет 65 предустановленных режимов работы в продольной и поперечной плоскости, что позволяет нарезать все основные типы резьб. Для облегчения смены режимов предусмотрен толчковый режим пуска двигателя. Для удобства работы оператора GH-26120ZH DRO оборудуется устройством быстрого перемещения суппорта, а также педалью тормоза и экстренного отключения. Массивная станина станка отливается из высококачественного чугуна и служит эффективным гасителем вибраций, а также помогает отводить тепло от шпинделя и и инструмента. Направляющие станины проходят закалку токами высокой частоты, затем шлифуются.


  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Передняя бабка с фрикционной муфтой
Конус шпинделяø113 мм 1:20
Пиноль задней бабкиМК-5
Диапазон поперечной подачи, мм/об0,027 - 1,07
Количество поперечных подач, шт65
Дюймовая резьба, TPI2 - 28
Напряжение, В400
Диаметр обточки над станиной, мм660
Диаметр обточки над поперечным суппортом, мм420
Расстояние между центрами, мм3050
Частота вращения шпинделя, об/мин36 - 1600
Количество скоростей шпинделя, шт12
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм105
Диапазон продольной подачи, мм/об 0,063 - 2,25
Количество продольных подач, шт65
Диапазон метрической резьбы, мм1 - 14
Количество метрических резьб, шт22
Количество дюймовых резьб, шт26
Максимальнй размер резца, мм32 x 32
Ход поперечного суппорта, мм310
Ход верхнего суппорта, мм145
Ход пиноли задней бабки, мм150
Расстояние между направляющими, мм405
Мощность двигателя, кВт7,5
Длина, мм4500
Ширина, мм1150
Высота, мм1450
Масса, кг4212
Длина в упаковке, см463
Ширина в упаковке, см128
Высота в упаковке, см215
Масса в упаковке, кг4250
Диаметр обточки над съемным мостиком, gap, мм870
Диапазон подвижного люнета, мм20 - 100
Диапазон неподвижного люнета, мм20 - 125, 100 - 240
Диаметр пиноли, мм75
Количество модульных резьб, шт18
Диапазон питчевой резьба, DP4 - 56
Количество питчевых резьб, шт24
Шаг ходового винта, мм12
Объем бака СОЖ, л15
Мощность насоса СОЖ, кВт0,09
Длина съёмного мостика, мм240
Модульная резьба, MP0,5 - 7
Ускоренное перемещение продольного суппорта, м/мин4,5
Ускоренное перемещение поперечного суппорта, м/мин2
  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø400 мм
  • Планшайба Ø630 мм, планшайба Ø250 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Упорный центр МК-5
  • Переходная втулка Ø113/МК-5
  • Подвижный люнет
  • 2 неподвижных люнета
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Защита резцедержателя
  • Защита ходового винта
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Задняя защитная стенка
  • Поддон для сбора стружки
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор
.
