металлообрабатывающие станки / токарные станки /

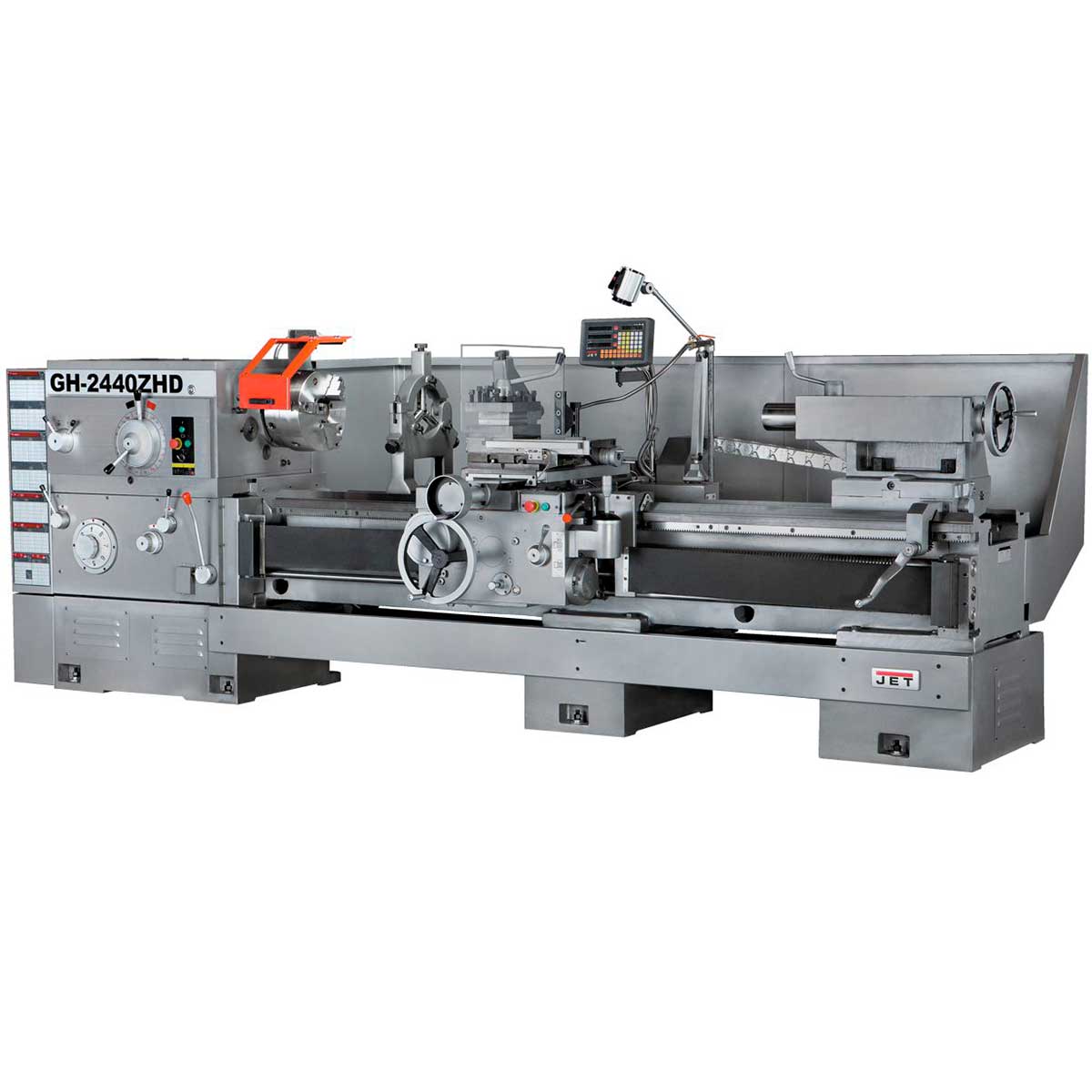

Токарно-винторезный станок GH-2440 ZHD DRO RFS


Артикул: 50000839T
gh-2440 zhd dro rfs Токарно-винторезный станок
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Особенности GH-2440 ZHD DRO RFS

ОСОБЕННОСТИ:

  • Направляющие закалены и отшлифованы
  • Фрикционная муфта
  • Съемный мостик, для увеличения диаметра обработки на длине 310 мм
  • Массивная чугунная станина
  • Масляная ванна для шестеренок
  • Увеличенный диаметр проходного отверстия
  • Мощный двигатель 11 кВт

Комплект поставки GH-2440 ZHD DRO RFS

  • 3-х кулачковый патрон с прямыми/обратными кулачками
  • 4-х кулачковая планшайба
  • Планшайба
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр Упорный центр МК-5
  • Переходная втулка
  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины



GH-2440 ZHD DRO RFS - универсальный токарно-винторезный станок производства компании JET. Станки данной серии рассчитаны на тяжелые, длительные нагрузки и способны вести обработку с большим усилием резания. Это достигается за счет установки двигателя повышенной мощности (11 кВт), усиленным приводом шпинделя и особо жесткой рамы. Каленые шлифованные шестерни GH-2440 ZHD DRO RFS обеспечивают плавное и легкое переключение режимов работы и снижают шум привода.



Максимально возможный диаметр обработки над станиной у данной модели - 630 мм, над суппортом - 370 мм, при снятом gap - до 830 мм. Расстояние между центрами в 1000 мм удовлетворит нужды большинства заказчиков. На данной модели предусмотрен механизм плавного пуска, который защищает привод от пиковых нагрузок и увеличивает срок его службы, для облегчения переключения режимов работы предусмотрен толчковый пуск двигателя. Станок имеет централизованную систему смазки всех критически важных узлов. Для эффективного охлаждения, снижения шума и продления ресурса работы привод шпинделя погружен в масляную ванну. Автоматическая коробка подач позволяет нарезать по предустановленным режимам 50 метрических, 53 модульных, 24 питьевых и 26 дюймовых резьба. Комплект поставки GH-2440 ZHD DRO RFS позволяет сразу же приступить к пусконаладке и быстро ввести станок в эксплуатацию. Для этого производитель в стандартную поставку включил два патрона, люнеты, планшайбу, систему подачи СОЖ, лампу освещения, инструмент для обслуживания и многое другое.

Характеристики GH-2440 ZHD DRO RFS

Диаметр обточки над станиной (с gap) (мм)630 (830)
Диаметр обточки над суппортом (мм)370
Расстояние между центрами (мм)1000
Длина съёмного мостика gap310
Частота вращения шпинделя, плавно (об/мин)7.5 – 1000
Конус шпинделя120 мм 1:20
Диаметр проходного отверстия шпинделя (мм)105
Диапазон продольной подачи (мм/об)0.1 - 24.32
Диапазон метрической резьбы, (мм)1 – 240
Макс. размер резца (мм)32х32
Ход поперечного суппорта (мм)440
Ход продольного суппорта (мм)650
Ход верхнего суппорта (мм)200
Пиноль задней бабкиМК-6
Ход пиноли задней бабки (мм)100
Расстояние между направляющими (мм)560
Присоединение шпинделяD1-11
Поперечная подача (мм/об)0.05 - 12.16
Ускоренное перемещение продольного суппорта (RFS) (м/мин)4000
Ускоренное перемещение поперечного суппорта(м/мин)2000
Дюймовая резьба, 26 (TPI)14” – 1”
Питчевая резьба, 24 (DP)28 – 1
Модульная резьба, 53 (MP)0.5 – 120
Рабочий диаметр подвижного люнета (мм)25 – 130
Рабочий диаметр неподвижного люнета (мм)20 – 170
Мощность главного двигателя (кВт)11
Мощность насоса СОЖ (кВт)0,09
Габаритные размеры (ДхШхВ) (мм)3275x1393x1537
Габаритные размеры в упаковке (ДхШхВ) (мм)3300x1600x1800
Масса (кг)2700
